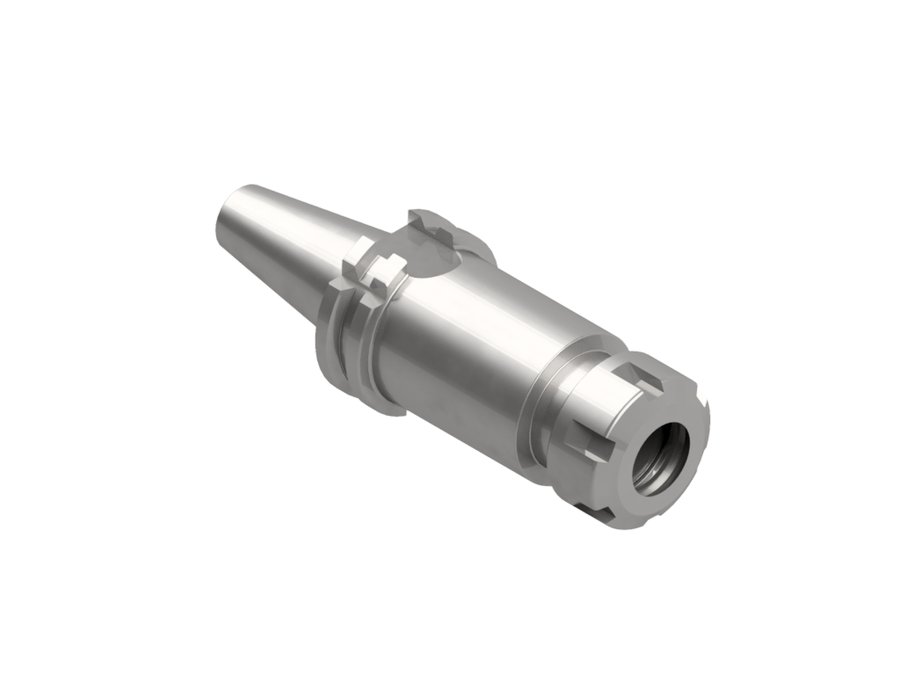

Патрон цанговый ER EWS 31.SK30R32L100, SK30, ER32, вылет LPR 100 мм
EWS · Патроны цанговые ER EWS с хвостовиком SK · арт. 31.SK30R32L100

Патрон цанговый ER EWS 31.SK30R32L100, SK30, ER32, вылет LPR 100 мм

Диаметр корпуса50 мм
Код интерфейса станкаSKG03001195
Код интерфейса инструментаSZD02000295
Размер цангиER32
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуSK30 Form A
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,7 кг
Общая длина147,8 мм
Заказной номер EWSW139017
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые ER EWS с хвостовиком SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 Form A
31.SK30R16L10081100147,8SK30 Form A
31.SK30R25L705170117,8SK30 Form A
31.SK30R25L10081100147,8SK30 Form A
31.SK30R32L705170117,8SK30 Form A
31.SK30R32L10081100147,8SK30 Form AТекущая
31.SK30R40L705170117,8SK30 Form A
31.SK40R16L634463131,4SK40 Form A
31.SK40R16L10081100168,4SK40 Form A
31.SK40R16L130111130198,4SK40 Form A
31.SK40R16L160141160228,4SK40 Form A
Показать ещё · всего в серии 55

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK30R32L100.

Цанги2

  • 320 470E SATZ-Ø 3-20Набор цанг ER EWS 320 470E SATZ-Ø 3-20, DIN 6499, ISO 15488
  • DS32.SETДиски уплотнительные ER EWS DS32.SET, Set d 3.0 мм - 20 мм | 0.5 (34 pcs) с лотком (DSR32)

Ключи и отвёртки1

  • 232Ключ для зажимной гайки EWS 232
