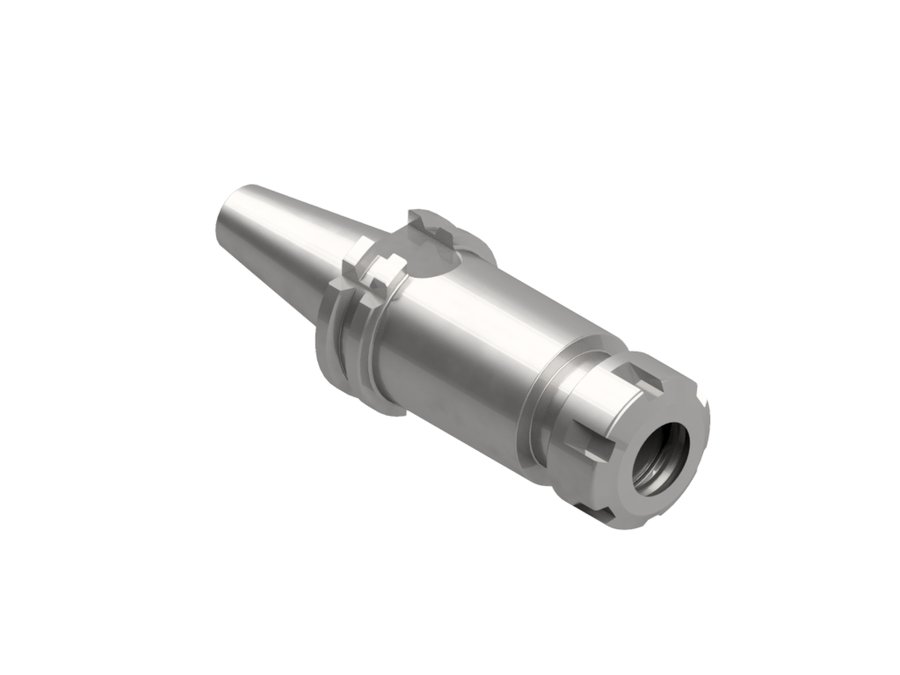

Патрон цанговый ER EWS 31.SK30R32L70, SK30, ER32, вылет LPR 70 мм
EWS · Патроны цанговые ER EWS, присоединение к станку SK · арт. 31.SK30R32L70

Патрон цанговый ER EWS 31.SK30R32L70, SK30, ER32, вылет LPR 70 мм

Диаметр корпуса50 мм
Код интерфейса станкаSKG03001195
Код интерфейса инструментаSZD02000295
Размер цангиER32
Диаметр буртика50 мм
Исполнениенейтральное
Присоединение к станкуSK30 форма A
Функциональная длина51 мм
Вылет LPR70 мм
Масса0,7 кг
Общая длина117,8 мм
Заказной номер EWSW139018
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.SK30R32L70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER EWS, присоединение к станку SK — 55 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
31.HSK50AR16L10074100125—
31.HSK50AR32L10074100125—
31.SK30R16L705170117,8SK30 форма A
31.SK30R16L10081100147,8SK30 форма A
31.SK30R25L705170117,8SK30 форма A
31.SK30R25L10081100147,8SK30 форма A
31.SK30R32L705170117,8SK30 форма AТекущая
31.SK30R32L10081100147,8SK30 форма A
31.SK30R40L705170117,8SK30 форма A
31.SK40R16L634463131,4SK40 форма A
31.SK40R16L10081100168,4SK40 форма A
31.SK40R16L130111130198,4SK40 форма A

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK30R32L70.

Цанги2

  • 320 470E SATZ-Ø 3-20Набор цанг ER EWS 320 470E SATZ-Ø 3-20, DIN 6499, ISO 15488
  • DS32.SETДиски уплотнительные ER EWS DS32.SET, набор d 3,0–20 мм, ступень 0,5 мм (34 шт.) с лотком (DSR32)

Ключи и отвёртки1

Документы по позиции

Для этой позиции документы пока не привязаны.
