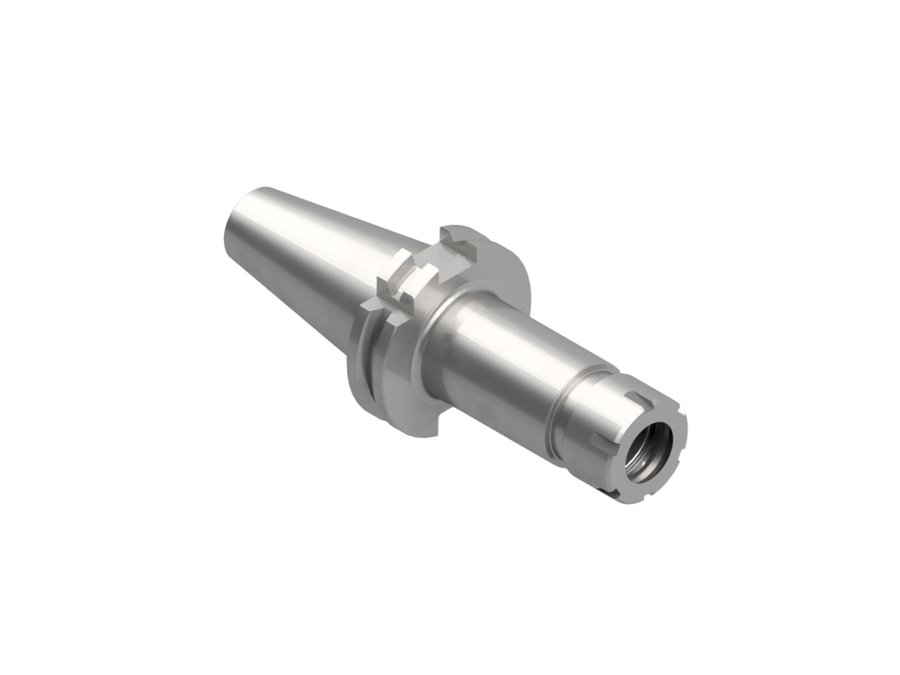

Патрон цанговый ER с мини-гайкой EWS 31.SK30Z25L80, SK30, ER25, вылет LPR 80 мм
| Диаметр корпуса | 60 мм |
|---|---|
| Код интерфейса станка | SKG03001195 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Диаметр буртика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK30 форма A |
| Функциональная длина | 61 мм |
| Вылет LPR | 80 мм |
| Масса | 1 кг |
| Общая длина | 127,8 мм |
| Заказной номер EWS | W139016 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.SK30Z25L80 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK — 18 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.
| Артикул | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|
| 31.BT40R11L100MN | SK40 BT | 73 | 100 | 165,4 | |
| 31.BT40R11L130MN | SK40 BT | 103 | 130 | 195,4 | |
| 31.BT40R16L100MN | SK40 BT | 73 | 100 | 165,4 | |
| 31.SK30Z16L60 | SK30 форма A | 41 | 60 | 107,8 | |
| 31.SK30Z25L80 | SK30 форма A | 61 | 80 | 127,8 | Текущая |
| 31.SK40R11L55MN | SK40 форма A | 36 | 55 | 123,4 | |
| 31.SK40R11L100MN | SK40 форма A | 81 | 100 | 168,4 | |
| 31.SK40R11L130MN | SK40 форма A | 111 | 130 | 198,4 | |
| 31.SK40R11L160MN | SK40 форма A | 141 | 160 | 228,4 | |
| 31.SK40R16L100MN | SK40 форма A | 81 | 100 | 168,4 | |
| 31.SK40R16L130MN | SK40 форма A | 111 | 130 | 198,4 | |
| 31.SK40R16L160MN | SK40 форма A | 141 | 160 | 228,4 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 31.SK30Z25L80.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Гайки цанговые1
- 025 (EWS 104762)Гайка EWS 025, тип OZ, DIN 6388
Документы по позиции
Для этой позиции документы пока не привязаны.
