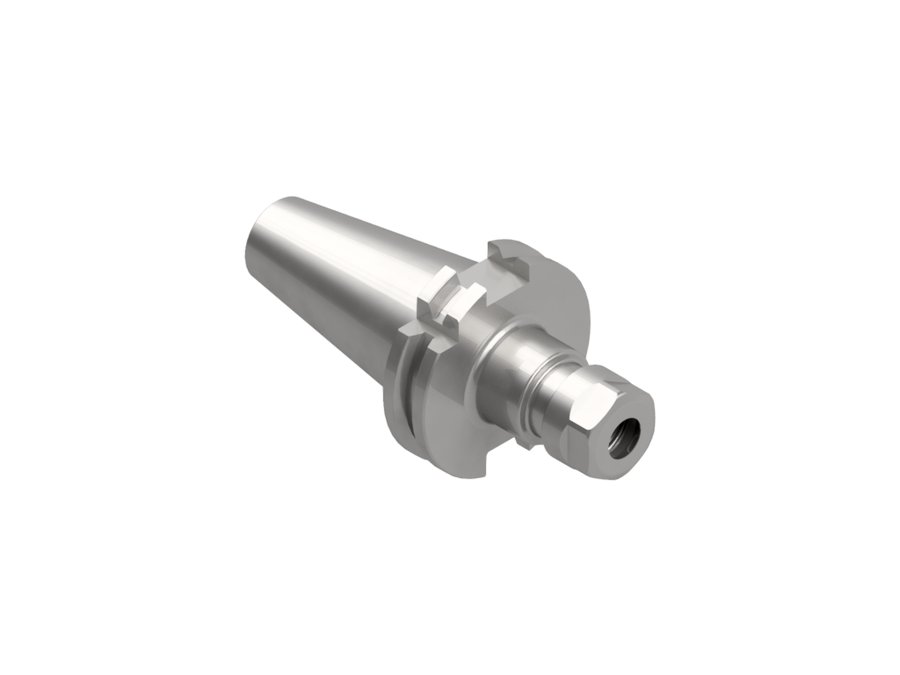

Патрон цанговый ER с мини-гайкой EWS 31.SK40R16L160MN, SK40, ER16, вылет LPR 160 мм
EWS · Патроны цанговые ER с мини-гайкой EWS с хвостовиком SK · арт. 31.SK40R16L160MN

Патрон цанговый ER с мини-гайкой EWS 31.SK40R16L160MN, SK40, ER16, вылет LPR 160 мм

Диаметр корпуса22 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 Form A
Функциональная длина141 мм
Вылет LPR160 мм
Масса1,55 кг
Общая длина228,4 мм
Заказной номер EWSW139049
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS с хвостовиком SK — 18 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.SK40R11L55MNSK40 Form A3655123,4
31.SK40R11L100MNSK40 Form A81100168,4
31.SK40R11L130MNSK40 Form A111130198,4
31.SK40R11L160MNSK40 Form A141160228,4
31.SK40R16L100MNSK40 Form A81100168,4
31.SK40R16L130MNSK40 Form A111130198,4
31.SK40R16L160MNSK40 Form A141160228,4Текущая
31.SK40R25L100MNSK40 Form A81100168,4
31.SK40R25L130MNSK40 Form A111130198,4
31.SK40R25L160MNSK40 Form A141160228,4
31.SK50R16L100MNSK50 Form A81100201,8
31.SK50R16L130MNSK50 Form A111130231,8
Показать ещё · всего в серии 18

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40R16L160MN.

Цанги1
