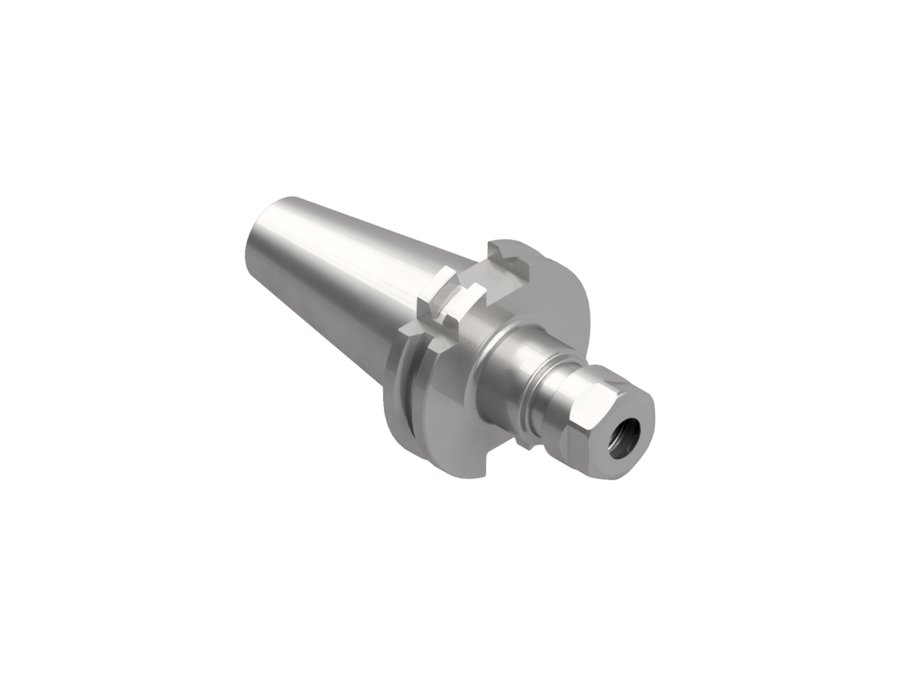

Патрон цанговый ER с мини-гайкой EWS 31.SK40R16L100MN, SK40, ER16, вылет LPR 100 мм
EWS · Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK · арт. 31.SK40R16L100MN

Патрон цанговый ER с мини-гайкой EWS 31.SK40R16L100MN, SK40, ER16, вылет LPR 100 мм

Диаметр корпуса22 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Функциональная длина81 мм
Вылет LPR100 мм
Масса1,2 кг
Общая длина168,4 мм
Заказной номер EWSW139045
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.SK40R16L100MN в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK — 18 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.SK30Z16L60SK30 форма A4160107,8
31.SK30Z25L80SK30 форма A6180127,8
31.SK40R11L55MNSK40 форма A3655123,4
31.SK40R11L100MNSK40 форма A81100168,4
31.SK40R11L130MNSK40 форма A111130198,4
31.SK40R11L160MNSK40 форма A141160228,4
31.SK40R16L100MNSK40 форма A81100168,4Текущая
31.SK40R16L130MNSK40 форма A111130198,4
31.SK40R16L160MNSK40 форма A141160228,4
31.SK40R25L100MNSK40 форма A81100168,4
31.SK40R25L130MNSK40 форма A111130198,4
31.SK40R25L160MNSK40 форма A141160228,4

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40R16L100MN.

Цанги1
