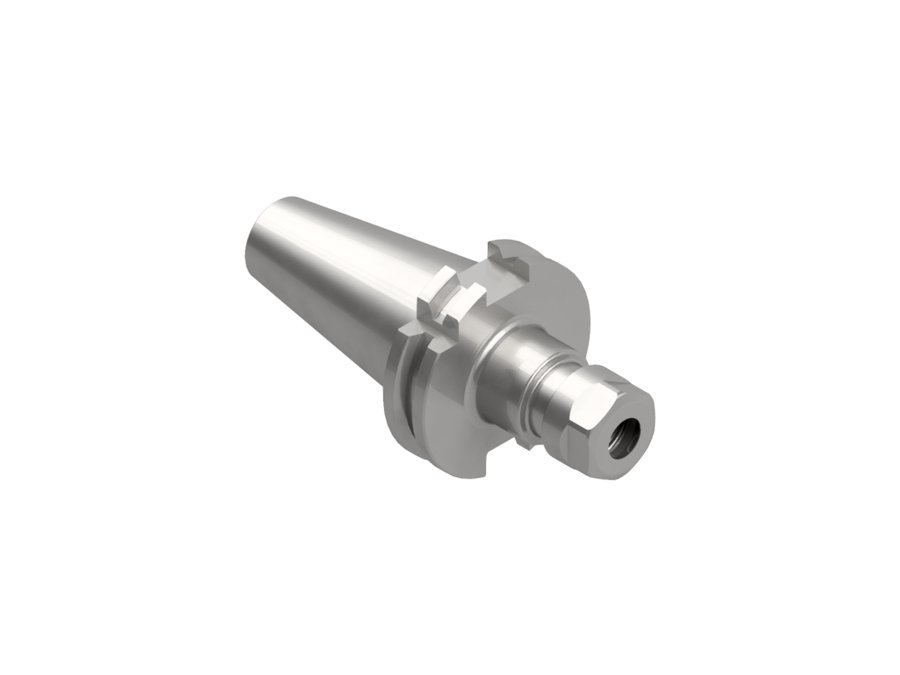

Патрон цанговый ER с мини-гайкой EWS 31.SK40R16L130MN, SK40, ER16, вылет LPR 130 мм
EWS · Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK · арт. 31.SK40R16L130MN

Патрон цанговый ER с мини-гайкой EWS 31.SK40R16L130MN, SK40, ER16, вылет LPR 130 мм

Диаметр корпуса22 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаSZD01000295
Размер цангиER16
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Функциональная длина111 мм
Вылет LPR130 мм
Масса1,3 кг
Общая длина198,4 мм
Заказной номер EWSW139047
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 31.SK40R16L130MN в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Патроны цанговые ER с мини-гайкой EWS, присоединение к станку SK — 18 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Адаптеры с хвостовиком по DIN 69871.

АртикулПрисоединение к станкуФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
31.SK30Z25L80SK30 форма A6180127,8
31.SK40R11L55MNSK40 форма A3655123,4
31.SK40R11L100MNSK40 форма A81100168,4
31.SK40R11L130MNSK40 форма A111130198,4
31.SK40R11L160MNSK40 форма A141160228,4
31.SK40R16L100MNSK40 форма A81100168,4
31.SK40R16L130MNSK40 форма A111130198,4Текущая
31.SK40R16L160MNSK40 форма A141160228,4
31.SK40R25L100MNSK40 форма A81100168,4
31.SK40R25L130MNSK40 форма A111130198,4
31.SK40R25L160MNSK40 форма A141160228,4
31.SK50R16L100MNSK50 форма A81100201,8

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 31.SK40R16L130MN.

Цанги1

Документы по позиции

Для этой позиции документы пока не привязаны.
