EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT19.05LT2000V16IK

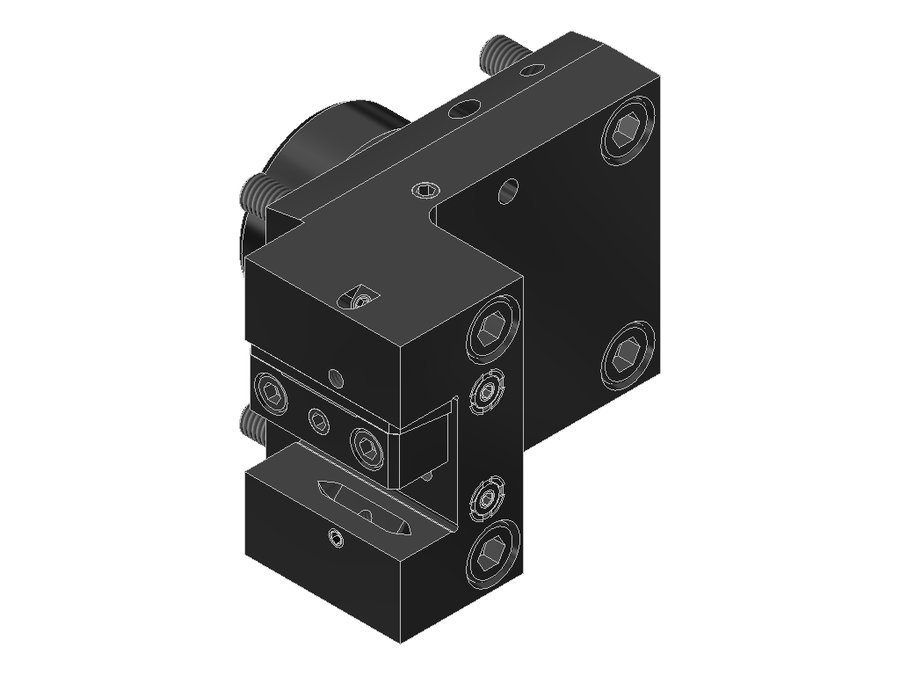

Державка токарная продольная EWS 4.BMT19.05LT2000V16IK, BMT, сечение 19.05×19.05 мм
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB065A5515 |
| Код интерфейса инструмента | VKT12120135 |
| Исполнение | левое |
| Присоединение к станку | BMT55 Okuma |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 0 мм |
| Вылет LPR | 65 мм |
| Масса | 3,418 кг |
| Высота | 86 мм |
| Общая длина | 98,5 мм |
| Ширина | 122 мм |
| Заказной номер EWS | 238905 |
| Радиальная высота | 43 мм |
| Радиальная ширина | 71 мм |
| Функциональная ширина | 51,95 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT19.05BMT45Z42X60 | хвостовик 3/4"x3/4" | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT19.05BMT55IKZ40X73 | хвостовик 3/4"x3/4" | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05BMT55Z40X73 | хвостовик 3/4"x3/4" | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05HAASV24X58.4 | хвостовик 3/4"x3/4" | 0 | — | — | — | — | |
| 4.BMT19.05HAASV24X115.6 | хвостовик 3/4"x3/4" | 0 | — | — | — | — | |
| 4.BMT19.05LT2000V16 | хвостовик 3/4"x3/4" | 0 | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT19.05LT2000V16IK | хвостовик 3/4"x3/4" | 0 | BMT55 Okuma | 65 | 86 | 98,5 | Текущая |
| 4.BMT19.05NZIK | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | 95 | 78 | 107,1 | |
| 4.BMT19.05NZIKX70 | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT19.05NZX70 | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | — | — | — | |
| 4.BMT19.05SL150 | хвостовик 3/4"x3/4" | 0 | BMT32B | 25 | 90 | — | |
| 4.BMT19.05VL2X70Z25.95 | хвостовик 3/4"x3/4" | 0 | BMT55 | 70 | 90 | — |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT19.05LT2000V16IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
