EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT19.05NZIK

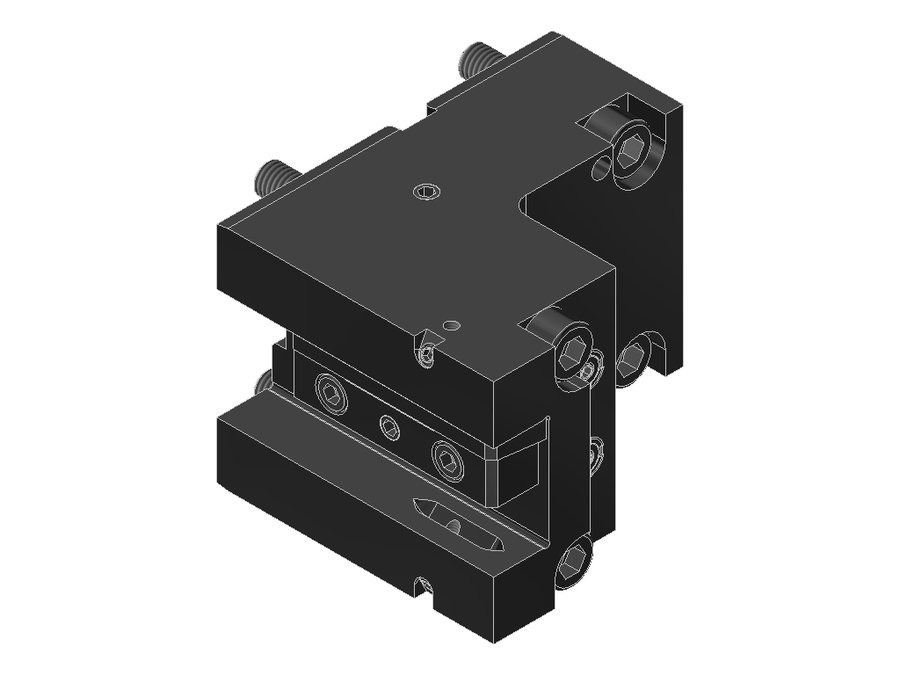

Державка токарная продольная EWS 4.BMT19.05NZIK, BMT, сечение 19.05×19.05 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | VKT12120135 |
| Исполнение | левое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 0 мм |
| Вылет LPR | 95 мм |
| Масса | 4,161 кг |
| Высота | 78 мм |
| Общая длина | 107,1 мм |
| Ширина | 115 мм |
| Заказной номер EWS | 236521 |
| Радиальная высота | 39 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 45,95 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT19.05BMT55IKZ40X73 | хвостовик 3/4"x3/4" | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05BMT55Z40X73 | хвостовик 3/4"x3/4" | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05HAASV24X58.4 | хвостовик 3/4"x3/4" | 0 | — | — | — | — | |
| 4.BMT19.05HAASV24X115.6 | хвостовик 3/4"x3/4" | 0 | — | — | — | — | |
| 4.BMT19.05LT2000V16 | хвостовик 3/4"x3/4" | 0 | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT19.05LT2000V16IK | хвостовик 3/4"x3/4" | 0 | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT19.05NZIK | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | 95 | 78 | 107,1 | Текущая |
| 4.BMT19.05NZIKX70 | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT19.05NZX70 | хвостовик 3/4"x3/4" | 0 | BMT40 DMG Mori | — | — | — | |
| 4.BMT19.05SL150 | хвостовик 3/4"x3/4" | 0 | BMT32B | 25 | 90 | — | |
| 4.BMT19.05VL2X70Z25.95 | хвостовик 3/4"x3/4" | 0 | BMT55 | 70 | 90 | — | |
| 4.BMT20ABX64IK | хвостовик 20x20 | 0 | BMT54 Miyano | 69 | 95 | 75 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT19.05NZIK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
