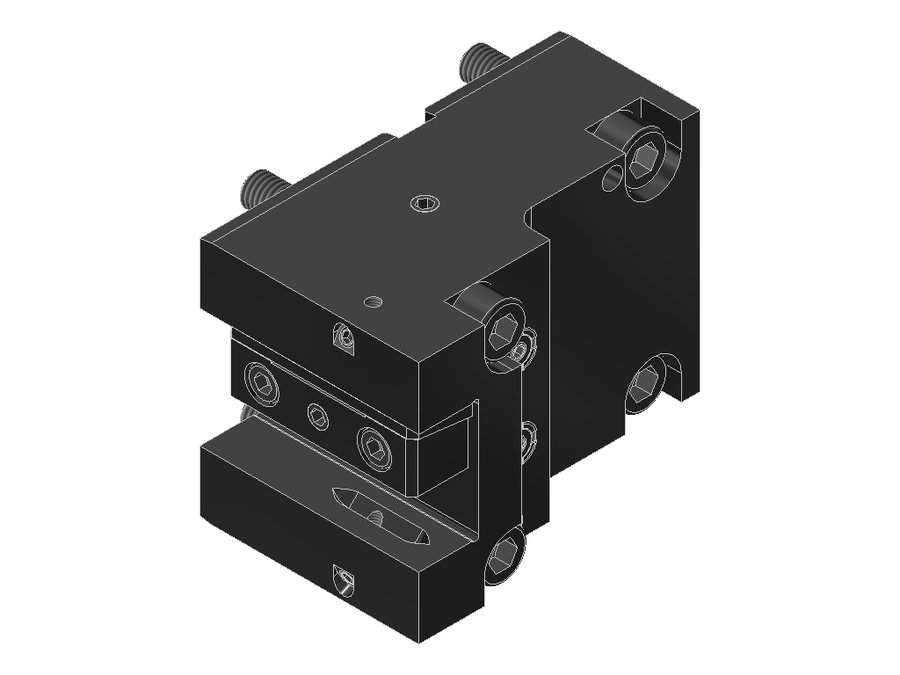

Державка токарная продольная EWS 4.BMT19.05NZIKX70, BMT, сечение 19,05×19,05 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT19.05NZIKX70

Державка токарная продольная EWS 4.BMT19.05NZIKX70, BMT, сечение 19,05×19,05 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаVKT12120135
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментахвостовик 3/4"x3/4"
Вылет LPR70 мм
Масса3,473 кг
Высота78 мм
Общая длина82,1 мм
Ширина115 мм
Заказной номер EWS236520
Радиальная высота39 мм
Радиальная ширина65 мм
Функциональная ширина45,95 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT19.05NZIKX70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

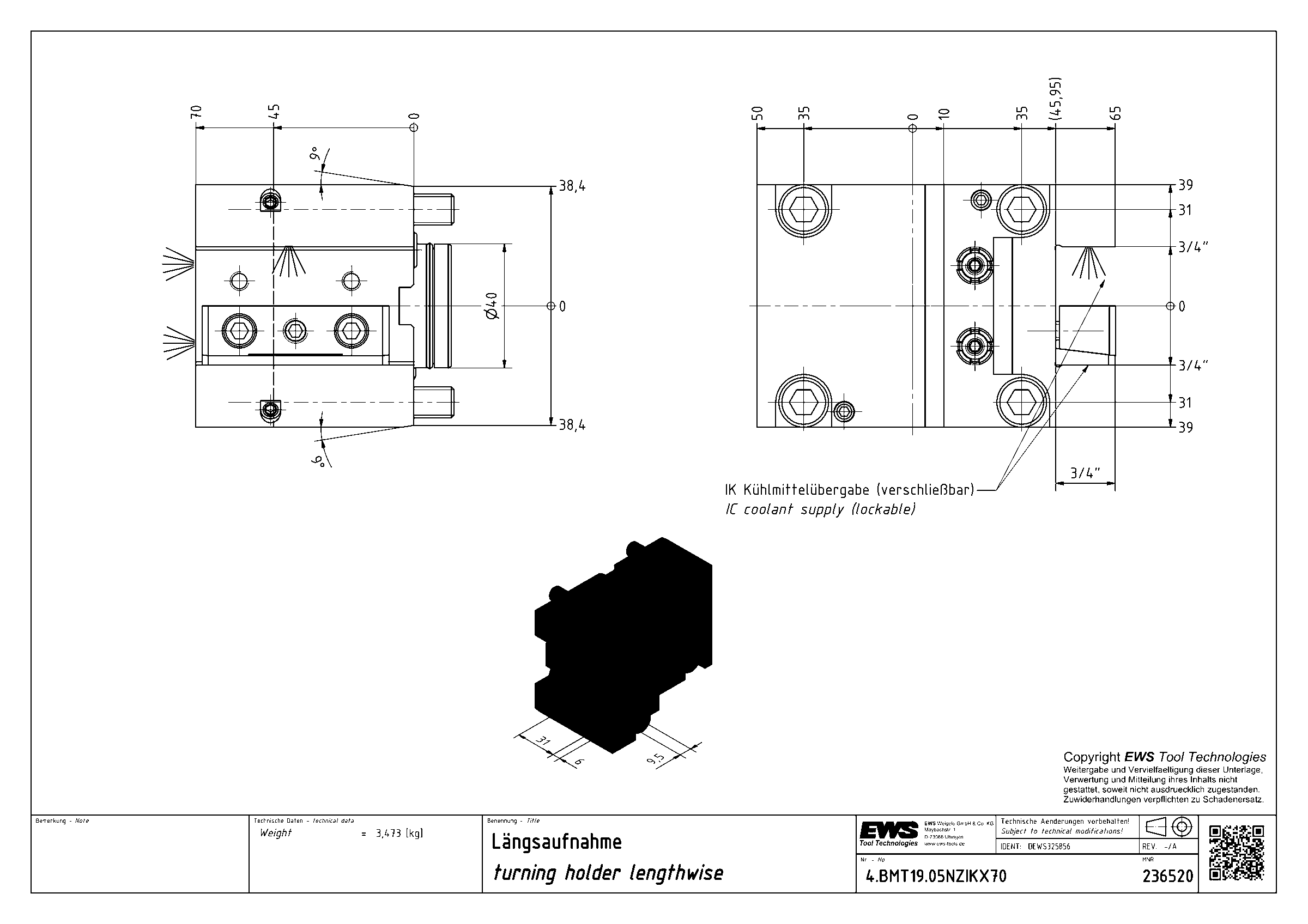

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT19.05BMT55Z40X73левоехвостовик 3/4"x3/4"BMT55738577,6
4.BMT19.05HAASV24X58.4левоехвостовик 3/4"x3/4"————
4.BMT19.05HAASV24X115.6левоехвостовик 3/4"x3/4"————
4.BMT19.05LT2000V16левоехвостовик 3/4"x3/4"BMT55 Okuma658698,5
4.BMT19.05LT2000V16IKлевоехвостовик 3/4"x3/4"BMT55 Okuma658698,5
4.BMT19.05NZIKлевоехвостовик 3/4"x3/4"BMT40 DMG Mori9578107,1
4.BMT19.05NZIKX70левоехвостовик 3/4"x3/4"BMT40 DMG Mori707882,1Текущая
4.BMT19.05NZX70левоехвостовик 3/4"x3/4"BMT40 DMG Mori———
4.BMT19.05SL150левоехвостовик 3/4"x3/4"BMT32B2590—
4.BMT19.05VL2X70Z25.95левоехвостовик 3/4"x3/4"BMT557090—
4.BMT20ABX64IKлевоехвостовик 20x20BMT54 Miyano699575
4.BMT20BIGIKлевоехвостовик 20x20BMT55 Biglia458480

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT19.05NZIKX70.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
