EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT19.05BMT45Z42X60

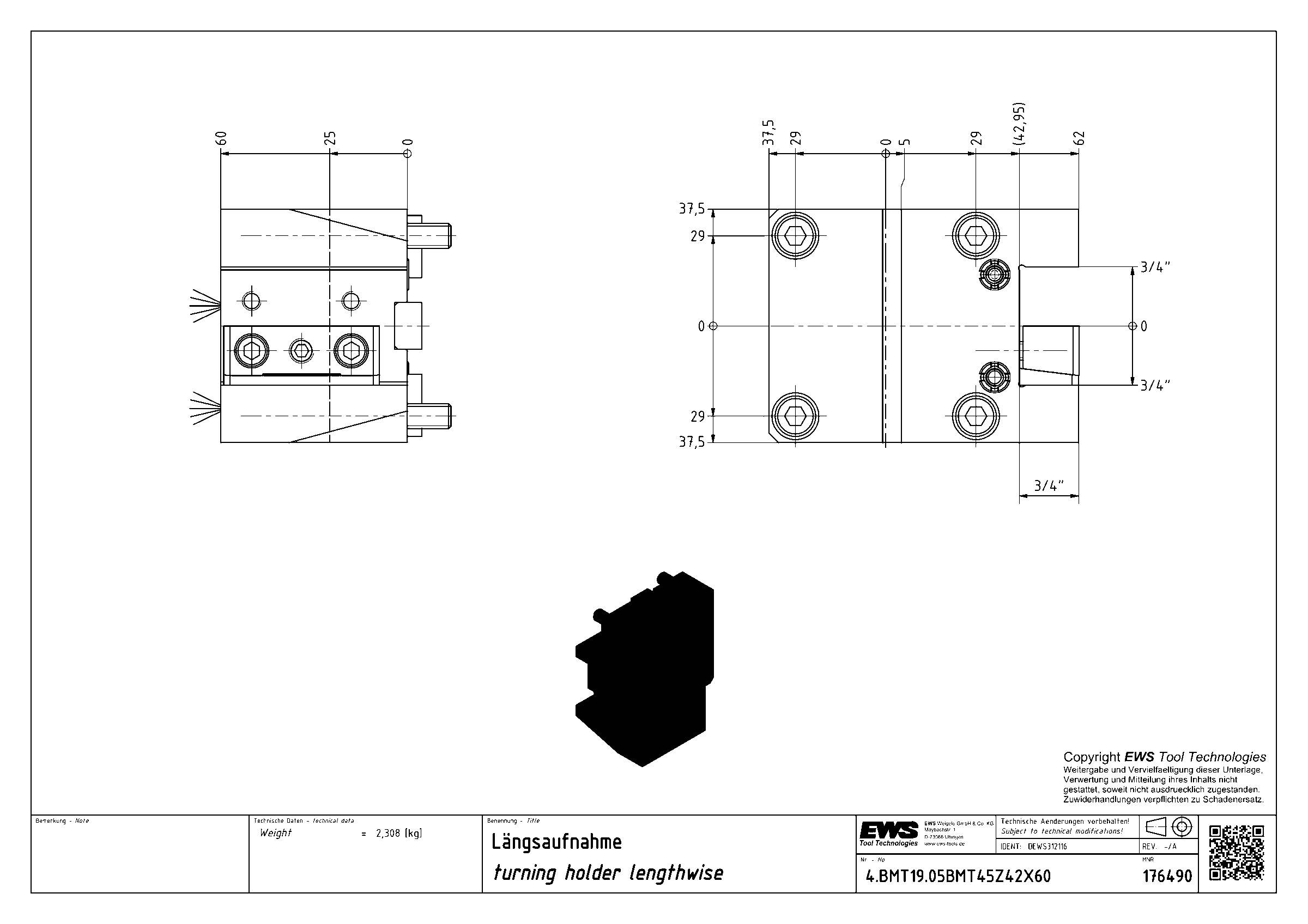

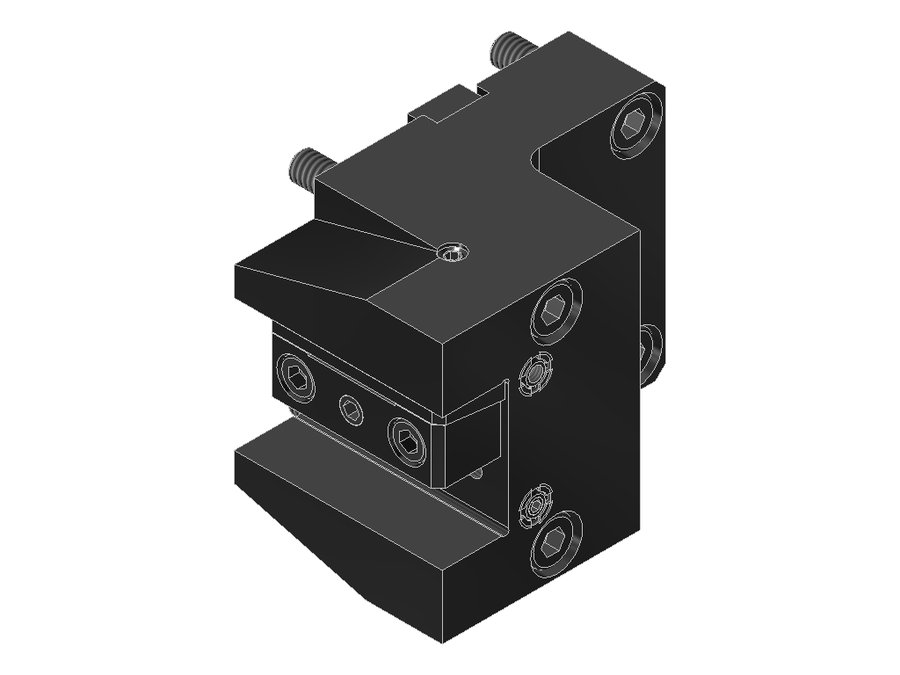

Державка токарная продольная EWS 4.BMT19.05BMT45Z42X60, BMT, сечение 19.05×19.05 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT12120135 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 3/4"x3/4" |
| Функциональная длина | 0 мм |
| Вылет LPR | 60 мм |
| Масса | 2,308 кг |
| Высота | 75 мм |
| Общая длина | 64,6 мм |
| Ширина | 99,5 мм |
| Заказной номер EWS | 176490 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 62 мм |
| Функциональная ширина | 42,95 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.BMT20DBMT55IKSW350-15° | хвостовик 20x20 | 0 | BMT55 | 73 | 15 | 77,6 | |
| 1.BMT25.4SL200S | хвостовик 1"x1" | 0 | BMT32E | 40 | 99 | 90 | |
| 1.BMT25VL6X75 | хвостовик 25x25 | 0 | BMT65 | — | 97 | — | |
| 1.BMTC4LT2000V16 | PSC 40 | 64 | BMT55 Okuma | 64 | 86 | 97,5 | |
| 4.BMT19.05BMT45IKZ42X60 | хвостовик 3/4"x3/4" | 0 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMT19.05BMT45Z42X60 | хвостовик 3/4"x3/4" | 0 | BMT45 | 60 | 75 | 64,6 | Текущая |
| 4.BMT19.05BMT55IKZ40X73 | хвостовик 3/4"x3/4" | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05BMT55Z40X73 | хвостовик 3/4"x3/4" | 0 | BMT55 | 73 | 85 | 77,6 | |
| 4.BMT19.05HAASV24X58.4 | хвостовик 3/4"x3/4" | 0 | — | — | — | — | |
| 4.BMT19.05HAASV24X115.6 | хвостовик 3/4"x3/4" | 0 | — | — | — | — | |
| 4.BMT19.05LT2000V16 | хвостовик 3/4"x3/4" | 0 | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT19.05LT2000V16IK | хвостовик 3/4"x3/4" | 0 | BMT55 Okuma | 65 | 86 | 98,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT19.05BMT45Z42X60.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
