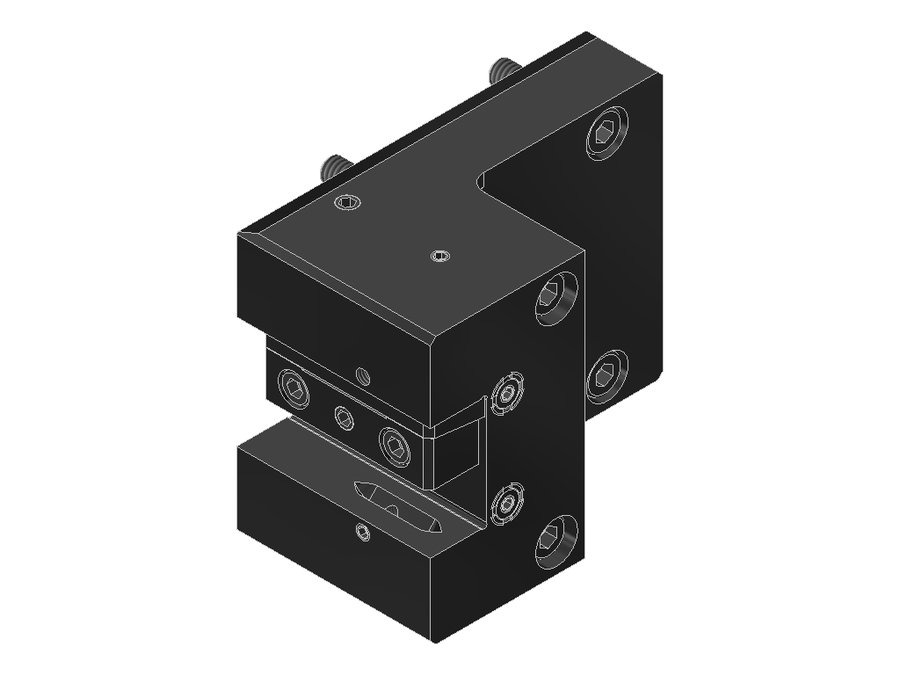

Державка токарная продольная EWS 4.BMT20ABX64IK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB075A5415 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | левое |
| Присоединение к станку | BMT54 Miyano |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 69 мм |
| Масса | 3,863 кг |
| Высота | 95 мм |
| Общая длина | 75 мм |
| Ширина | 125 мм |
| Заказной номер EWS | 191149 |
| Радиальная высота | 47,5 мм |
| Радиальная ширина | 75 мм |
| Функциональная ширина | 55 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT20ABX64IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT19.05LT2000V16IK | левое | хвостовик 3/4"x3/4" | BMT55 Okuma | 65 | 86 | 98,5 | |
| 4.BMT19.05NZIK | левое | хвостовик 3/4"x3/4" | BMT40 DMG Mori | 95 | 78 | 107,1 | |
| 4.BMT19.05NZIKX70 | левое | хвостовик 3/4"x3/4" | BMT40 DMG Mori | 70 | 78 | 82,1 | |
| 4.BMT19.05NZX70 | левое | хвостовик 3/4"x3/4" | BMT40 DMG Mori | — | — | — | |
| 4.BMT19.05SL150 | левое | хвостовик 3/4"x3/4" | BMT32B | 25 | 90 | — | |
| 4.BMT19.05VL2X70Z25.95 | левое | хвостовик 3/4"x3/4" | BMT55 | 70 | 90 | — | |
| 4.BMT20ABX64IK | левое | хвостовик 20x20 | BMT54 Miyano | 69 | 95 | 75 | Текущая |
| 4.BMT20BIGIK | левое | хвостовик 20x20 | BMT55 Biglia | 45 | 84 | 80 | |
| 4.BMT20BMT42IK | левое | хвостовик 20x20 | BMT42 DMG Mori | 75 | 80 | 85 | |
| 4.BMT20BMT45IKX31Z48 | левое | хвостовик 20x20 | BMT45 | 31 | 75 | 65 | |
| 4.BMT20BMT45IKX31Z69 | левое | хвостовик 20x20 | BMT45 | 31 | 75 | 65 | |
| 4.BMT20BMT45IKZ42X60 | левое | хвостовик 20x20 | BMT45 | 60 | 75 | 64,6 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT20ABX64IK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
