EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25.4NLIKX70

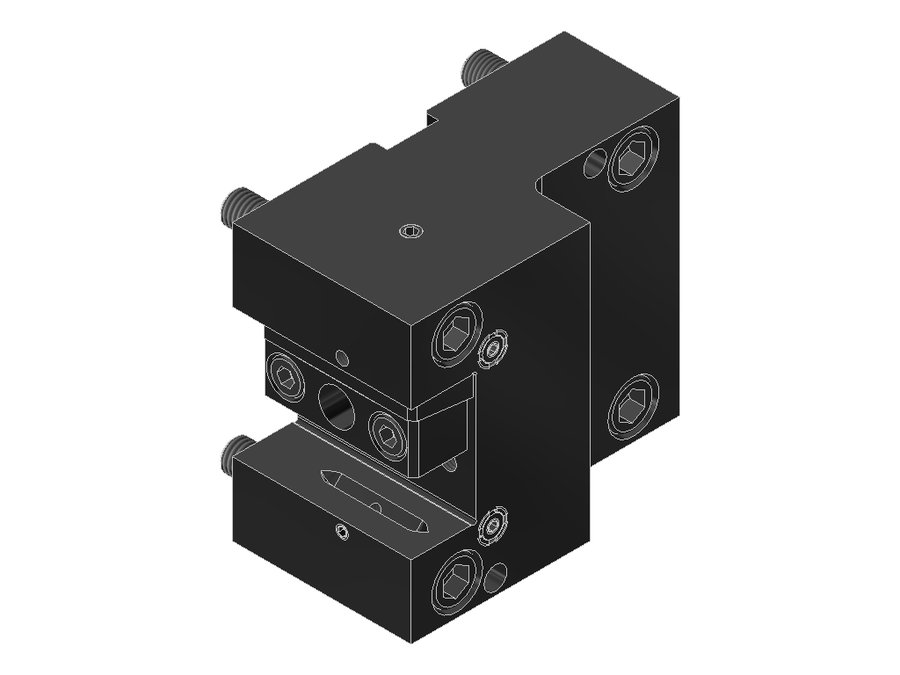

Державка токарная продольная EWS 4.BMT25.4NLIKX70, BMT, сечение 25.4×25.4 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | VKT16160135 |
| Исполнение | левое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | хвостовик 1"x1" |
| Функциональная длина | 0 мм |
| Вылет LPR | 70 мм |
| Масса | 5,934 кг |
| Высота | 108 мм |
| Общая длина | 85 мм |
| Ширина | 130 мм |
| Заказной номер EWS | 236536 |
| Радиальная высота | 54 мм |
| Радиальная ширина | 65 мм |
| Функциональная ширина | 39,6 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25.4BMT55IKZ56X60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25.4BMT55Z56X60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25.4BMT55Z69.5X30 | хвостовик 1"x1" | 0 | BMT55 | 30 | 90 | 82 | |
| 4.BMT25.4BMT65IKZ56X75 | хвостовик 1"x1" | 0 | BMT65 | 75 | 97 | 79,9 | |
| 4.BMT25.4LB2000 | хвостовик 1"x1" | 0 | BMT60B Okuma | 75 | 95 | 80 | |
| 4.BMT25.4LB2000IK | хвостовик 1"x1" | 0 | BMT60B Okuma | 75 | 95 | 90 | |
| 4.BMT25.4NLIKX70 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 70 | 108 | 85 | Текущая |
| 4.BMT25.4NLIKX95 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25.4NLX70 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25.4NLZ70X70 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25.4NLZ70X95 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25.4QSM200 | хвостовик 1"x1" | 0 | BMT68 Mazak | 75 | 94 | 99 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25.4NLIKX70.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
