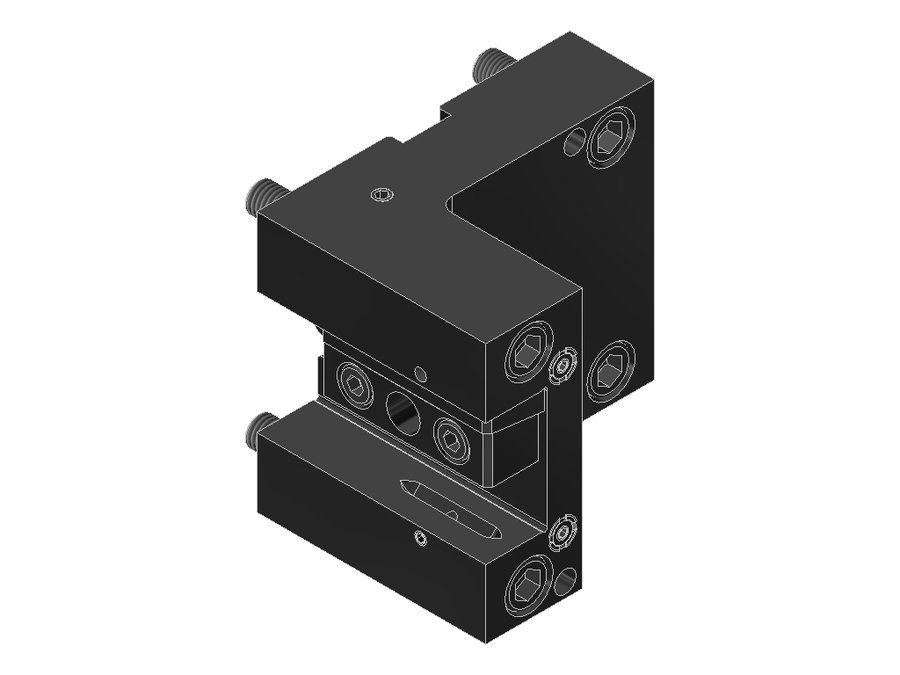

Державка токарная продольная EWS 4.BMT25.4NLIKX95, BMT, сечение 25,4×25,4 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25.4NLIKX95

Державка токарная продольная EWS 4.BMT25.4NLIKX95, BMT, сечение 25,4×25,4 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаVKT16160135
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментахвостовик 1"x1"
Вылет LPR95 мм
Масса5,155 кг
Высота108 мм
Общая длина110 мм
Ширина130 мм
Заказной номер EWS235884
Радиальная высота54 мм
Радиальная ширина65 мм
Функциональная ширина39,6 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25.4NLIKX95 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

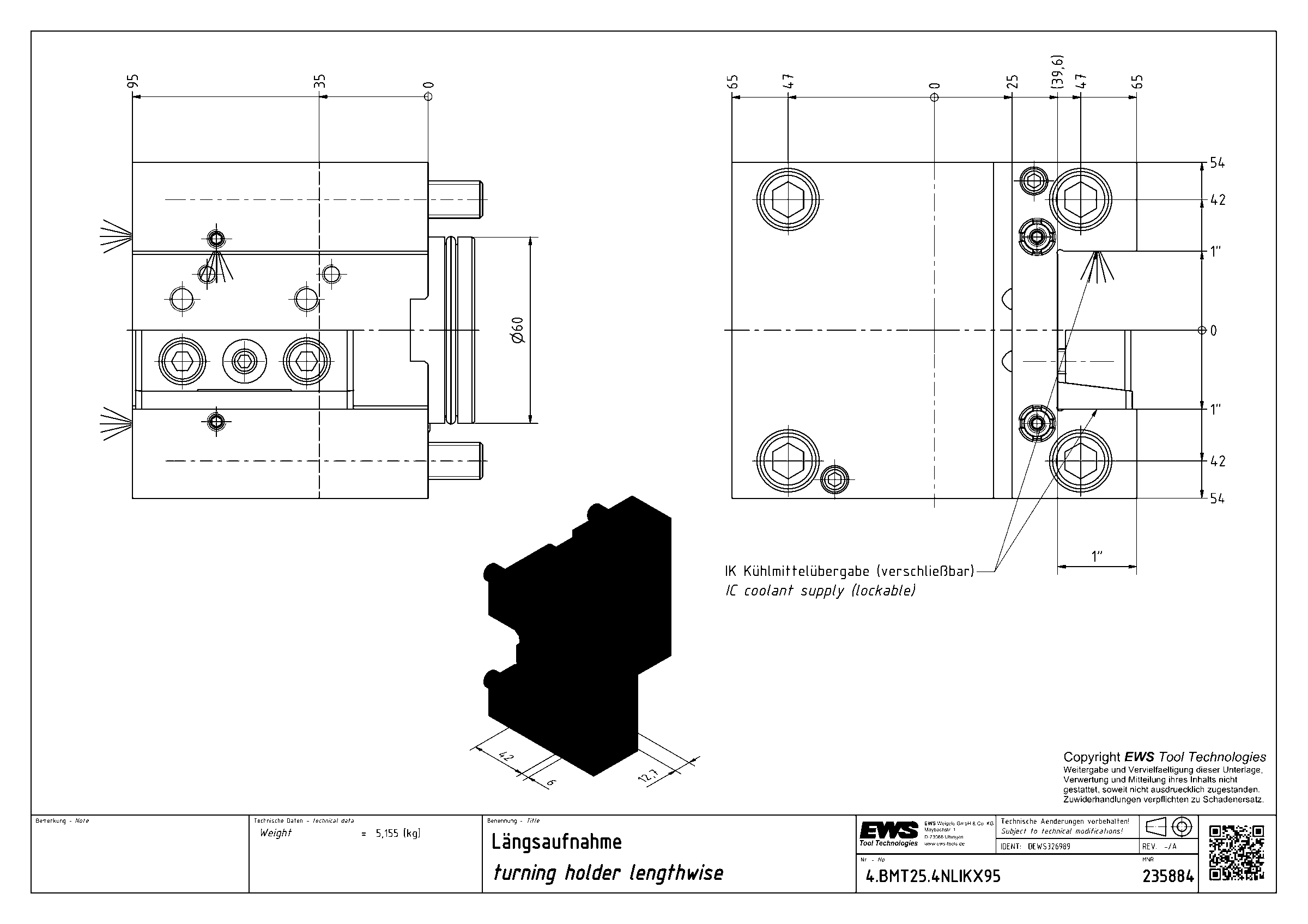

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25.4BMT55Z56X60левоехвостовик 1"x1"BMT55609075
4.BMT25.4BMT55Z69.5X30левоехвостовик 1"x1"BMT55309082
4.BMT25.4BMT65IKZ56X75левоехвостовик 1"x1"BMT65759779,9
4.BMT25.4LB2000левоехвостовик 1"x1"BMT60B Okuma759580
4.BMT25.4LB2000IKлевоехвостовик 1"x1"BMT60B Okuma759590
4.BMT25.4NLIKX70левоехвостовик 1"x1"BMT60 DMG Mori7010885
4.BMT25.4NLIKX95левоехвостовик 1"x1"BMT60 DMG Mori95108110Текущая
4.BMT25.4NLX70левоехвостовик 1"x1"BMT60 DMG Mori7010885
4.BMT25.4NLZ70X70левоехвостовик 1"x1"BMT60 DMG Mori7010885
4.BMT25.4NLZ70X95левоехвостовик 1"x1"BMT60 DMG Mori95108110
4.BMT25.4QSM200левоехвостовик 1"x1"BMT68 Mazak759499
4.BMT25.4QSM200IKлевоехвостовик 1"x1"BMT68 Mazak759499

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25.4NLIKX95.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
