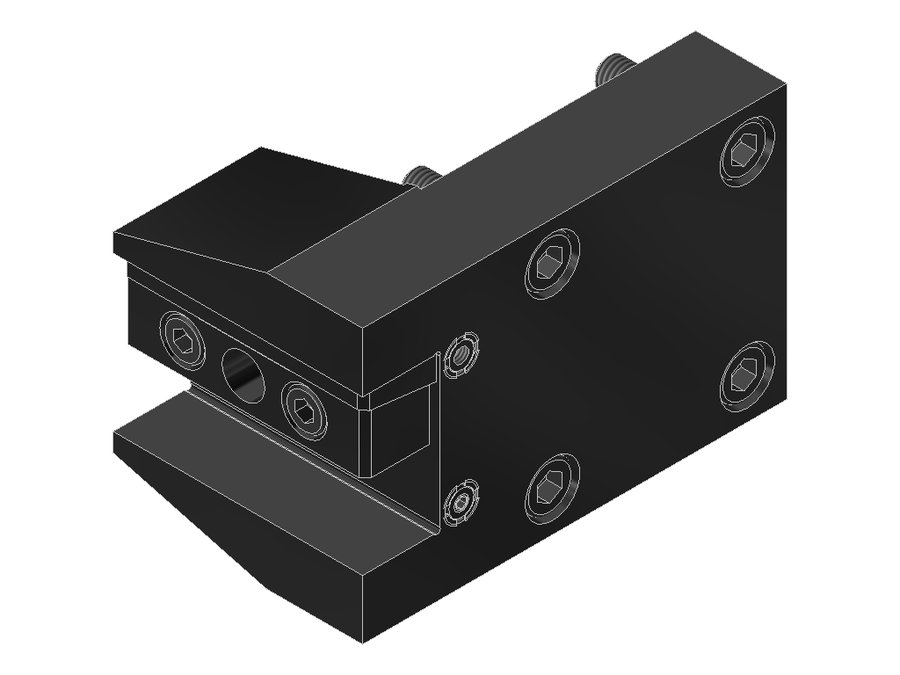

Державка токарная продольная EWS 4.BMT25.4BMT55Z69.5X30, BMT, сечение 25,4×25,4 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25.4BMT55Z69.5X30

Державка токарная продольная EWS 4.BMT25.4BMT55Z69.5X30, BMT, сечение 25,4×25,4 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT16160135
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментахвостовик 1"x1"
Вылет LPR30 мм
Масса3,893 кг
Высота90 мм
Общая длина82 мм
Ширина139,5 мм
Заказной номер EWS195784
Радиальная высота45 мм
Радиальная ширина94,5 мм
Функциональная ширина69,1 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25.4BMT55Z69.5X30 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT20TS4000V20левоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20TS4000V20IKлевоехвостовик 20x20BMT40 Takisawa9578107,1
4.BMT20VL2IKX70Z25-S01левоехвостовик 20x20BMT55709074,6
4.BMT20VL2X70Z25левоехвостовик 20x20BMT55709074,6
4.BMT25.4BMT55IKZ56X60левоехвостовик 1"x1"BMT55609075
4.BMT25.4BMT55Z56X60левоехвостовик 1"x1"BMT55609075
4.BMT25.4BMT55Z69.5X30левоехвостовик 1"x1"BMT55309082Текущая
4.BMT25.4BMT65IKZ56X75левоехвостовик 1"x1"BMT65759779,9
4.BMT25.4LB2000левоехвостовик 1"x1"BMT60B Okuma759580
4.BMT25.4LB2000IKлевоехвостовик 1"x1"BMT60B Okuma759590
4.BMT25.4NLIKX70левоехвостовик 1"x1"BMT60 DMG Mori7010885
4.BMT25.4NLIKX95левоехвостовик 1"x1"BMT60 DMG Mori95108110

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25.4BMT55Z69.5X30.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
