EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25.4LB2000

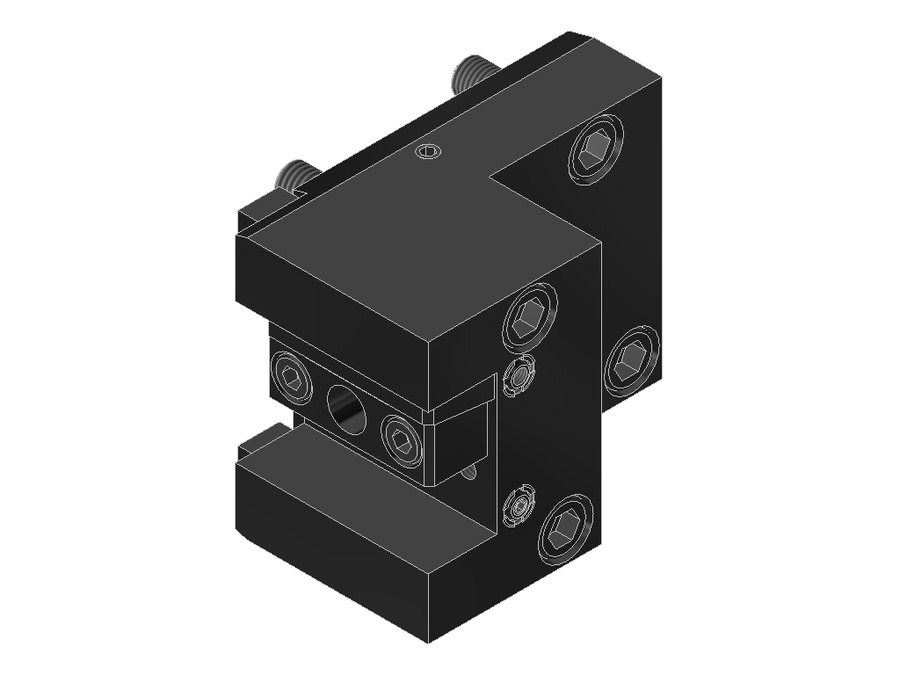

Державка токарная продольная EWS 4.BMT25.4LB2000, BMT, сечение 25.4×25.4 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | VKT16160135 |
| Исполнение | левое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | хвостовик 1"x1" |
| Функциональная длина | 0 мм |
| Вылет LPR | 75 мм |
| Масса | 4,581 кг |
| Высота | 95 мм |
| Общая длина | 80 мм |
| Ширина | 126 мм |
| Заказной номер EWS | 164596 |
| Радиальная высота | 47,5 мм |
| Радиальная ширина | 76 мм |
| Функциональная ширина | 51 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT20VL2IKX70Z25-S01 | хвостовик 20x20 | 0 | BMT55 | 70 | 90 | 74,6 | |
| 4.BMT20VL2X70Z25 | хвостовик 20x20 | 0 | BMT55 | 70 | 90 | 74,6 | |
| 4.BMT25.4BMT55IKZ56X60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25.4BMT55Z56X60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25.4BMT55Z69.5X30 | хвостовик 1"x1" | 0 | BMT55 | 30 | 90 | 82 | |
| 4.BMT25.4BMT65IKZ56X75 | хвостовик 1"x1" | 0 | BMT65 | 75 | 97 | 79,9 | |
| 4.BMT25.4LB2000 | хвостовик 1"x1" | 0 | BMT60B Okuma | 75 | 95 | 80 | Текущая |
| 4.BMT25.4LB2000IK | хвостовик 1"x1" | 0 | BMT60B Okuma | 75 | 95 | 90 | |
| 4.BMT25.4NLIKX70 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25.4NLIKX95 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25.4NLX70 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25.4NLZ70X70 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 70 | 108 | 85 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25.4LB2000.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
