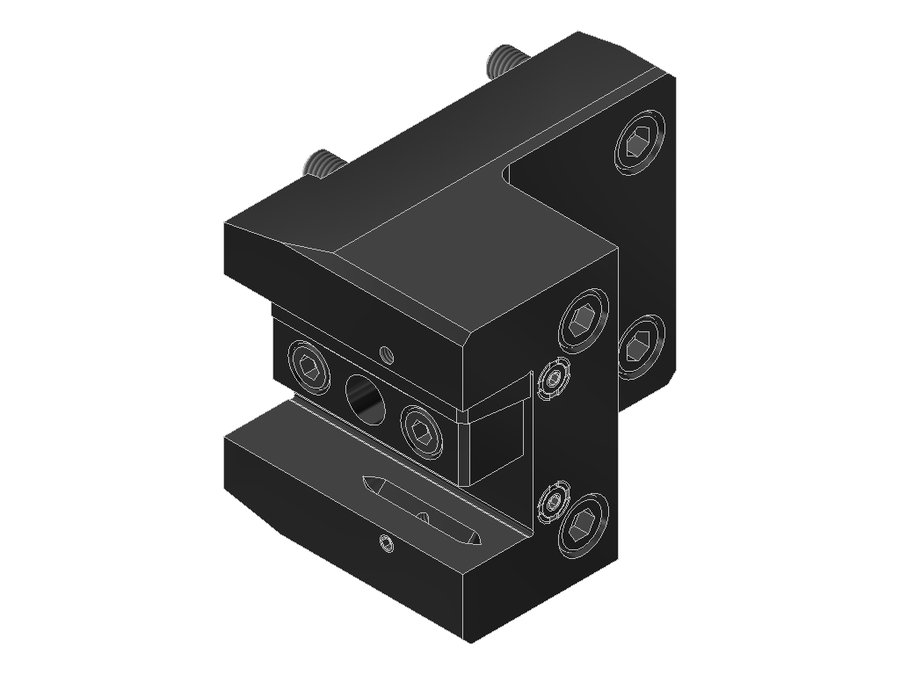

Державка токарная продольная EWS 4.BMT25BIGIK, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB063A5515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT55 Biglia |
| Присоединение инструмента | хвостовик 25x25 |
| Вылет LPR | 80 мм |
| Масса | 4,313 кг |
| Высота | 96 мм |
| Общая длина | 85 мм |
| Ширина | 121 мм |
| Заказной номер EWS | 163950 |
| Радиальная высота | 48 мм |
| Радиальная ширина | 75,5 мм |
| Функциональная ширина | 50,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT25BIGIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25.4NLZ70X70 | левое | хвостовик 1"x1" | BMT60 DMG Mori | 70 | 108 | 85 | |
| 4.BMT25.4NLZ70X95 | левое | хвостовик 1"x1" | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25.4QSM200 | левое | хвостовик 1"x1" | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25.4QSM200IK | левое | хвостовик 1"x1" | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25.4VL2IKX60 | левое | хвостовик 1"x1" | BMT55 | 60 | 90 | — | |
| 4.BMT25.4VL2X60 | левое | хвостовик 1"x1" | BMT55 | 60 | 90 | — | |
| 4.BMT25BIGIK | левое | хвостовик 25x25 | BMT55 Biglia | 80 | 96 | 85 | Текущая |
| 4.BMT25BMT45IKZ43.5X70 | левое | хвостовик 25x25 | BMT45 | 70 | 90 | 74,6 | |
| 4.BMT25BMT45Z43.5X70 | левое | хвостовик 25x25 | BMT45 | 70 | 90 | 74,6 | |
| 4.BMT25BMT55IKZ56X60 | левое | хвостовик 25x25 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25BMT55IKZ69.5X30 | левое | хвостовик 25x25 | BMT55 | 30 | 90 | 82 | |
| 4.BMT25BMT55Z56X60 | левое | хвостовик 25x25 | BMT55 | 60 | 90 | 75 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25BIGIK.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
