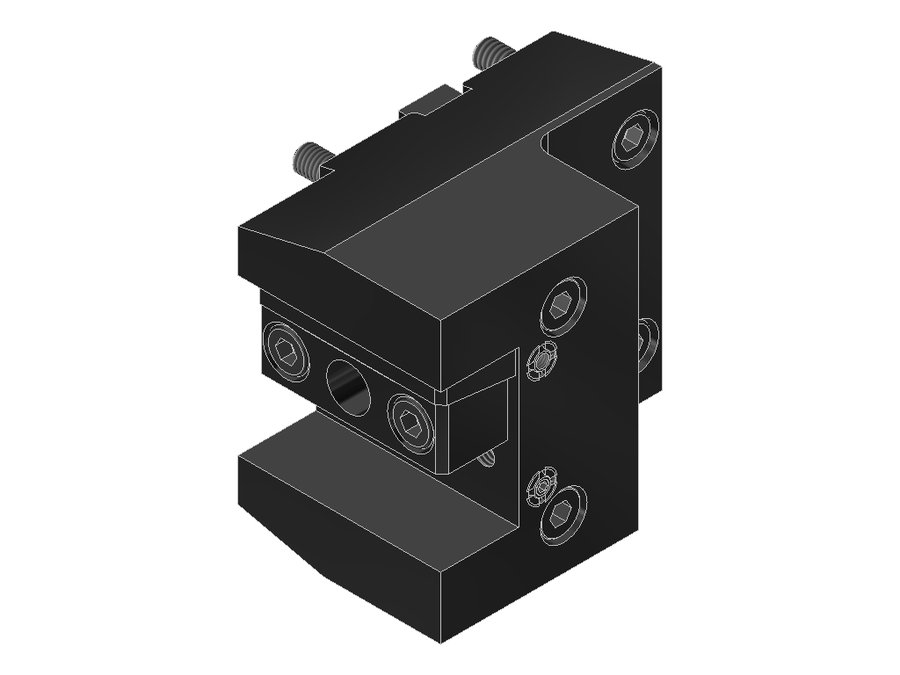

Державка токарная продольная EWS 4.BMT25BMT45Z43.5X70, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25BMT45Z43.5X70

Державка токарная продольная EWS 4.BMT25BMT45Z43.5X70, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT45
Присоединение инструментахвостовик 25x25
Вылет LPR70 мм
Масса3,431 кг
Высота90 мм
Общая длина74,6 мм
Ширина106 мм
Заказной номер EWS160524
Радиальная высота45 мм
Радиальная ширина68,5 мм
Функциональная ширина43,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25BMT45Z43.5X70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25.4QSM200левоехвостовик 1"x1"BMT68 Mazak759499
4.BMT25.4QSM200IKлевоехвостовик 1"x1"BMT68 Mazak759499
4.BMT25.4VL2IKX60левоехвостовик 1"x1"BMT556090—
4.BMT25.4VL2X60левоехвостовик 1"x1"BMT556090—
4.BMT25BIGIKлевоехвостовик 25x25BMT55 Biglia809685
4.BMT25BMT45IKZ43.5X70левоехвостовик 25x25BMT45709074,6
4.BMT25BMT45Z43.5X70левоехвостовик 25x25BMT45709074,6Текущая
4.BMT25BMT55IKZ56X60левоехвостовик 25x25BMT55609075
4.BMT25BMT55IKZ69.5X30левоехвостовик 25x25BMT55309082
4.BMT25BMT55Z56X60левоехвостовик 25x25BMT55609075
4.BMT25BMT65IKX40левоехвостовик 25x25BMT65379675
4.BMT25BMT65IKX90левоехвостовик 25x25BMT65909694,9

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25BMT45Z43.5X70.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
