EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT25BMT45IKZ43.5X70

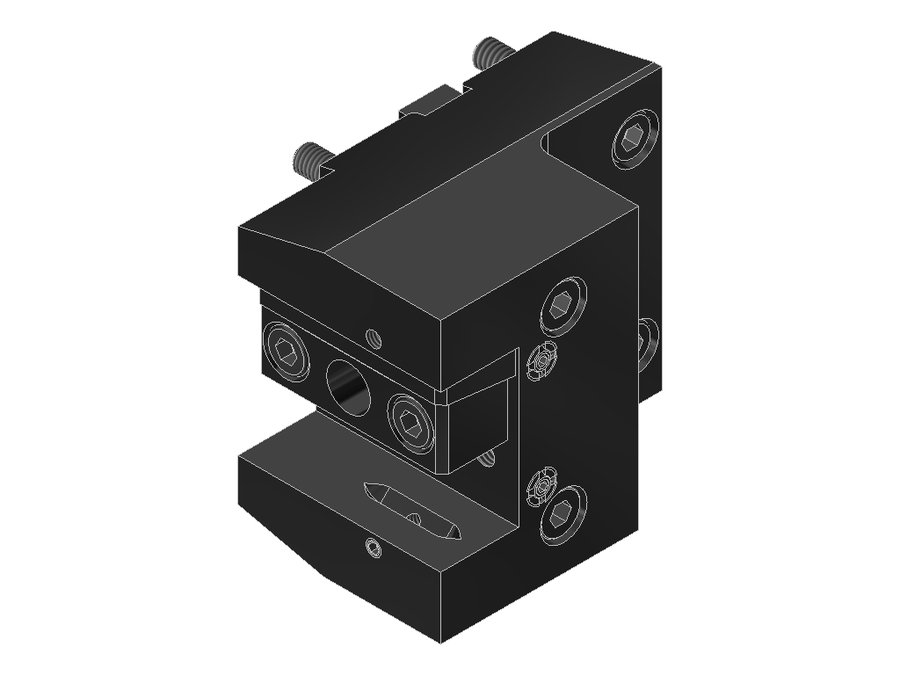

Державка токарная продольная EWS 4.BMT25BMT45IKZ43.5X70, BMT, сечение 25×25 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | VKT25250115 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | хвостовик 25x25 |
| Функциональная длина | 0 мм |
| Вылет LPR | 70 мм |
| Масса | 2,967 кг |
| Высота | 90 мм |
| Общая длина | 74,6 мм |
| Ширина | 106 мм |
| Заказной номер EWS | 216327 |
| Радиальная высота | 45 мм |
| Радиальная ширина | 68,5 мм |
| Функциональная ширина | 43,5 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT25.4NLZ70X95 | хвостовик 1"x1" | 0 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMT25.4QSM200 | хвостовик 1"x1" | 0 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25.4QSM200IK | хвостовик 1"x1" | 0 | BMT68 Mazak | 75 | 94 | 99 | |
| 4.BMT25.4VL2IKX60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | — | |
| 4.BMT25.4VL2X60 | хвостовик 1"x1" | 0 | BMT55 | 60 | 90 | — | |
| 4.BMT25BIGIK | хвостовик 25x25 | 0 | BMT55 Biglia | 80 | 96 | 85 | |
| 4.BMT25BMT45IKZ43.5X70 | хвостовик 25x25 | 0 | BMT45 | 70 | 90 | 74,6 | Текущая |
| 4.BMT25BMT45Z43.5X70 | хвостовик 25x25 | 0 | BMT45 | 70 | 90 | 74,6 | |
| 4.BMT25BMT55IKZ56X60 | хвостовик 25x25 | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25BMT55IKZ69.5X30 | хвостовик 25x25 | 0 | BMT55 | 30 | 90 | 82 | |
| 4.BMT25BMT55Z56X60 | хвостовик 25x25 | 0 | BMT55 | 60 | 90 | 75 | |
| 4.BMT25BMT65IKX40 | хвостовик 25x25 | 0 | BMT65 | 37 | 96 | 75 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT25BMT45IKZ43.5X70.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
