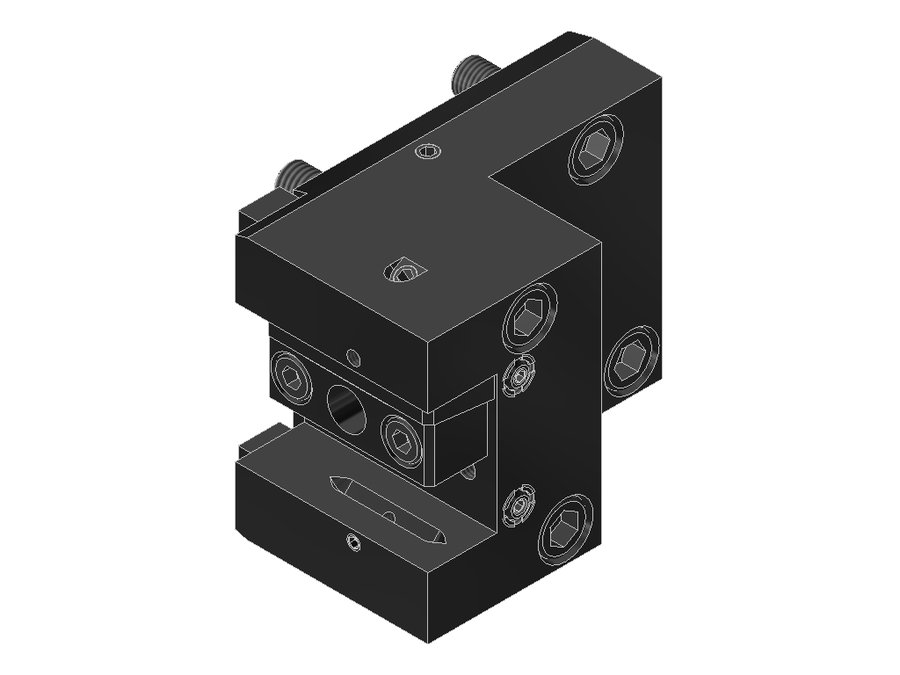

Державка токарная продольная EWS 4.BMT25LB2000IK, BMT, сечение 25×25 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT25LB2000IK

Державка токарная продольная EWS 4.BMT25LB2000IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаVKT25250115
Исполнениелевое
Присоединение к станкуBMT60B Okuma
Присоединение инструментахвостовик 25x25
Вылет LPR75 мм
Масса4,585 кг
Высота95 мм
Общая длина79,9 мм
Ширина126 мм
Заказной номер EWS181200
Радиальная высота47,5 мм
Радиальная ширина76 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT25LB2000IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT25DYNLIKX80левоехвостовик 25x25BMT60 DMG Mori8011495
4.BMT25DYQSM200IKлевоехвостовик 25x25BMT68 Mazak7511099
4.BMT25DYSL200левоехвостовик 25x25BMT32E7011575
4.BMT25DYTS4000V15IKлевоехвостовик 25x25BMT55F Takisawa85125100
4.BMT25LB15IKлевоехвостовик 25x25BMT45x804510250
4.BMT25LB2000левоехвостовик 25x25BMT60B Okuma759579,9
4.BMT25LB2000IKлевоехвостовик 25x25BMT60B Okuma759579,9Текущая
4.BMT25LB2000IK-STATлевоехвостовик 25x25BMT45x704510650,5
4.BMT25LB4000IKлевоехвостовик 25x25BMT60A Okuma7510090
4.BMT25MU3000левоехвостовик 25x25BMT60B Okuma7595—
4.BMT25MW400IKV12левоехвостовик 25x25—809888
4.BMT25NLIKX70левоехвостовик 25x25BMT60 DMG Mori7010885

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT25LB2000IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
