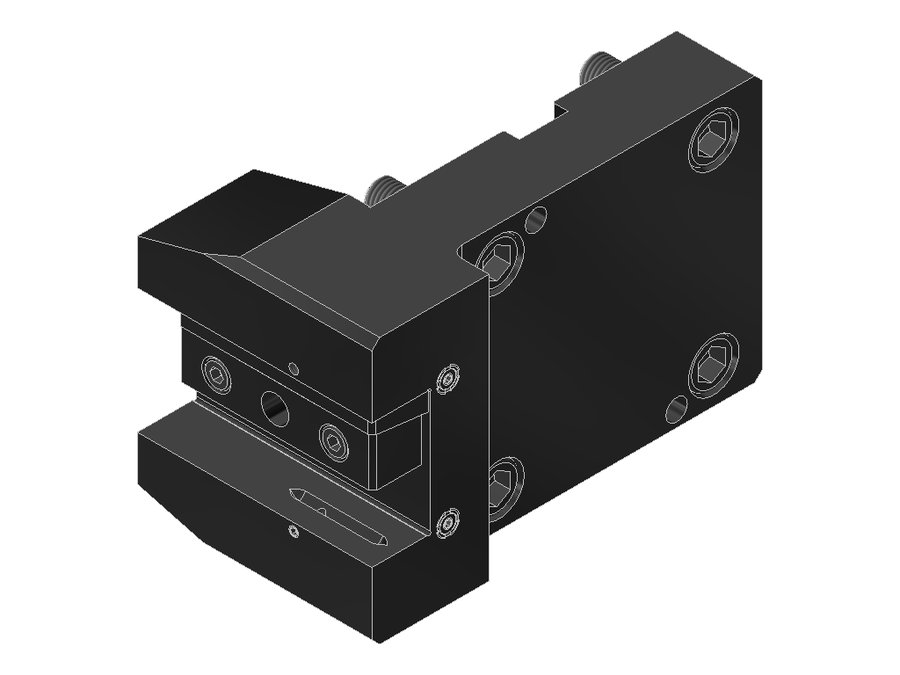

Державка токарная продольная EWS 4.BMT32NX4000IKX60, BMT, сечение 32×32 мм
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMT32NX4000IKX60

Державка токарная продольная EWS 4.BMT32NX4000IKX60, BMT, сечение 32×32 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB100B7515
Код интерфейса инструментаVKT32320115
Исполнениелевое
Присоединение к станкуBMT75 DMG Mori
Присоединение инструментахвостовик 32x32
Вылет LPR60 мм
Масса13,15 кг
Высота136 мм
Общая длина120 мм
Ширина220 мм
Заказной номер EWS220319
Радиальная высота68 мм
Радиальная ширина140 мм
Функциональная ширина110 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMT32NX4000IKX60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державку можно использовать только с одной стороны
  • Можно зажать один токарный инструмент
  • Прижимную планку можно переоборудовать
  • Положение режущей кромки можно менять между перевёрнутым и стандартным

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMT31.75BMT75Z60.5X85левоехвостовик 1 1/4"x1 1/4"BMT758511289,9
4.BMT32BMT75IKZ60.5X85левоехвостовик 32x32BMT758511289,9
4.BMT32BMT75Z60.5X85левоехвостовик 32x32BMT758511289,9
4.BMT32BMT85IKX45левоехвостовик 32x32BMT8545130110
4.BMT32HT700левоехвостовик 32x32BMT110 Hwacheon30140—
4.BMT32HT850левоехвостовик 32x32BMT8550130110
4.BMT32NX4000IKX60левоехвостовик 32x32BMT75 DMG Mori60136120Текущая
4.BMT32P700левоехвостовик 32x32BMT8550130110
4.BMT32P700IKлевоехвостовик 32x32BMT8550130110
4.BMT32SL603X5левоехвостовик 32x32BMT50 DMG Mori———
4.BMT32VL8X135левоехвостовик 32x32BMT75135112139,9
4.BMTC3BMT45ÜKZ45X60левоеPSC 32BMT45607564,6

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMT32NX4000IKX60.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
