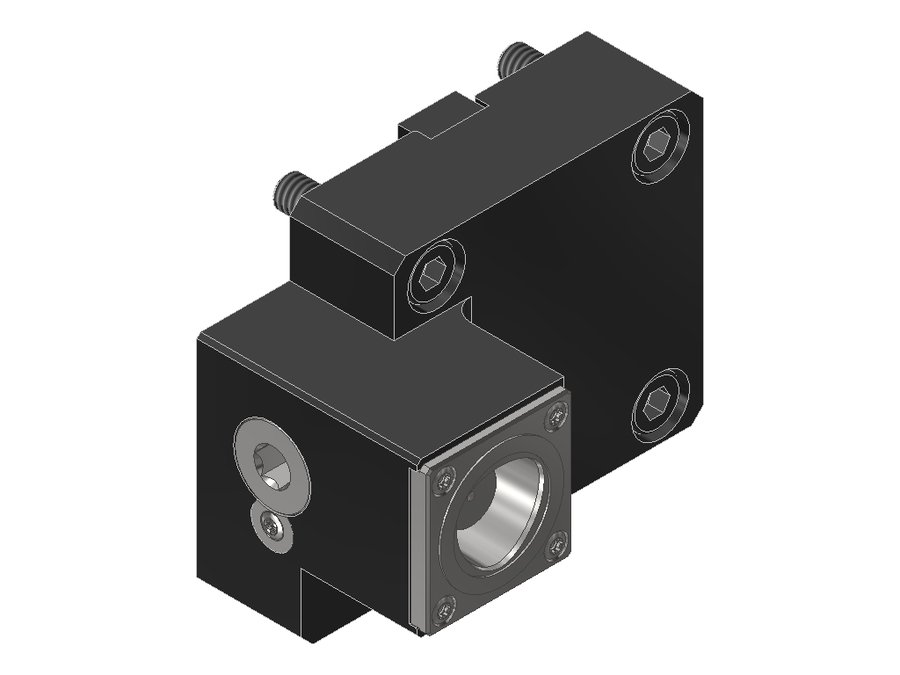

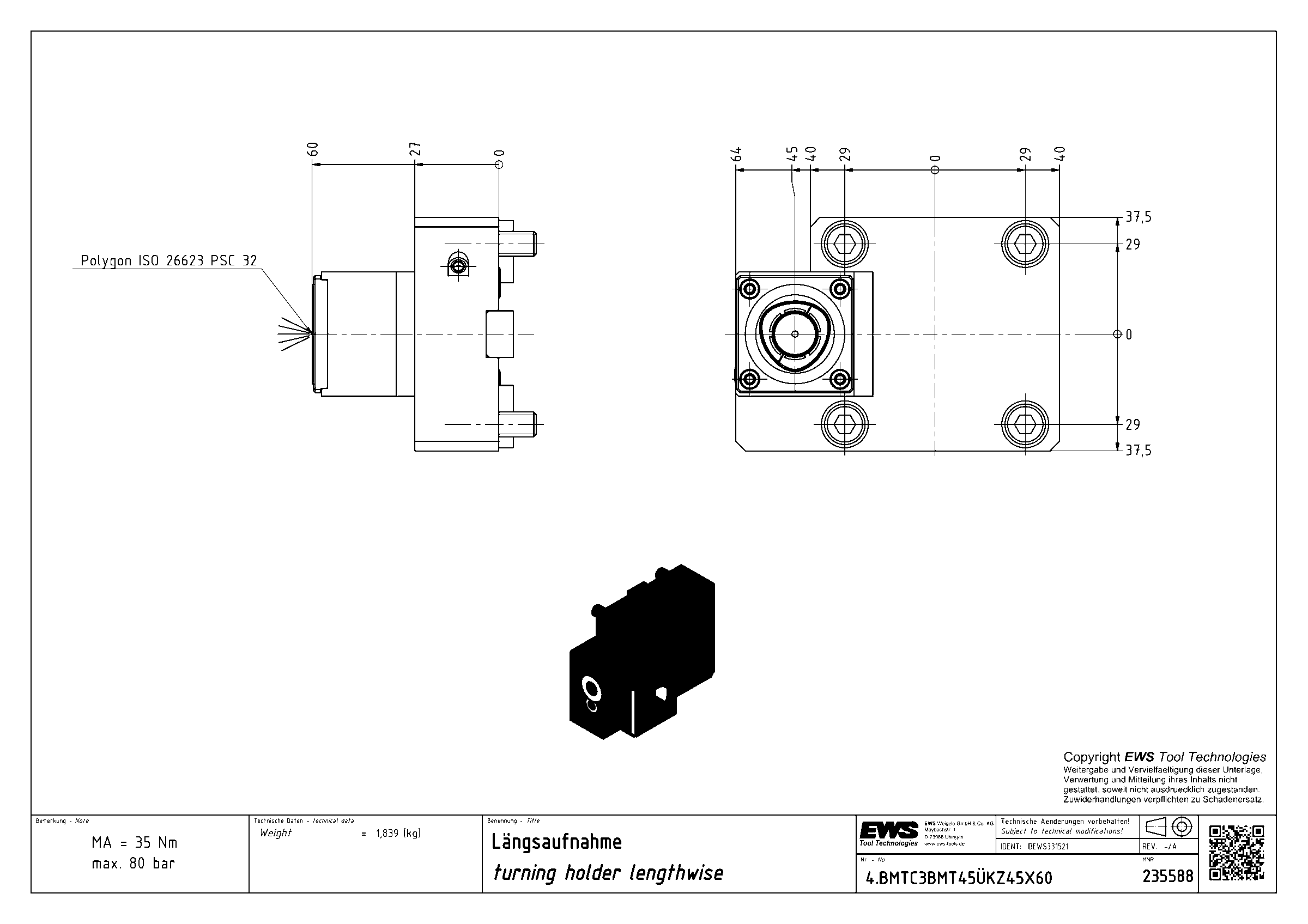

Державка токарная продольная EWS 4.BMTC3BMT45ÜKZ45X60, BMT, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | CCS03200195 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 60 мм |
| Вылет LPR | 60 мм |
| Масса | 1,839 кг |
| Высота | 75 мм |
| Общая длина | 64,6 мм |
| Ширина | 104 мм |
| Заказной номер EWS | 235588 |
| Радиальная высота | 37,5 мм |
| Радиальная ширина | 40 мм |
| Функциональная ширина | 45 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMTC3BMT45ÜKZ45X60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 32:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 35 Н·м
- Усилие зажима 16 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT32HT850 | левое | хвостовик 32x32 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32NX4000IKX60 | левое | хвостовик 32x32 | BMT75 DMG Mori | 60 | 136 | 120 | |
| 4.BMT32P700 | левое | хвостовик 32x32 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32P700IK | левое | хвостовик 32x32 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32SL603X5 | левое | хвостовик 32x32 | BMT50 DMG Mori | — | — | — | |
| 4.BMT32VL8X135 | левое | хвостовик 32x32 | BMT75 | 135 | 112 | 139,9 | |
| 4.BMTC3BMT45ÜKZ45X60 | левое | PSC 32 | BMT45 | 60 | 75 | 64,6 | Текущая |
| 4.BMTC3BMT45Z45X60 | левое | PSC 32 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMTC4ABX64 | левое | PSC 40 | BMT54 Miyano | 70 | 92 | 76,5 | |
| 4.BMTC4BIGX65 | левое | PSC 40 | BMT55 Biglia | 65 | 84 | 70 | |
| 4.BMTC4BMT55ÜKZ38X70 | левое | PSC 40 | BMT55 | 70 | 85 | 74,6 | |
| 4.BMTC4BMT55ÜKZ76X40 | левое | PSC 40 | BMT55 | 40 | 85 | 70 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC3BMT45ÜKZ45X60.
Инструмент статический15
- 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
- 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
- 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
- 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
- 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
- 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
- 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
- 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
- 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
- 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
- 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100
