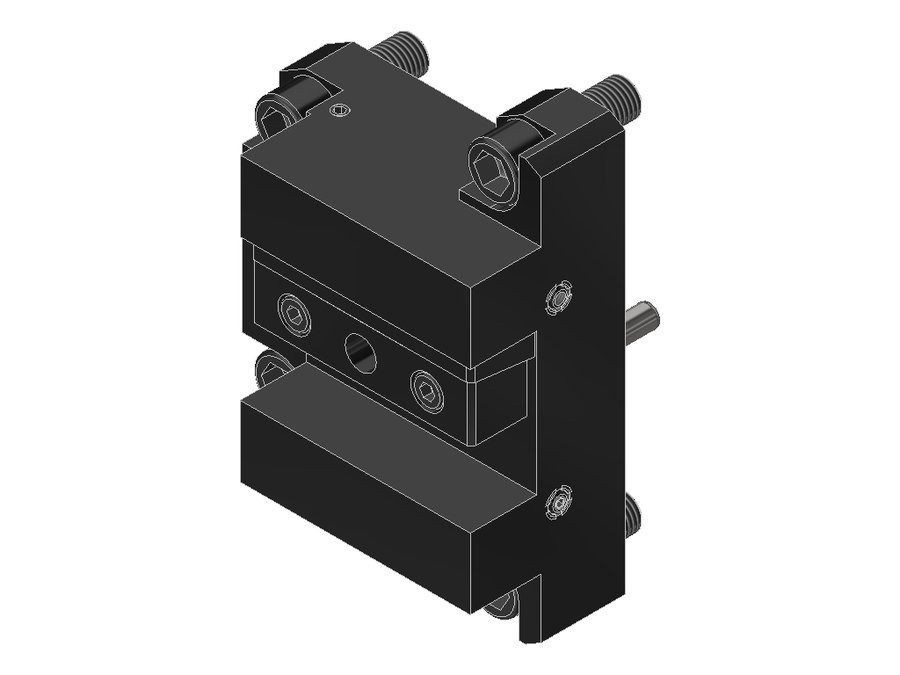

Державка токарная продольная EWS 4.BMT32SL603X5, BMT, сечение 32×32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB162A5015 |
| Код интерфейса инструмента | VKT32320115 |
| Исполнение | левое |
| Присоединение к станку | BMT50 DMG Mori |
| Присоединение инструмента | хвостовик 32x32 |
| Масса | 8,377 кг |
| Заказной номер EWS | 133403 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMT32SL603X5 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
Технические особенности
- Державку можно использовать только с одной стороны
- Можно зажать один токарный инструмент
- Прижимную планку можно переоборудовать
- Положение режущей кромки можно менять между перевёрнутым и стандартным
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT32BMT85IKX45 | левое | хвостовик 32x32 | BMT85 | 45 | 130 | 110 | |
| 4.BMT32HT700 | левое | хвостовик 32x32 | BMT110 Hwacheon | 30 | 140 | — | |
| 4.BMT32HT850 | левое | хвостовик 32x32 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32NX4000IKX60 | левое | хвостовик 32x32 | BMT75 DMG Mori | 60 | 136 | 120 | |
| 4.BMT32P700 | левое | хвостовик 32x32 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32P700IK | левое | хвостовик 32x32 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32SL603X5 | левое | хвостовик 32x32 | BMT50 DMG Mori | — | — | — | Текущая |
| 4.BMT32VL8X135 | левое | хвостовик 32x32 | BMT75 | 135 | 112 | 139,9 | |
| 4.BMTC3BMT45ÜKZ45X60 | левое | PSC 32 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMTC3BMT45Z45X60 | левое | PSC 32 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMTC4ABX64 | левое | PSC 40 | BMT54 Miyano | 70 | 92 | 76,5 | |
| 4.BMTC4BIGX65 | левое | PSC 40 | BMT55 Biglia | 65 | 84 | 70 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT32SL603X5.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
