EWS · Державки токарные продольные EWS для BMT · арт. 4.BMT32P700

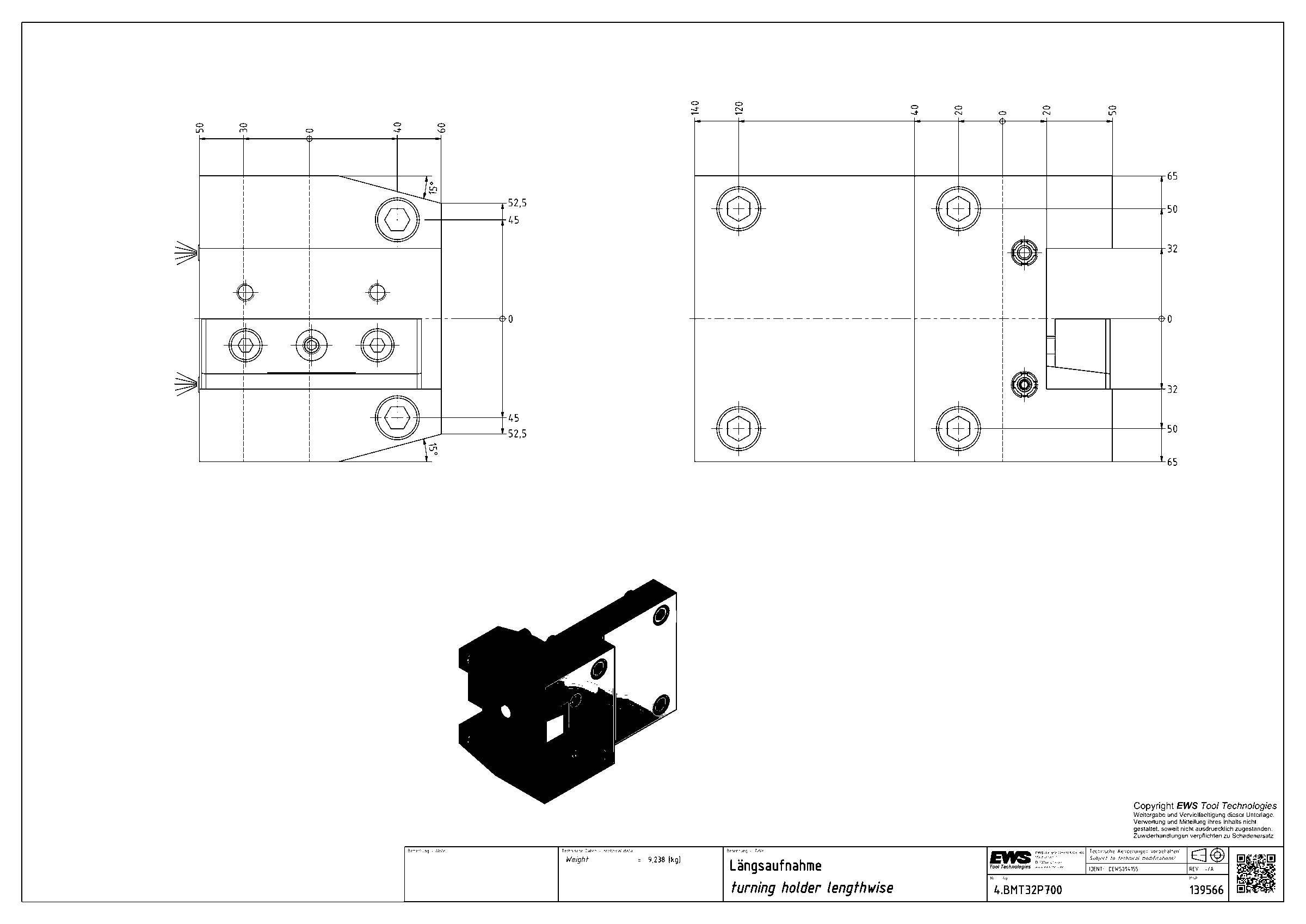

Державка токарная продольная EWS 4.BMT32P700, BMT, сечение 32×32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | VKT32320115 |
| Исполнение | левое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | хвостовик 32x32 |
| Функциональная длина | 0 мм |
| Вылет LPR | 50 мм |
| Масса | 9,238 кг |
| Высота | 130 мм |
| Общая длина | 110 мм |
| Ширина | 190 мм |
| Заказной номер EWS | 139566 |
| Радиальная высота | 65 мм |
| Радиальная ширина | 120 мм |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMT32BMT75IKZ60.5X85 | хвостовик 32x32 | 0 | BMT75 | 85 | 112 | 89,9 | |
| 4.BMT32BMT75Z60.5X85 | хвостовик 32x32 | 0 | BMT75 | 85 | 112 | 89,9 | |
| 4.BMT32BMT85IKX45 | хвостовик 32x32 | 0 | BMT85 | 45 | 130 | 110 | |
| 4.BMT32HT700 | хвостовик 32x32 | 0 | BMT110 Hwacheon | 30 | 140 | — | |
| 4.BMT32HT850 | хвостовик 32x32 | 0 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32NX4000IKX60 | хвостовик 32x32 | 0 | BMT75 DMG Mori | 60 | 136 | 120 | |
| 4.BMT32P700 | хвостовик 32x32 | 0 | BMT85 | 50 | 130 | 110 | Текущая |
| 4.BMT32P700IK | хвостовик 32x32 | 0 | BMT85 | 50 | 130 | 110 | |
| 4.BMT32SL603X5 | хвостовик 32x32 | 0 | BMT50 DMG Mori | — | — | — | |
| 4.BMT32VL8X135 | хвостовик 32x32 | 0 | BMT75 | 135 | 112 | 139,9 | |
| 4.BMTC3BMT45ÜKZ45X60 | PSC 32 | 60 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMTC3BMT45Z45X60 | PSC 32 | 60 | BMT45 | 60 | 75 | 64,6 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMT32P700.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700, MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
