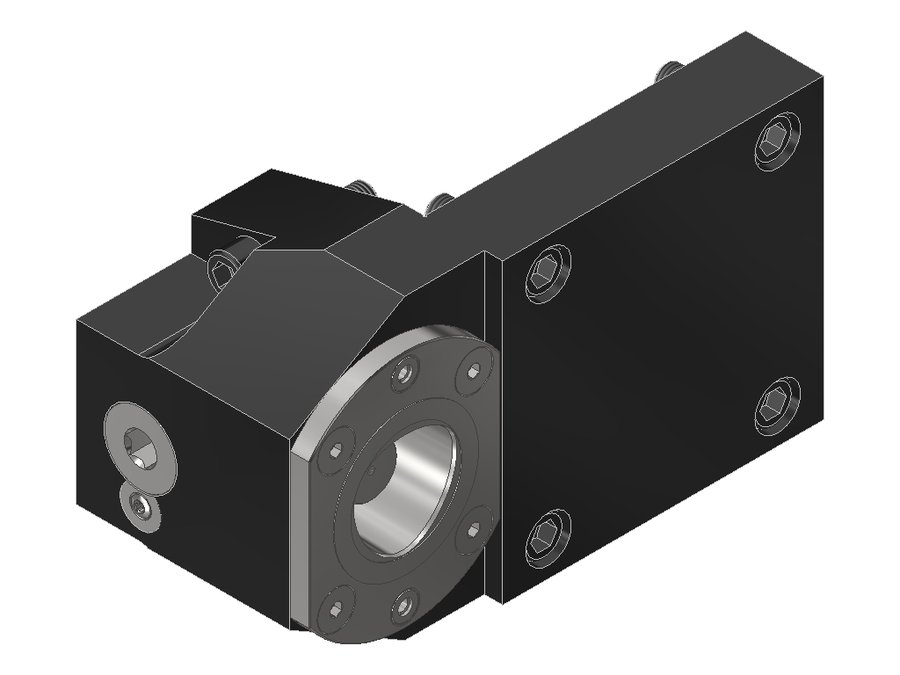

Державка токарная продольная EWS 4.BMTC6BMT85ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 63)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB100A8515 |
| Код интерфейса инструмента | CCS06300195 |
| Исполнение | левое |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | PSC 63 |
| Функциональная длина | 35 мм |
| Вылет LPR | 35 мм |
| Масса | 11,018 кг |
| Высота | 130 мм |
| Общая длина | 102 мм |
| Ширина | 225 мм |
| Заказной номер EWS | 220088 |
| Радиальная высота | 65 мм |
| Радиальная ширина | 155 мм |
| Функциональная ширина | 113 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 4.BMTC6BMT85ÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная левая, перевёрнутая, форма C2
Токарная державка левого исполнения для левых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 63:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 90 Н·м
- Усилие зажима 30 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Исполнение | Присоединение инструмента | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC5NL#01 | левое | PSC 50 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMTC5NLÜK#01 | левое | PSC 50 | BMT60 DMG Mori | 95 | 108 | 110 | |
| 4.BMTC5SKT400 | левое | PSC 50 | BMT75 | 65 | 112 | 82 | |
| 4.BMTC5SKT400ÜK | левое | PSC 50 | BMT75 | 65 | 112 | 82 | |
| 4.BMTC5TS4000V12 | левое | PSC 50 | BMT60 DMG Mori | — | — | — | |
| 4.BMTC6BMT85 | левое | PSC 63 | BMT85 | 35 | 130 | 102 | |
| 4.BMTC6BMT85ÜK | левое | PSC 63 | BMT85 | 35 | 130 | 102 | Текущая |
| 4.BMTC6BMT85ÜKX65 | левое | PSC 63 | BMT85 | 65 | 124 | 102 | |
| 4.BMTC6BMT85X65 | левое | PSC 63 | BMT85 | 65 | 124 | 102 | |
| 4.BMTC6NX4000 | левое | PSC 63 | BMT75 DMG Mori | 42 | 136 | 119 | |
| 4.BMTC6NX4000ÜK | левое | PSC 63 | BMT75 DMG Mori | 25 | 136 | 119 | |
| 4.BMTC6V550#01 | левое | PSC 63 | BMT75 | 45 | 112 | 102 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC6BMT85ÜK.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
- MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
- UMB100Приспособление монтажное EWS UMB100
