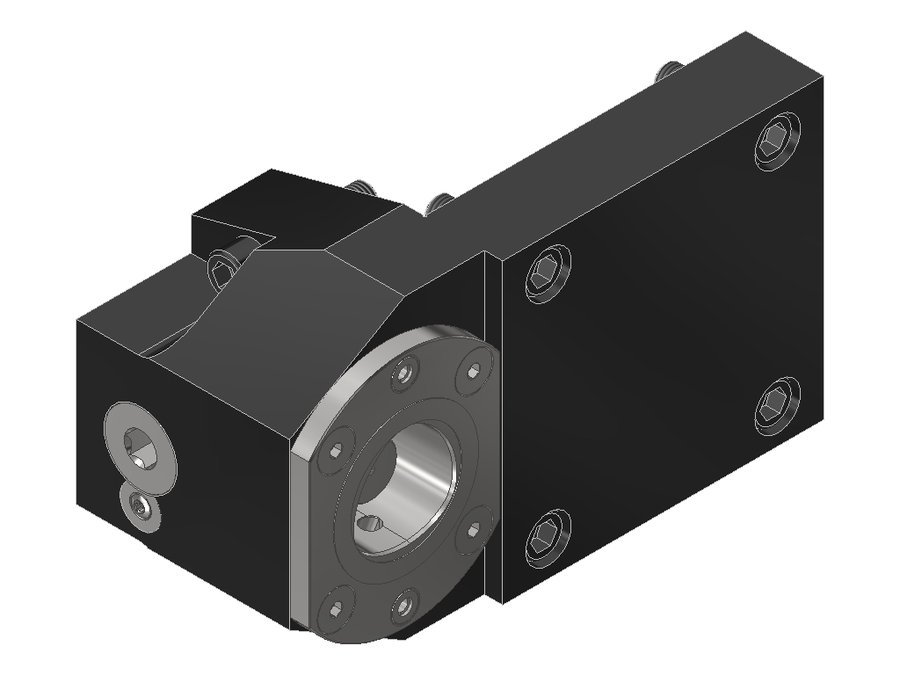

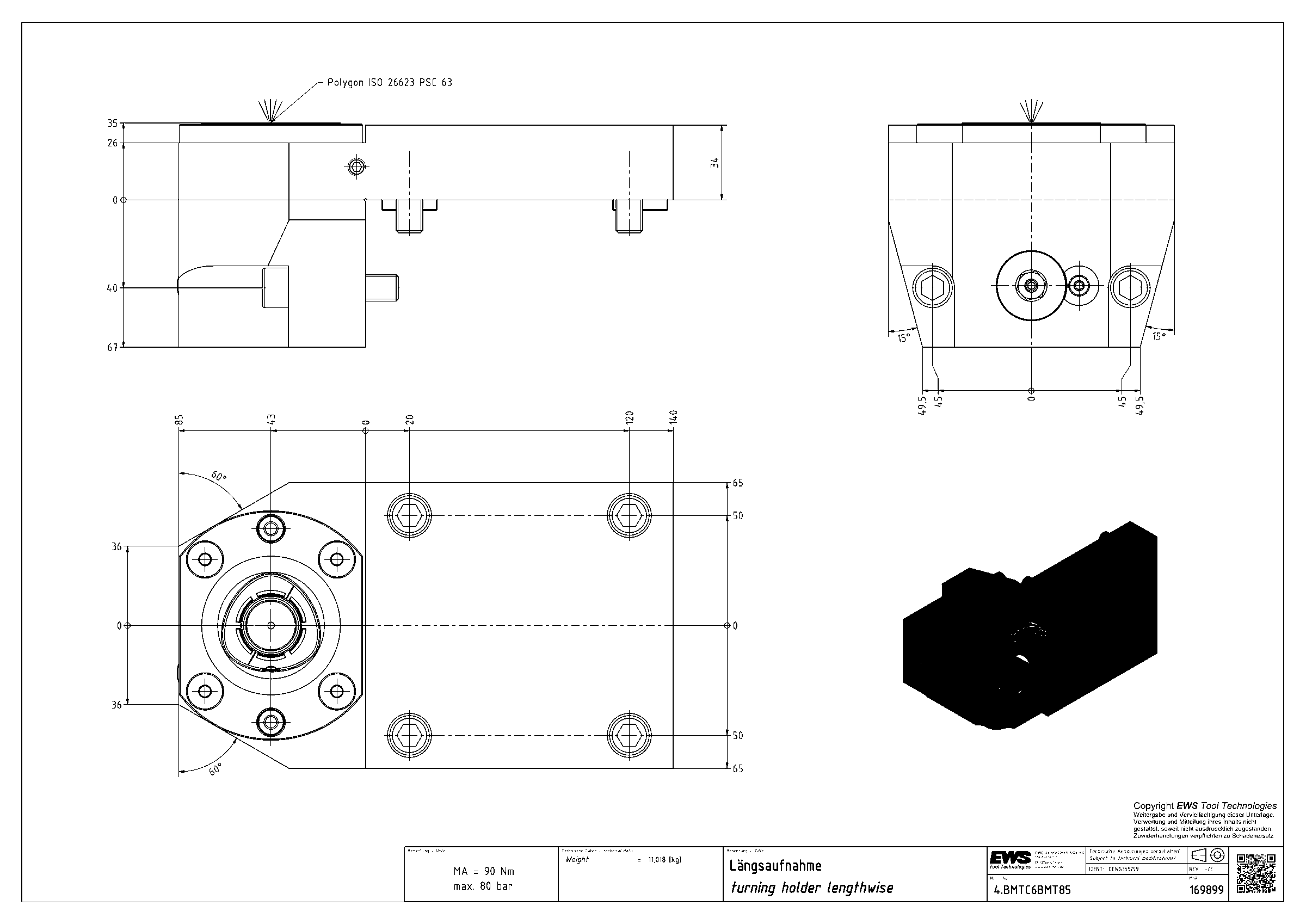

Державка токарная продольная EWS 4.BMTC6BMT85, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC6BMT85

Державка токарная продольная EWS 4.BMTC6BMT85, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB100A8515
Код интерфейса инструментаCCS06300195
Исполнениелевое
Присоединение к станкуBMT85
Присоединение инструментаPSC 63
Функциональная длина35 мм
Вылет LPR35 мм
Масса11,018 кг
Высота130 мм
Общая длина102 мм
Ширина225 мм
Заказной номер EWS169899
Радиальная высота65 мм
Радиальная ширина155 мм
Функциональная ширина113 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC6BMT85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC5LB4000ÜKлевоеPSC 50BMT60A Okuma7510090
4.BMTC5NL#01левоеPSC 50BMT60 DMG Mori95108110
4.BMTC5NLÜK#01левоеPSC 50BMT60 DMG Mori95108110
4.BMTC5SKT400левоеPSC 50BMT756511282
4.BMTC5SKT400ÜKлевоеPSC 50BMT756511282
4.BMTC5TS4000V12левоеPSC 50BMT60 DMG Mori———
4.BMTC6BMT85левоеPSC 63BMT8535130102Текущая
4.BMTC6BMT85ÜKлевоеPSC 63BMT8535130102
4.BMTC6BMT85ÜKX65левоеPSC 63BMT8565124102
4.BMTC6BMT85X65левоеPSC 63BMT8565124102
4.BMTC6NX4000левоеPSC 63BMT75 DMG Mori42136119
4.BMTC6NX4000ÜKлевоеPSC 63BMT75 DMG Mori25136119

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC6BMT85.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC63Приспособление съёмное EWS ABV-PSC63, PSC 63
  • MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
  • UMB100Приспособление монтажное EWS UMB100
