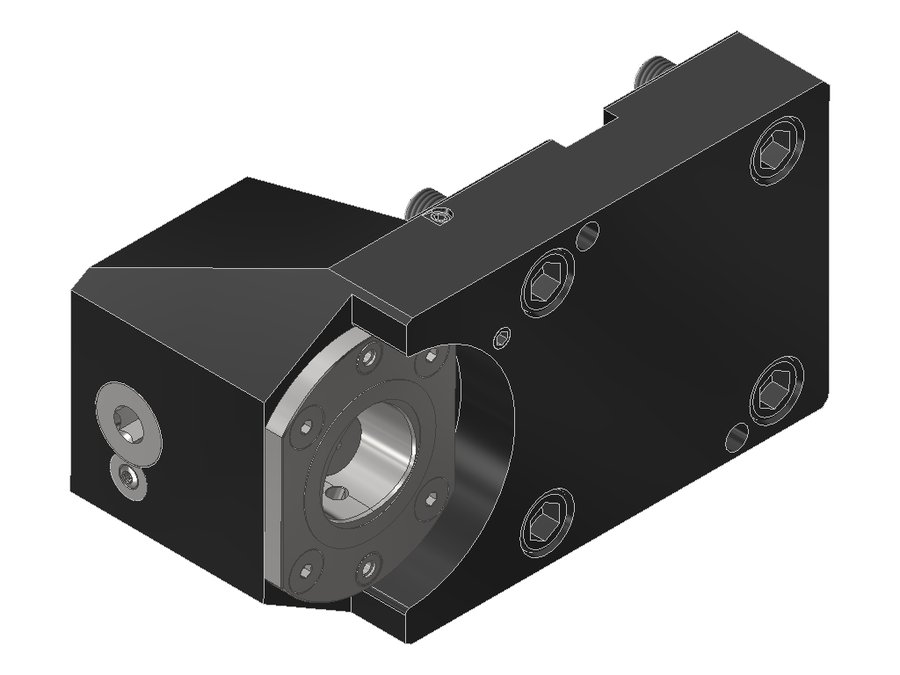

Державка токарная продольная EWS 4.BMTC6NX4000, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC6NX4000

Державка токарная продольная EWS 4.BMTC6NX4000, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB100B7515
Код интерфейса инструментаCCS06300195
Исполнениелевое
Присоединение к станкуBMT75 DMG Mori
Присоединение инструментаPSC 63
Функциональная длина25 мм
Вылет LPR42 мм
Масса14,469 кг
Высота136 мм
Общая длина119 мм
Ширина245 мм
Заказной номер EWS220063
Радиальная высота68 мм
Радиальная ширина165 мм
Функциональная ширина123 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC6NX4000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC5SKT400ÜKлевоеPSC 50BMT756511282
4.BMTC5TS4000V12левоеPSC 50BMT60 DMG Mori———
4.BMTC6BMT85левоеPSC 63BMT8535130102
4.BMTC6BMT85ÜKлевоеPSC 63BMT8535130102
4.BMTC6BMT85ÜKX65левоеPSC 63BMT8565124102
4.BMTC6BMT85X65левоеPSC 63BMT8565124102
4.BMTC6NX4000левоеPSC 63BMT75 DMG Mori42136119Текущая
4.BMTC6NX4000ÜKлевоеPSC 63BMT75 DMG Mori25136119
4.BMTC6V550#01левоеPSC 63BMT7545112102
4.BMTC6V550ÜK#01левоеPSC 63BMT7545112102
4.WT25020#01левоехвостовик 20x20BMT55C658475
4.WT25020IKлевоехвостовик 20x20BMT55C658475

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC6NX4000.

Документы по позиции

Для этой позиции документы пока не привязаны.
