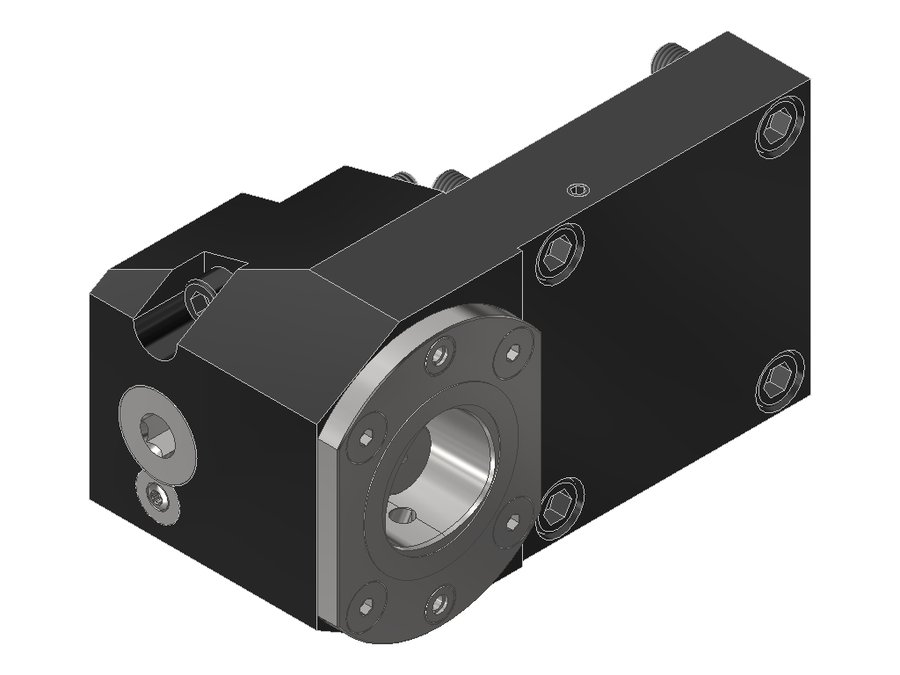

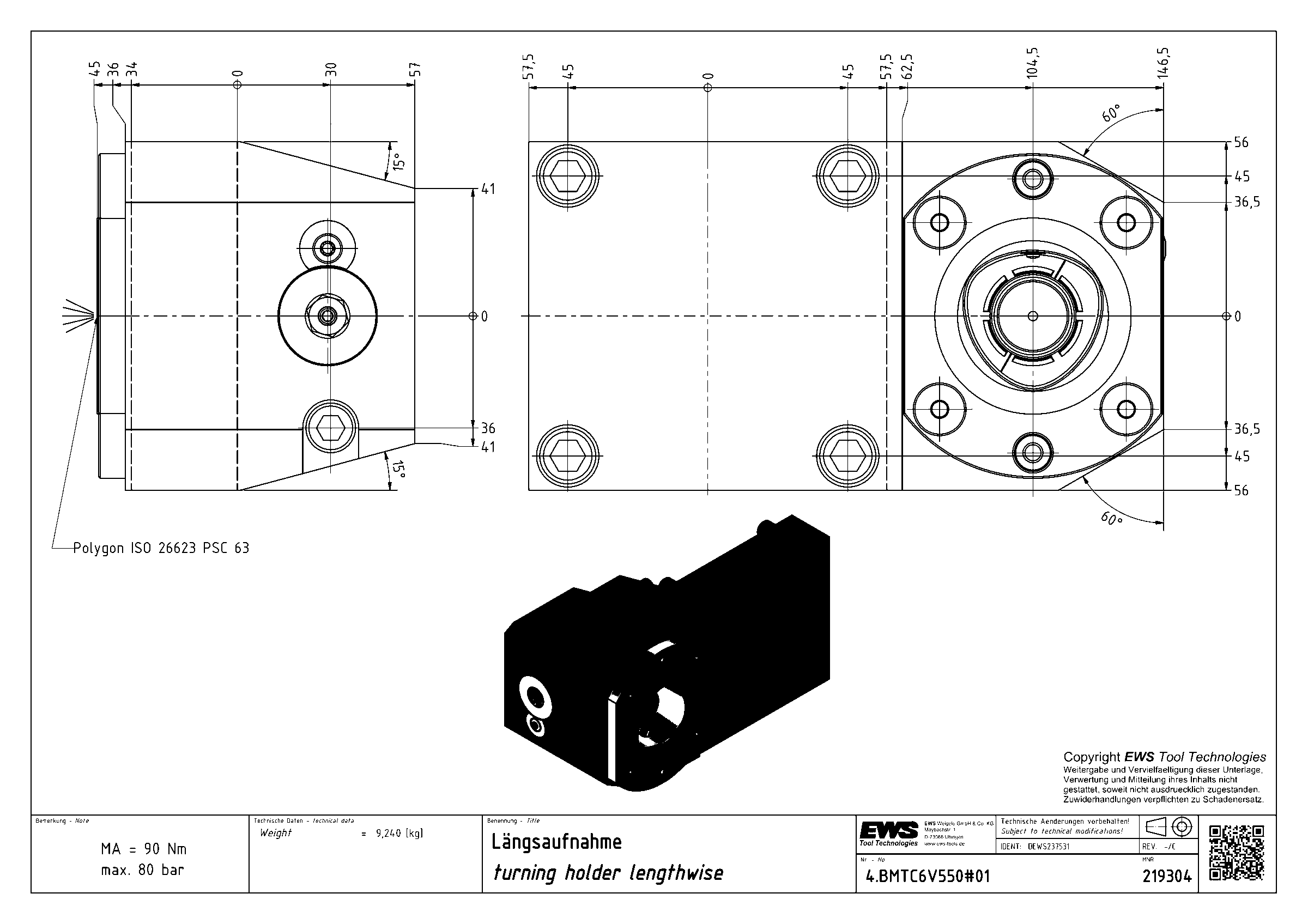

Державка токарная продольная EWS 4.BMTC6V550#01, BMT, полигональный хвостовик ISO 26623 (PSC 63)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC6V550#01

Державка токарная продольная EWS 4.BMTC6V550#01, BMT, полигональный хвостовик ISO 26623 (PSC 63)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаCCS06300195
Исполнениелевое
Присоединение к станкуBMT75
Присоединение инструментаPSC 63
Функциональная длина45 мм
Вылет LPR45 мм
Масса9,24 кг
Высота112 мм
Общая длина102 мм
Ширина204 мм
Заказной номер EWS219304
Радиальная высота56 мм
Радиальная ширина146,5 мм
Функциональная ширина104,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC6V550#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 63:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 90 Н·м
    • Усилие зажима 30 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват
