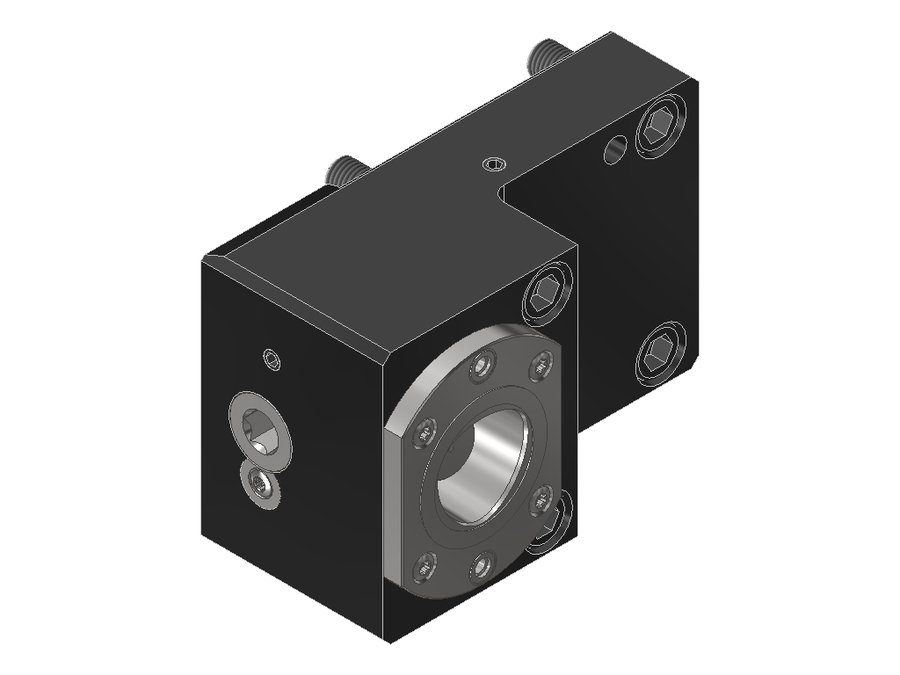

Державка токарная продольная EWS 4.BMTC5LB4000ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC5LB4000ÜK

Державка токарная продольная EWS 4.BMTC5LB4000ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB078A6015
Код интерфейса инструментаCCS05000195
Исполнениелевое
Присоединение к станкуBMT60A Okuma
Присоединение инструментаPSC 50
Функциональная длина75 мм
Вылет LPR75 мм
Масса6,602 кг
Высота100 мм
Общая длина90 мм
Ширина160 мм
Заказной номер EWS220549
Радиальная высота50 мм
Радиальная ширина55 мм
Функциональная ширина73 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC5LB4000ÜK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

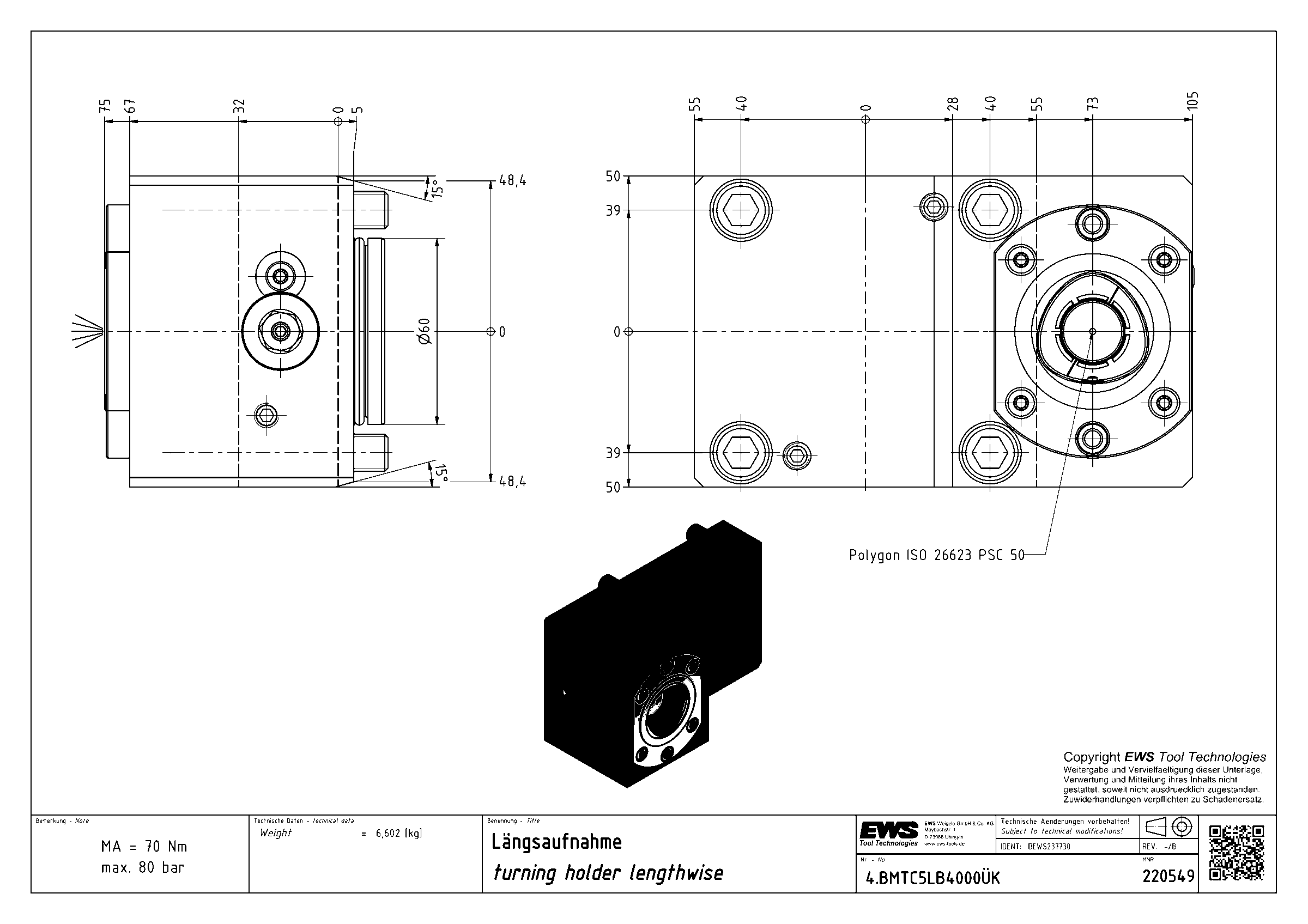

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение инструментаПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC4TW10ÜKлевоеPSC 40BMT55C518070
4.BMTC5BMT65ÜKX50левоеPSC 50BMT65509581
4.BMTC5BMT65X50левоеPSC 50BMT65509581
4.BMTC5LB2000-STATлевоеPSC 50BMT45x70309081
4.BMTC5LB2000ÜK-STATлевоеPSC 50BMT45x70309081
4.BMTC5LB4000левоеPSC 50BMT60A Okuma7510090
4.BMTC5LB4000ÜKлевоеPSC 50BMT60A Okuma7510090Текущая
4.BMTC5NL#01левоеPSC 50BMT60 DMG Mori95108110
4.BMTC5NLÜK#01левоеPSC 50BMT60 DMG Mori95108110
4.BMTC5SKT400левоеPSC 50BMT756511282
4.BMTC5SKT400ÜKлевоеPSC 50BMT756511282
4.BMTC5TS4000V12левоеPSC 50BMT60 DMG Mori———

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC5LB4000ÜK.

Инструмент статический19

  • 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
  • 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
  • 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
  • 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
  • 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
  • 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
  • 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
  • 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
  • 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
  • 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
  • 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
  • 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм

Запчасти к инструменту1

  • 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5

Документы по позиции

Для этой позиции документы пока не привязаны.
