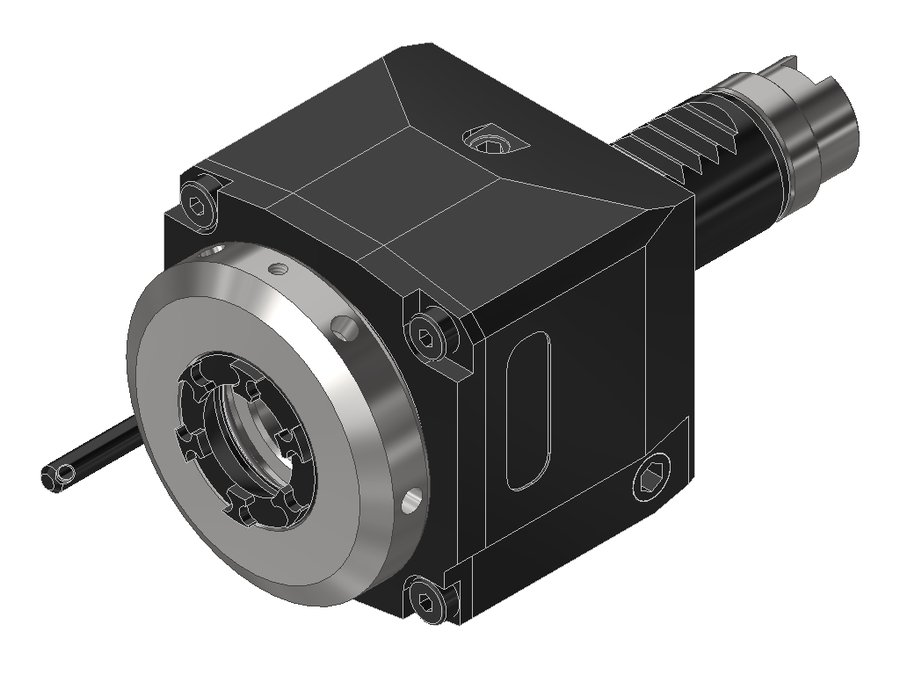

Головка приводная осевая сверлильно-фрезерная EWS 40.2525G200IKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для VDI · арт. 40.2525G200IKCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.2525G200IKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводGroove driver
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина73 мм
Вылет LPR73 мм
Масса2,272 кг
Высота68 мм
Общая длина131,5 мм
Заказной номер EWS196417
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.2520WNG200#0125VDI25Weldon Ø 20.08585143,5
40.2525ABCHBIM#0125VDI25цанга ER257373140,3
40.2525ABCIKCIM25VDI25цанга ER257373139,1
40.2525ABCIM25VDI25цанга ER257373139,1
40.2525G200#0125VDI25цанга ER2591,591,5150
40.2525G200IKC25VDI25цанга ER2591,591,5150
40.2525G200IKCIM25VDI25цанга ER257373131,5Текущая
40.2525G200IM#0125VDI25цанга ER257373131,5
40.2525KR5480IKCIM25VDI25цанга ER258484141
40.2525KR5480IM#0125VDI25цанга ER258484141
40.2525KRG200IKCIM25VDI25цанга ER258484142,5
40.2525KRG200IM#0125VDI25цанга ER258484142,5
Показать ещё · всего в серии 315

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.2525G200IKCIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W, MW-VDI25V+W
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
