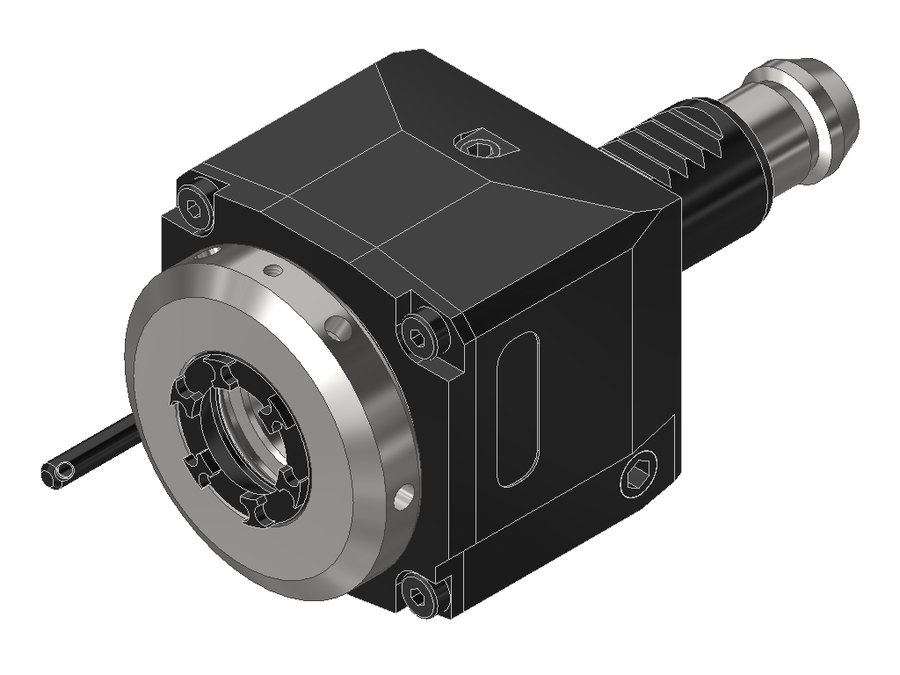

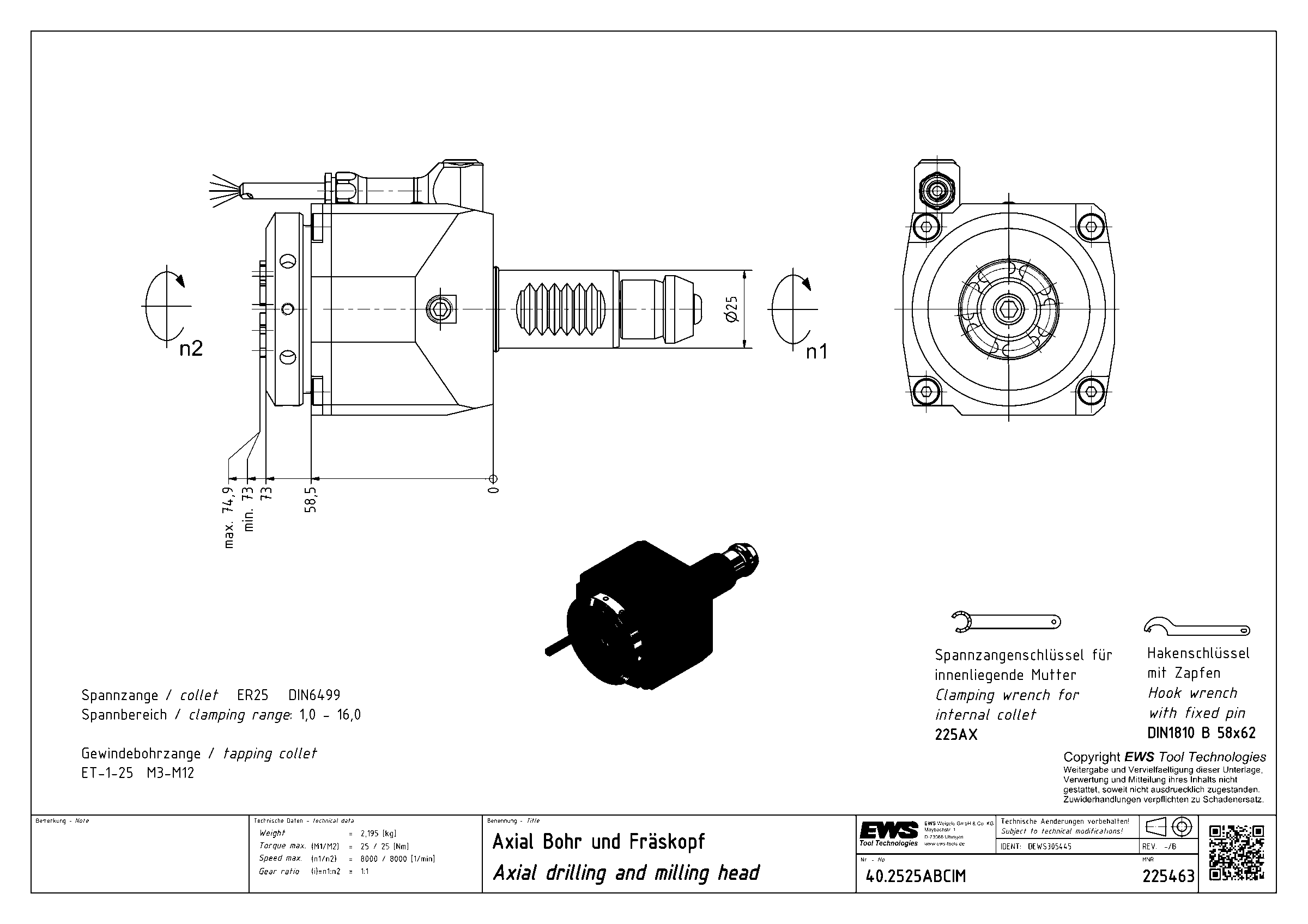

Головка приводная осевая сверлильно-фрезерная EWS 40.2525ABCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.2525ABCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.2525ABCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV02500115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводконическая зубчатая передача
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментацанга ER25
Функциональная длина73 мм
Вылет LPR73 мм
Масса2,195 кг
Высота68 мм
Общая длина139,1 мм
Заказной номер EWS225463
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент25 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.2525ABCIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.2020KC100IM20VDI20цанга ER2056,556,5115
40.2020TOEM20VDI20цанга ER207777121
40.2520HYDG200IKC25VDI25гидропатрон Ø20———
40.2520WNG200#0125VDI25Weldon Ø208585143,5
40.2525ABCHBIM#0125VDI25цанга ER257373140,3
40.2525ABCIKCIM25VDI25цанга ER257373139,1
40.2525ABCIM25VDI25цанга ER257373139,1Текущая
40.2525G200#0125VDI25цанга ER2591,591,5150
40.2525G200IKC25VDI25цанга ER2591,591,5150
40.2525G200IKCIM25VDI25цанга ER257373131,5
40.2525G200IM#0125VDI25цанга ER257373131,5
40.2525KR5480IKCIM25VDI25цанга ER258484141
