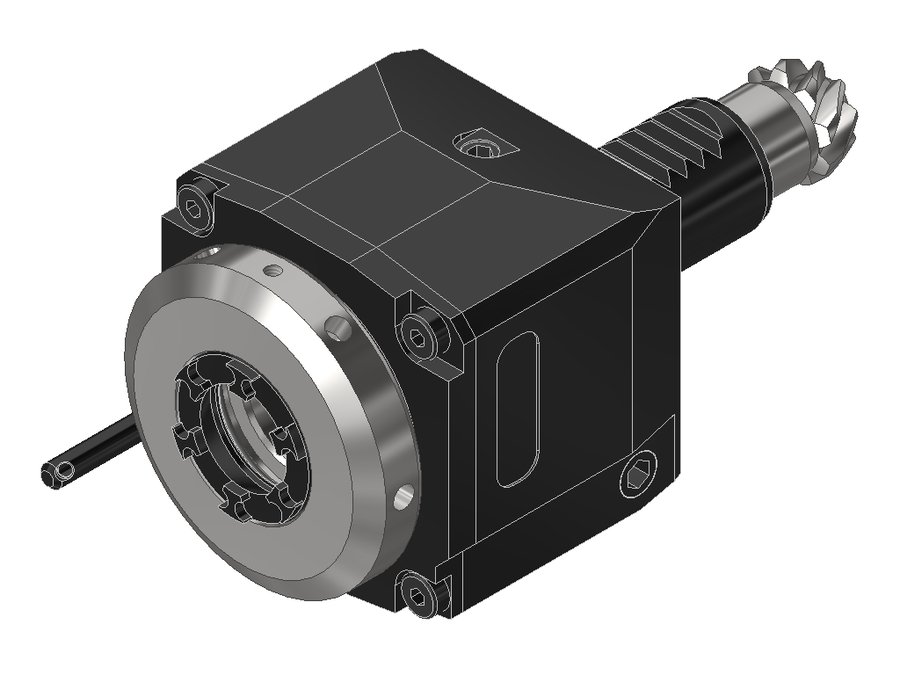

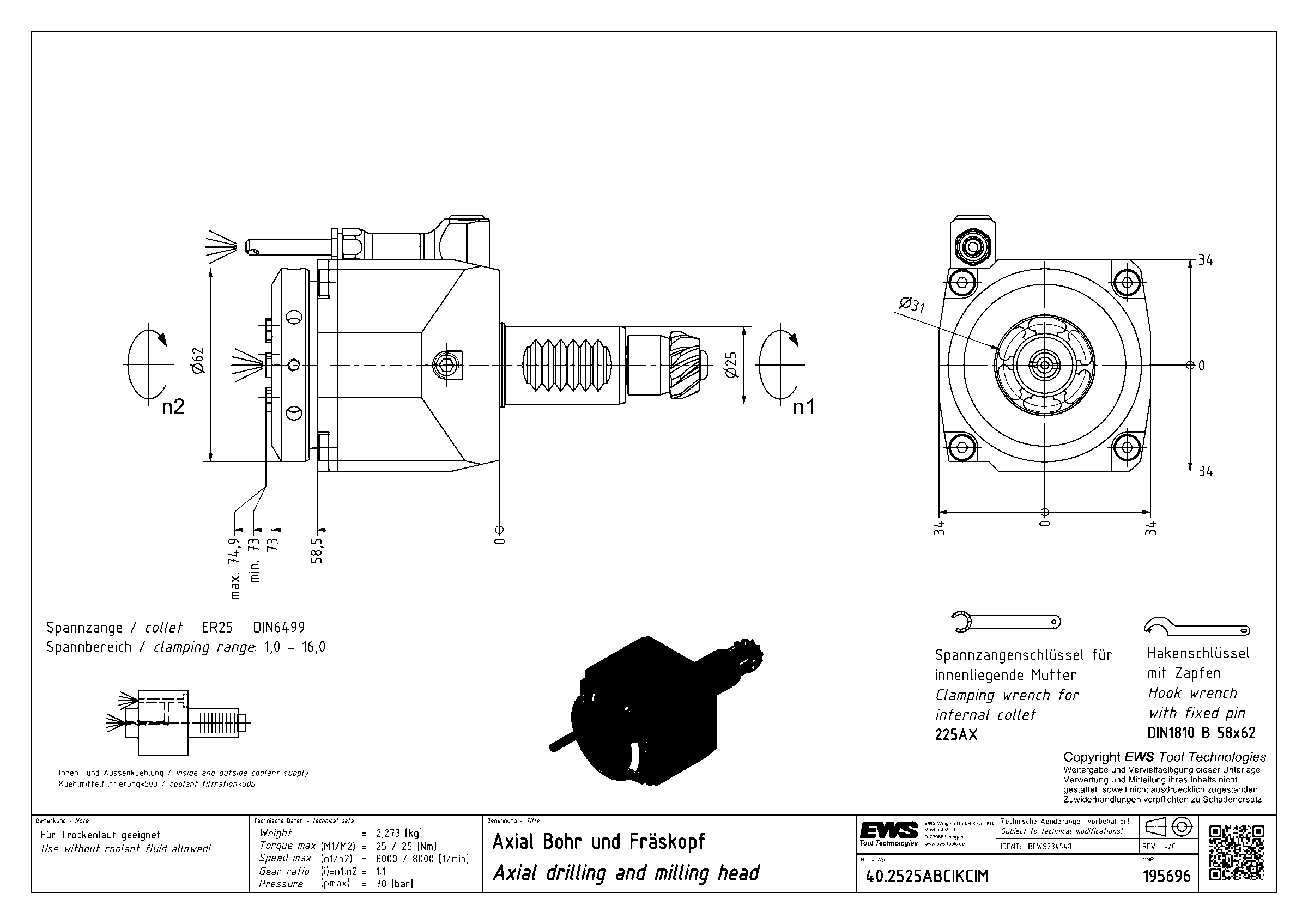

Головка приводная осевая сверлильно-фрезерная EWS 40.2525ABCIKCIM, хвостовик Ø25, под цанги ER25 (Ø2–16 мм), код 250 430E
| Код интерфейса станка | ZYV02500115 |
|---|---|
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | коническая зубчатая передача |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 73 мм |
| Вылет LPR | 73 мм |
| Масса | 2,273 кг |
| Высота | 68 мм |
| Общая длина | 139,1 мм |
| Заказной номер EWS | 195696 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 25 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.2525ABCIKCIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.2020C100IM | 20 | VDI20 | цанга ER20 | 79 | 79 | 137,5 | |
| 40.2020KC100IM | 20 | VDI20 | цанга ER20 | 56,5 | 56,5 | 115 | |
| 40.2020TOEM | 20 | VDI20 | цанга ER20 | 77 | 77 | 121 | |
| 40.2520HYDG200IKC | 25 | VDI25 | гидропатрон Ø20 | — | — | — | |
| 40.2520WNG200#01 | 25 | VDI25 | Weldon Ø20 | 85 | 85 | 143,5 | |
| 40.2525ABCHBIM#01 | 25 | VDI25 | цанга ER25 | 73 | 73 | 140,3 | |
| 40.2525ABCIKCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 139,1 | Текущая |
| 40.2525ABCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 139,1 | |
| 40.2525G200#01 | 25 | VDI25 | цанга ER25 | 91,5 | 91,5 | 150 | |
| 40.2525G200IKC | 25 | VDI25 | цанга ER25 | 91,5 | 91,5 | 150 | |
| 40.2525G200IKCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 131,5 | |
| 40.2525G200IM#01 | 25 | VDI25 | цанга ER25 | 73 | 73 | 131,5 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.2525ABCIKCIM.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Принадлежности и оснастка для настройки инструмента2
- MW-VDI25V+WПриспособление монтажное EWS MW-VDI25V+W
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
