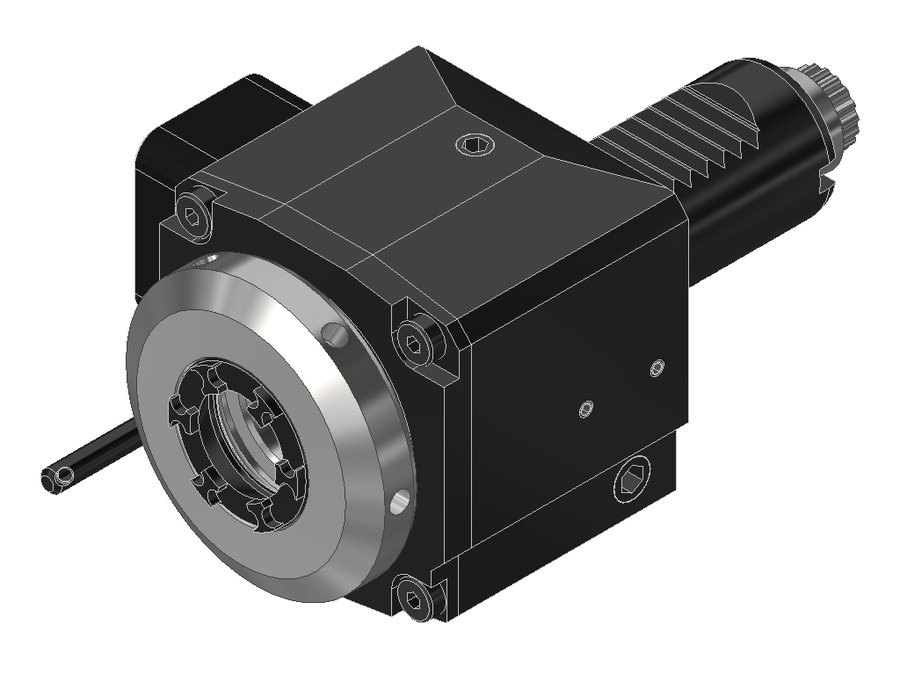

Головка приводная осевая сверлильно-фрезерная EWS 40.3025CTXRLIM-CC4, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.3025CTXRLIM-CC4

Головка приводная осевая сверлильно-фрезерная EWS 40.3025CTXRLIM-CC4, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25

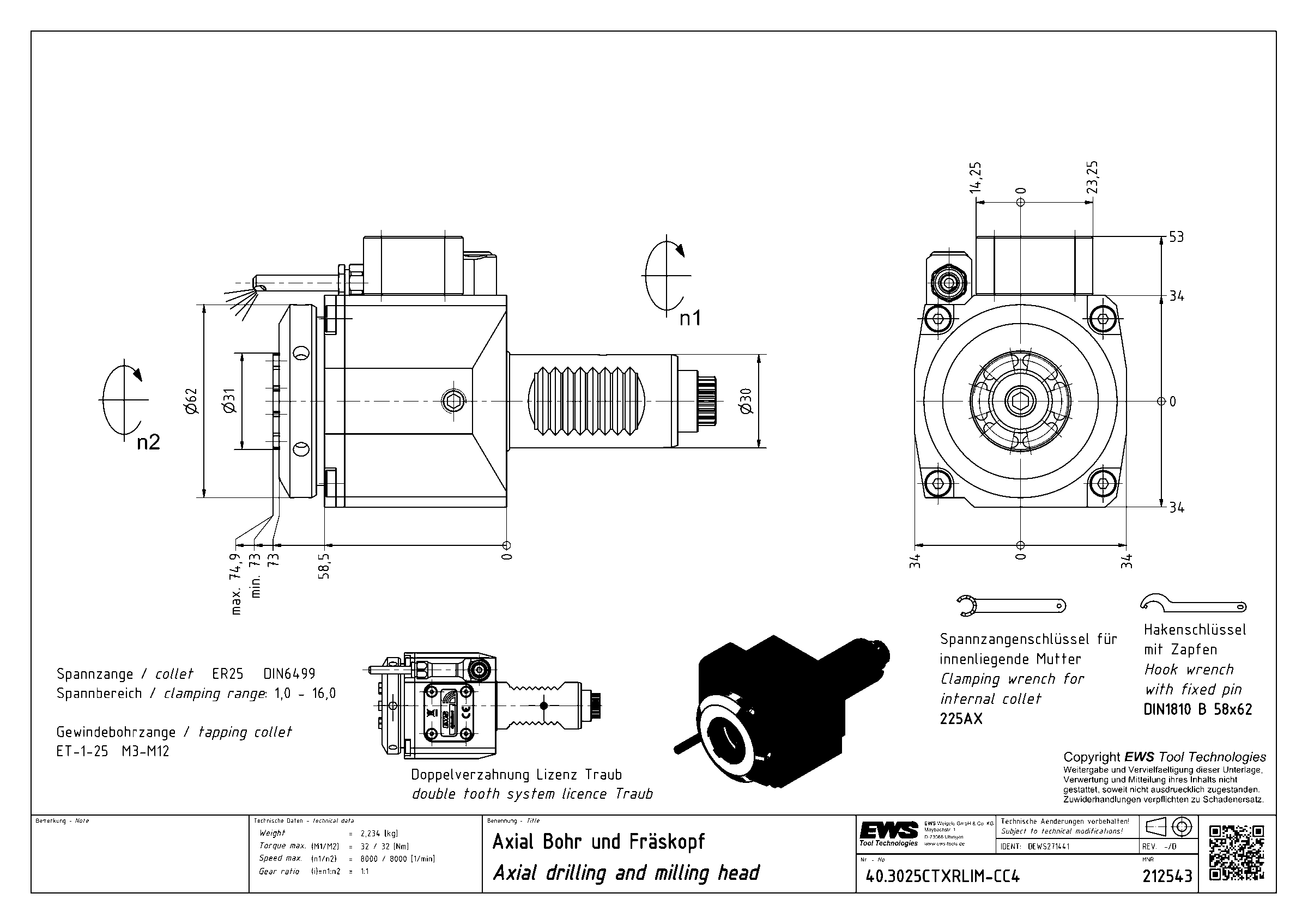

Функциональная длина73 мм
Вылет LPR73 мм
Масса2,234 кг
Высота68 мм
Общая длина140 мм
Заказной номер EWS212543
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.3025CTXRLIM-CC4 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

EWS.CyberCon4 — интеллектуальная инструментальная система
Датчиковая система EWS.CyberCon4: информацию об инструментальной системе можно вызвать в бесплатном приложении на любом стандартном устройстве Android или iOS.

  • Запись данных инструмента и предельных значений:
    • Температура в процессе (текущая и максимальная)
    • Используемый диапазон частот вращения (текущий и максимальный)
    • Ресурс инструмента до следующего обслуживания (рекомендация)
  • Открыт для связи с внешними интерфейсами
  • Датчик работает по технологии Bluetooth Low Energy (BLE)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.3020WNG300IKC30VDI30Weldon Ø208787161,5
40.3025CTX#0130VDI30цанга ER2591,591,5158,5
40.3025CTXIKC30VDI30цанга ER2591,591,5158,5
40.3025CTXIKCIM30VDI30цанга ER257373140
40.3025CTXIM#0130VDI30цанга ER257373140
40.3025CTXRLIKCIM-CC430VDI30цанга ER257373140
40.3025CTXRLIM-CC430VDI30цанга ER257373140Текущая
40.3025G300#0130VDI30цанга ER2591,591,5166
40.3025G300IKCIM30VDI30цанга ER257373147,5
40.3025G300IM#0130VDI30цанга ER257373147,5
40.3025G300RLIKCIM-CC430VDI30цанга ER257373147,5
40.3025KRCTXIM#0130VDI30цанга ER258484151

Совместимость

Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.3025CTXRLIM-CC4.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
