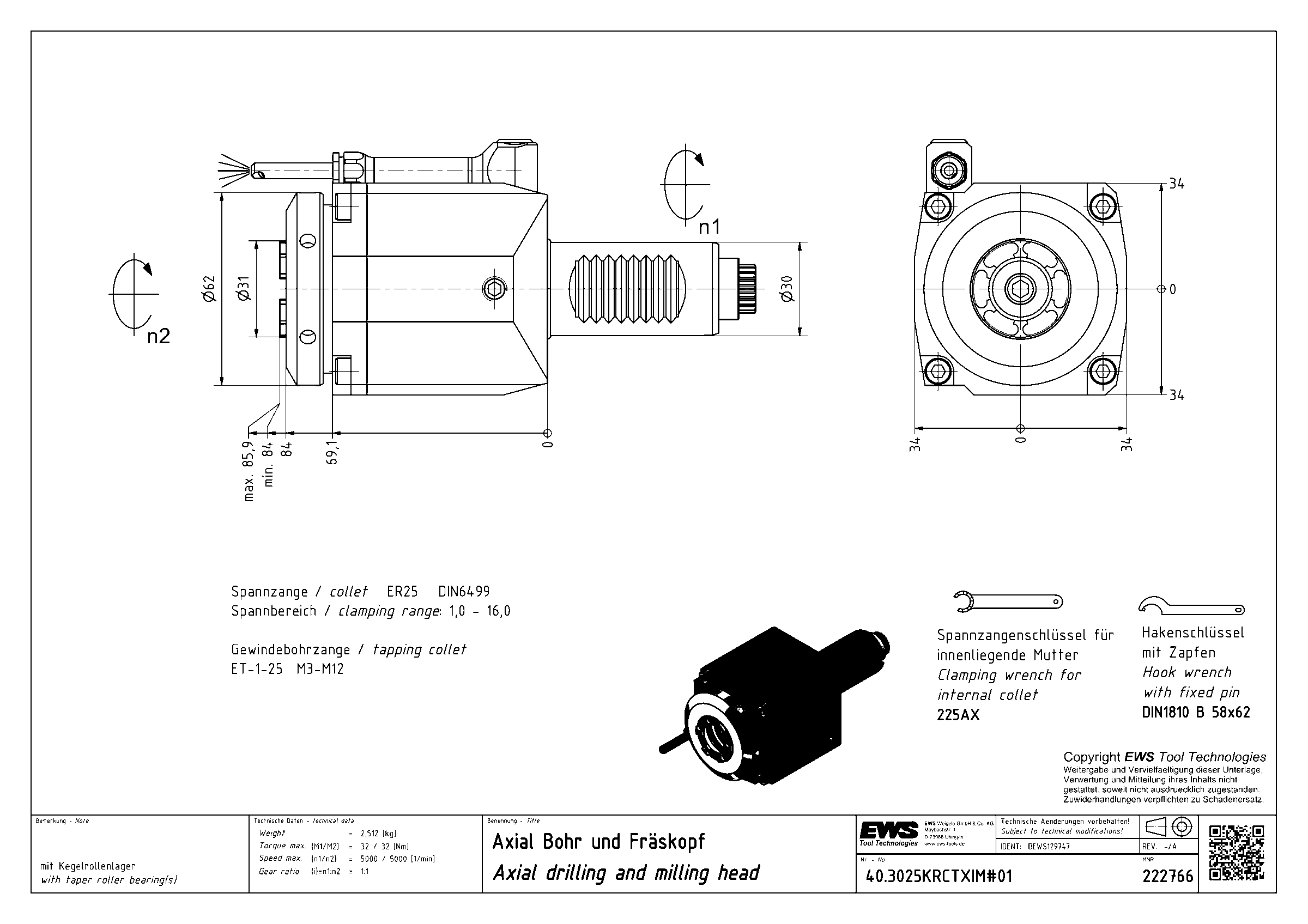

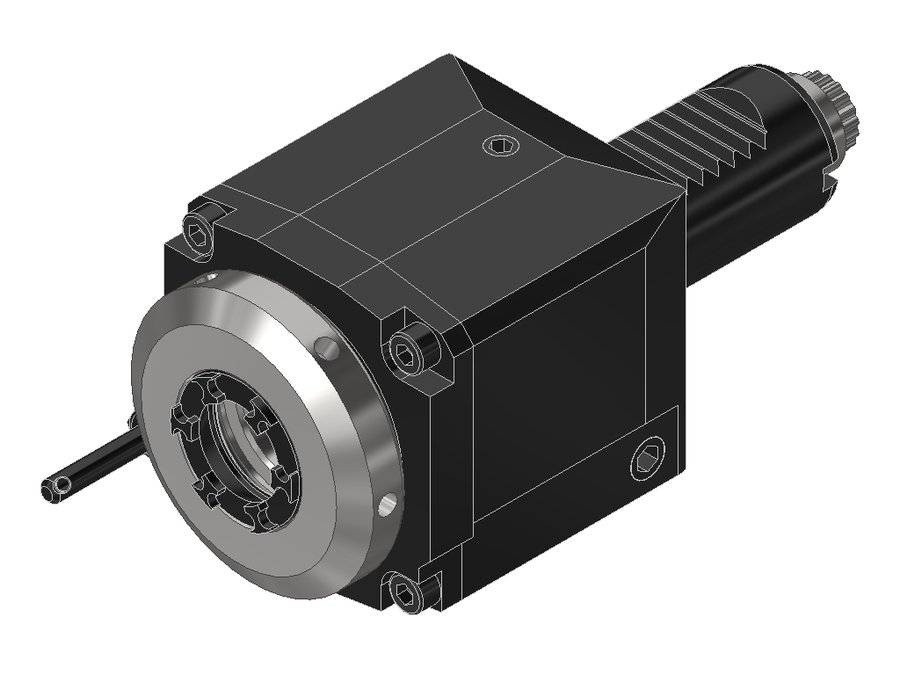

Головка приводная осевая сверлильно-фрезерная EWS 40.3025KRCTXIM#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.3025KRCTXIM#01

Головка приводная осевая сверлильно-фрезерная EWS 40.3025KRCTXIM#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина84 мм
Вылет LPR84 мм
Масса2,512 кг
Высота68 мм
Общая длина151 мм
Заказной номер EWS222766
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент32 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.3025KRCTXIM#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.3025CTXRLIKCIM-CC430VDI30цанга ER257373140
40.3025CTXRLIM-CC430VDI30цанга ER257373140
40.3025G300#0130VDI30цанга ER2591,591,5166
40.3025G300IKCIM30VDI30цанга ER257373147,5
40.3025G300IM#0130VDI30цанга ER257373147,5
40.3025G300RLIKCIM-CC430VDI30цанга ER257373147,5
40.3025KRCTXIM#0130VDI30цанга ER258484151Текущая
40.3025KRG300IKCIM30VDI30цанга ER258484158,5
40.3025KRVL2IM30VDI30цанга ER2595,595,5178,5
40.3025LB10#0130VDI30цанга ER2591,591,5160,5
40.3025LB10IKC30VDI30цанга ER2591,591,5160,5
40.3025LB10IKCIM30VDI30цанга ER257373142

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.3025KRCTXIM#01.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
