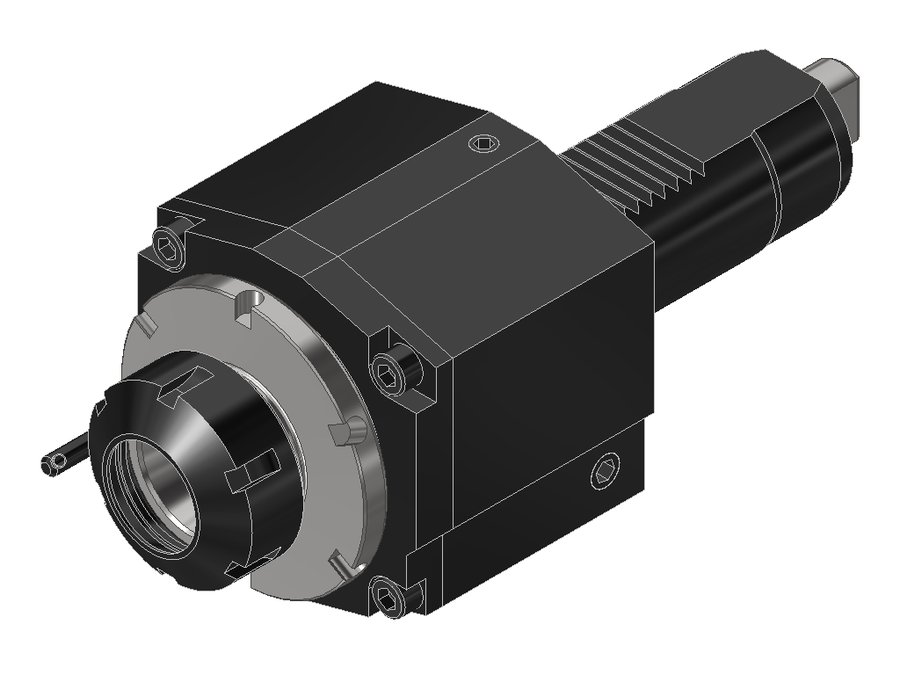

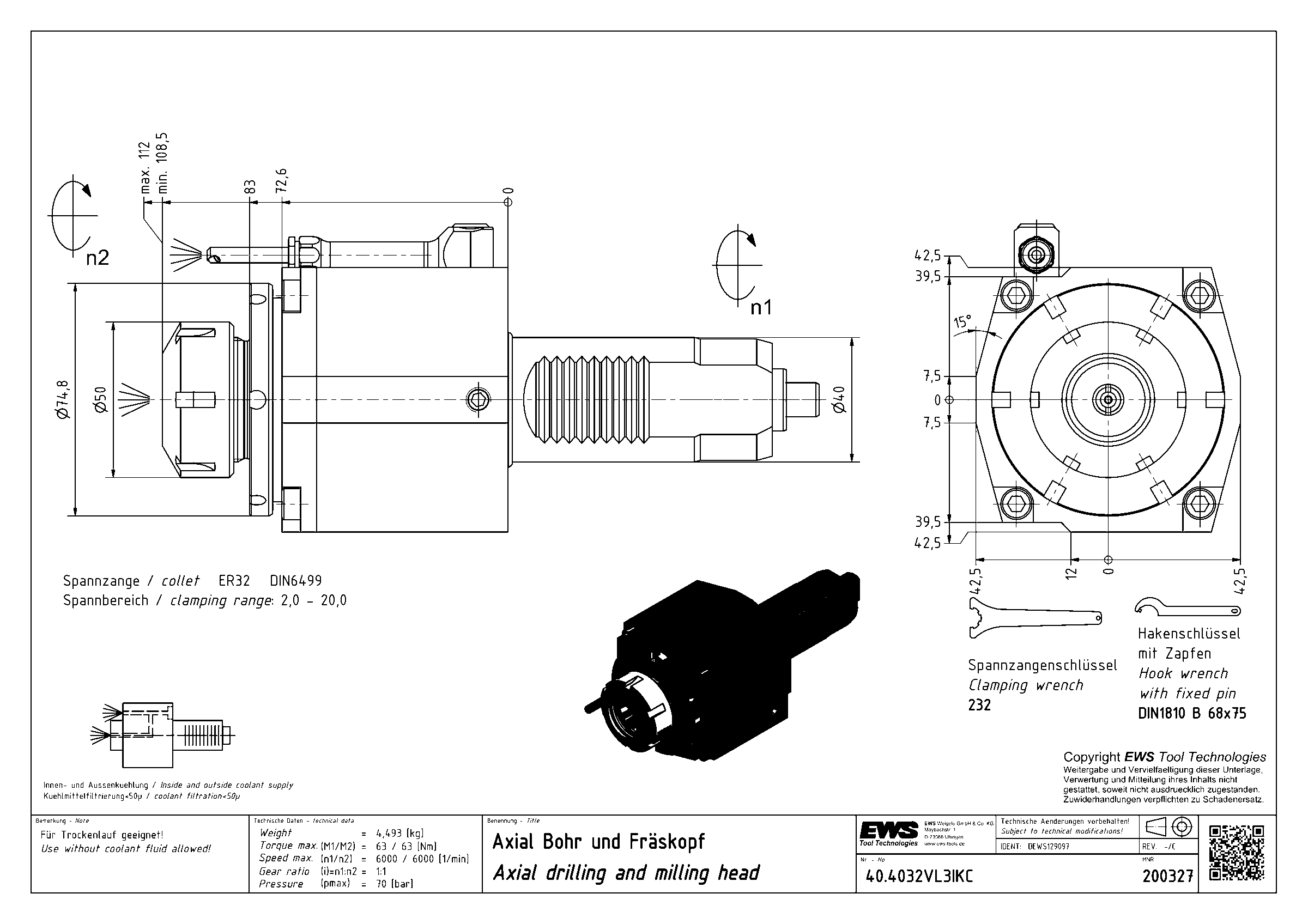

Головка приводная осевая сверлильно-фрезерная EWS 40.4032VL3IKC, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Код интерфейса станка | ZYV04000115 |
|---|---|
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 111 мм |
| Вылет LPR | 111 мм |
| Масса | 4,493 кг |
| Высота | 85 мм |
| Общая длина | 211 мм |
| Заказной номер EWS | 200327 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.4032VL3IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.4032TNAIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 153 | |
| 40.4032TNX65IKIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 162,5 | |
| 40.4032TNX65IM | 40 | VDI40 | цанга ER32 | 78 | 78 | 162,5 | |
| 40.4032TOEMIKCIM | 40 | VDI40 | цанга ER32 | 156 | 156 | 224 | |
| 40.4032TOEMIM#01 | 40 | VDI40 | цанга ER32 | 78 | 78 | 146 | |
| 40.4032VL3EKIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 178 | |
| 40.4032VL3IKC | 40 | VDI40 | цанга ER32 | 111 | 111 | 211 | Текущая |
| 40.4032VL3IKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 178 | |
| 40.4032VLHP3EKIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 163 | |
| 40.4032VLHP3IKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 163 | |
| 40.4032VTCIKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 218 | |
| 40.5025HYDVL5IK | 50 | VDI50 | гидропатрон Ø25 | 111,5 | 111,5 | 227 |
