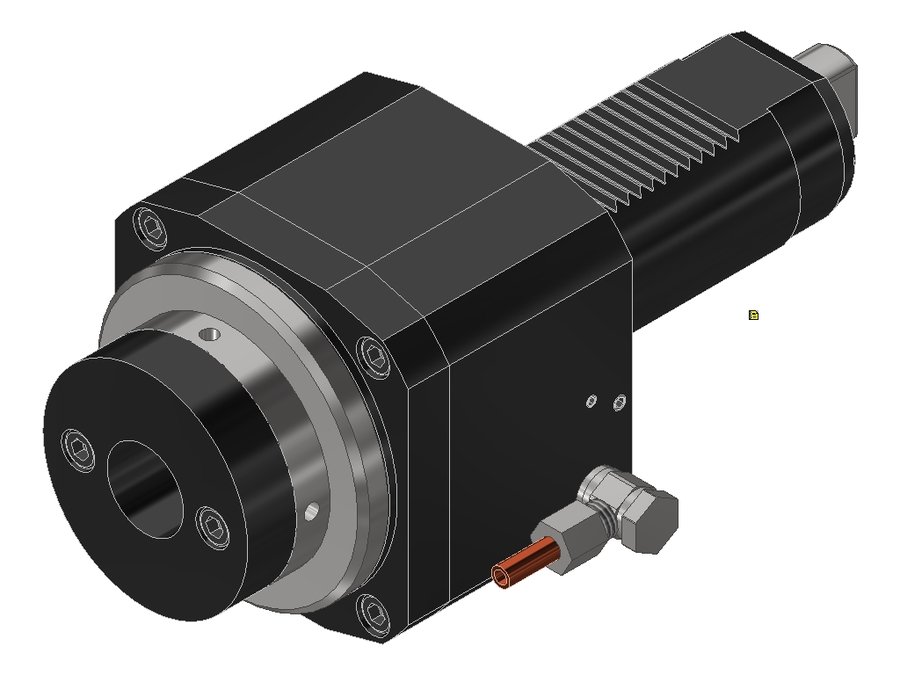

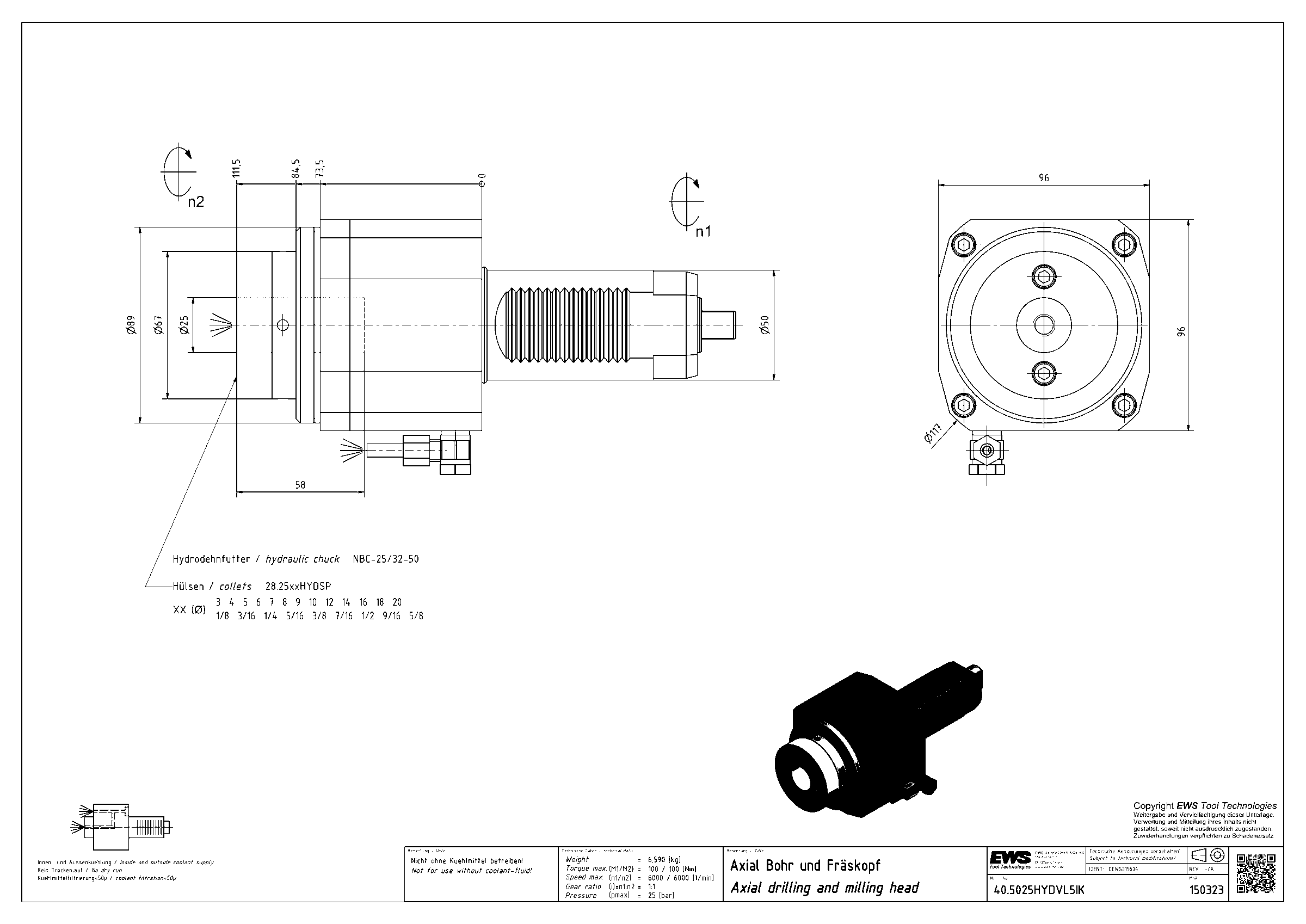

Головка приводная осевая сверлильно-фрезерная EWS 40.5025HYDVL5IK, хвостовик Ø50, гидропатрон Ø25
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.5025HYDVL5IK

Головка приводная осевая сверлильно-фрезерная EWS 40.5025HYDVL5IK, хвостовик Ø50, гидропатрон Ø25

Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL02500115
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ25 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментагидропатрон Ø25
Функциональная длина111,5 мм
Вылет LPR111,5 мм
Масса6,59 кг
Высота96 мм
Общая длина227 мм
Заказной номер EWS150323
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5025HYDVL5IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Интерфейс гидравлического зажима (Hydrostretching)

  • Высокоточный зажим
  • Оптимальная соосность режущей кромки инструмента
  • Демпфирование вибраций и дребезга
  • Для изменения диаметра зажима доступны втулки редукционные
  • Инструмент зажимается одним винтом
  • Дополнительное приспособление не требуется
  • Соблюдать момент затяжки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.

  • Максимальное давление СОЖ 25 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.4032VL3EKIM40VDI40цанга ER327878178
40.4032VL3IKC40VDI40цанга ER32111111211
40.4032VL3IKCIM40VDI40цанга ER327878178
40.4032VLHP3EKIM40VDI40цанга ER327878163
40.4032VLHP3IKCIM40VDI40цанга ER327878163
40.4032VTCIKCIM40VDI40цанга ER327878218
40.5025HYDVL5IK50VDI50гидропатрон Ø25111,5111,5227Текущая
40.5032WN548250VDI50Weldon Ø32141141234
40.5032WNKRTOEMIK50VDI50Weldon Ø32121121205
40.5032WNKRVL5IKC50VDI50Weldon Ø32121121236,5
40.5040KR548050VDI50цанга ER40122122215
40.5040KR5480IK50VDI50цанга ER40122122215

Совместимость

Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.5025HYDVL5IK.

Переходники23

  • 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
  • 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
  • 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
  • 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
  • 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
  • 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
  • 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
  • 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
  • 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
  • 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
  • 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
  • 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
  • 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
  • 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
  • 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
  • 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
  • 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
  • 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
  • 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
  • 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
