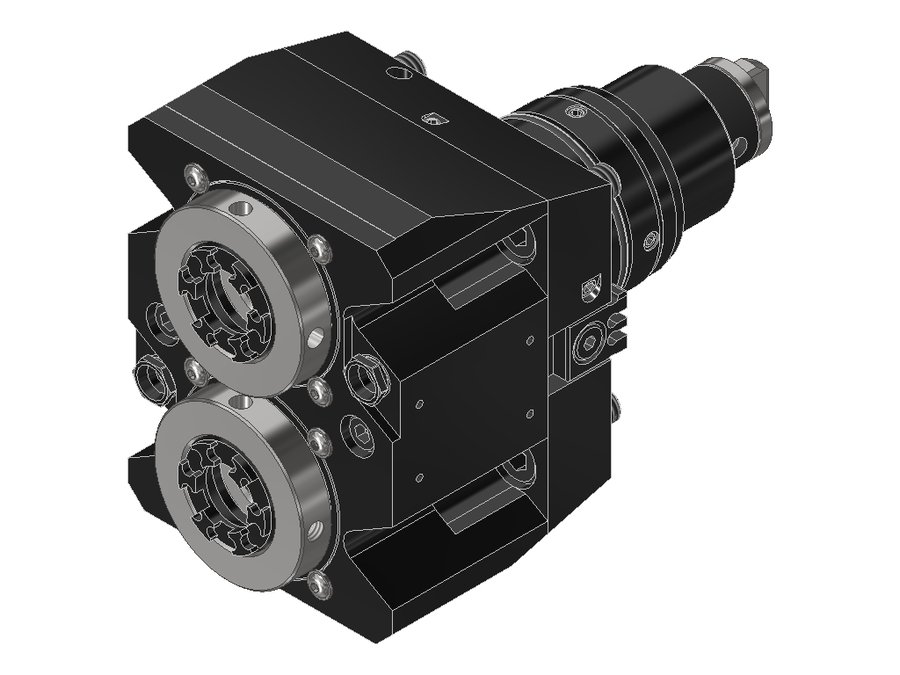

Головка приводная осевая сверлильно-фрезерная EWS 40.4520DY1809PFIKDIMTK50, хвостовик Ø45, под цанги ER20 (Ø2–13 мм), код 200 428E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.4520DY1809PFIKDIMTK50

Головка приводная осевая сверлильно-фрезерная EWS 40.4520DY1809PFIKDIMTK50, хвостовик Ø45, под цанги ER20 (Ø2–13 мм), код 200 428E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB058A4515
Размер цангиER20
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение к станкуBMT45
Присоединение инструментацанга ER20
Функциональная длина75 мм
Масса3,755 кг
Высота79 мм
Общая длина159 мм
Ширина101,8 мм
Заказной номер EWS238048
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4520DY1809PFIKDIMTK50 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER20 DIN 6499

  • Диапазон зажима Ø2–13 мм
  • Для цанги 200 428E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 75 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

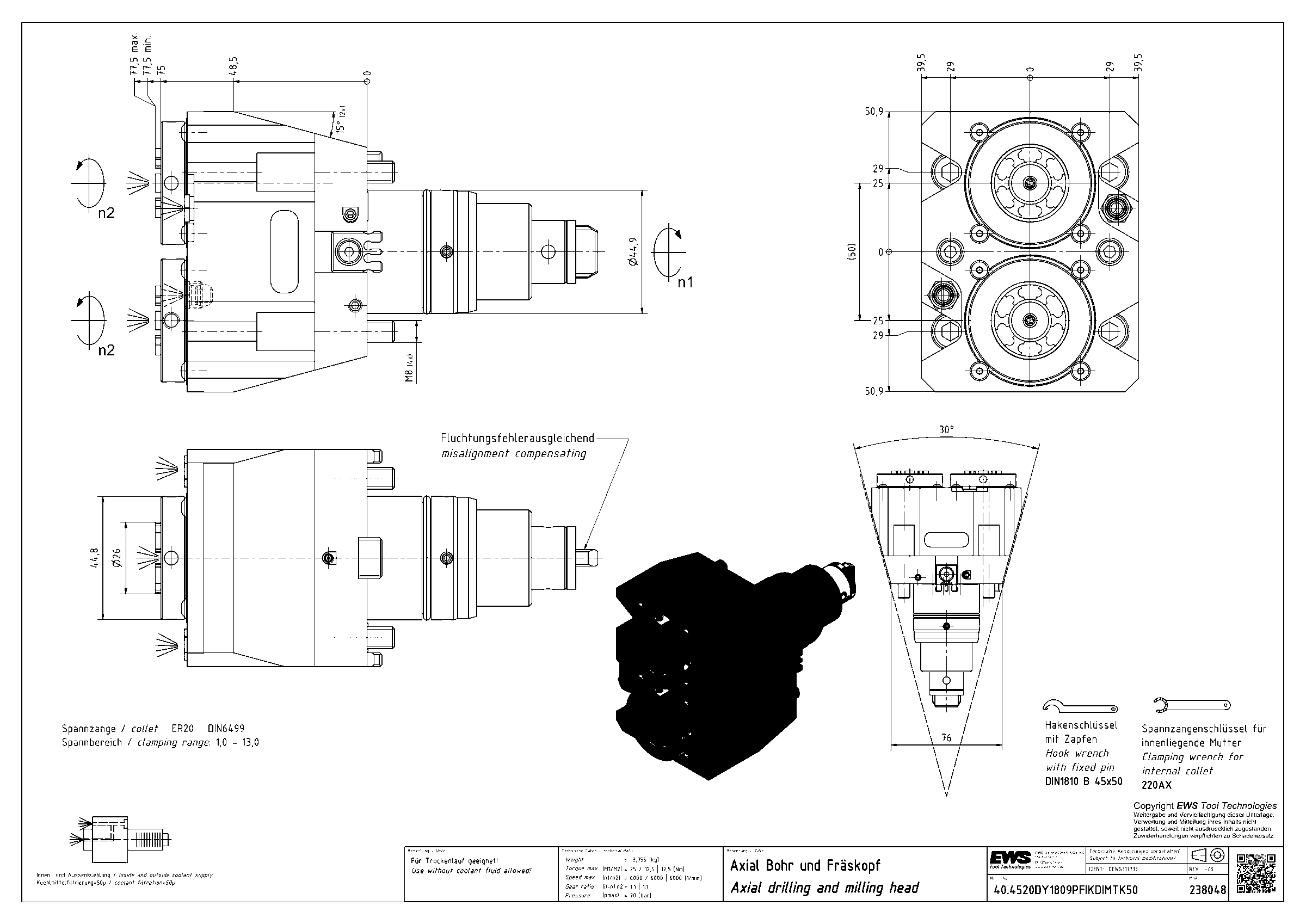

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.4032MT12IM#0140BMT40 Muratecцанга ER3278149,578
40.4032NZEK40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4032NZIKC40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4420NTY3IKCIM44BMT44цанга ER205014150
40.4425NTY3IKCIM44BMT44цанга ER2553,5144,553,5
40.4425NTY3IM44BMT44цанга ER2553,5144,553,5
40.4520DY1809PFIKDIMTK5045BMT45цанга ER2075159—Текущая
40.4520DY1809PFIMTK5045BMT45цанга ER2075159—
40.4525BND1809IKCIM45BMT45Aцанга ER254111741
40.4525BND1809IM45BMT45Aцанга ER254512145
40.4525TC600FIKCIM45BMT45цанга ER255012250
40.4525TC600FIM45BMT45цанга ER255012250

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.4520DY1809PFIKDIMTK50.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 120AXГайка зажимная внутренняя ER (IM) EWS 120AX

Ключи и отвёртки1

  • 220AXКлюч для зажимной гайки EWS 220AX
