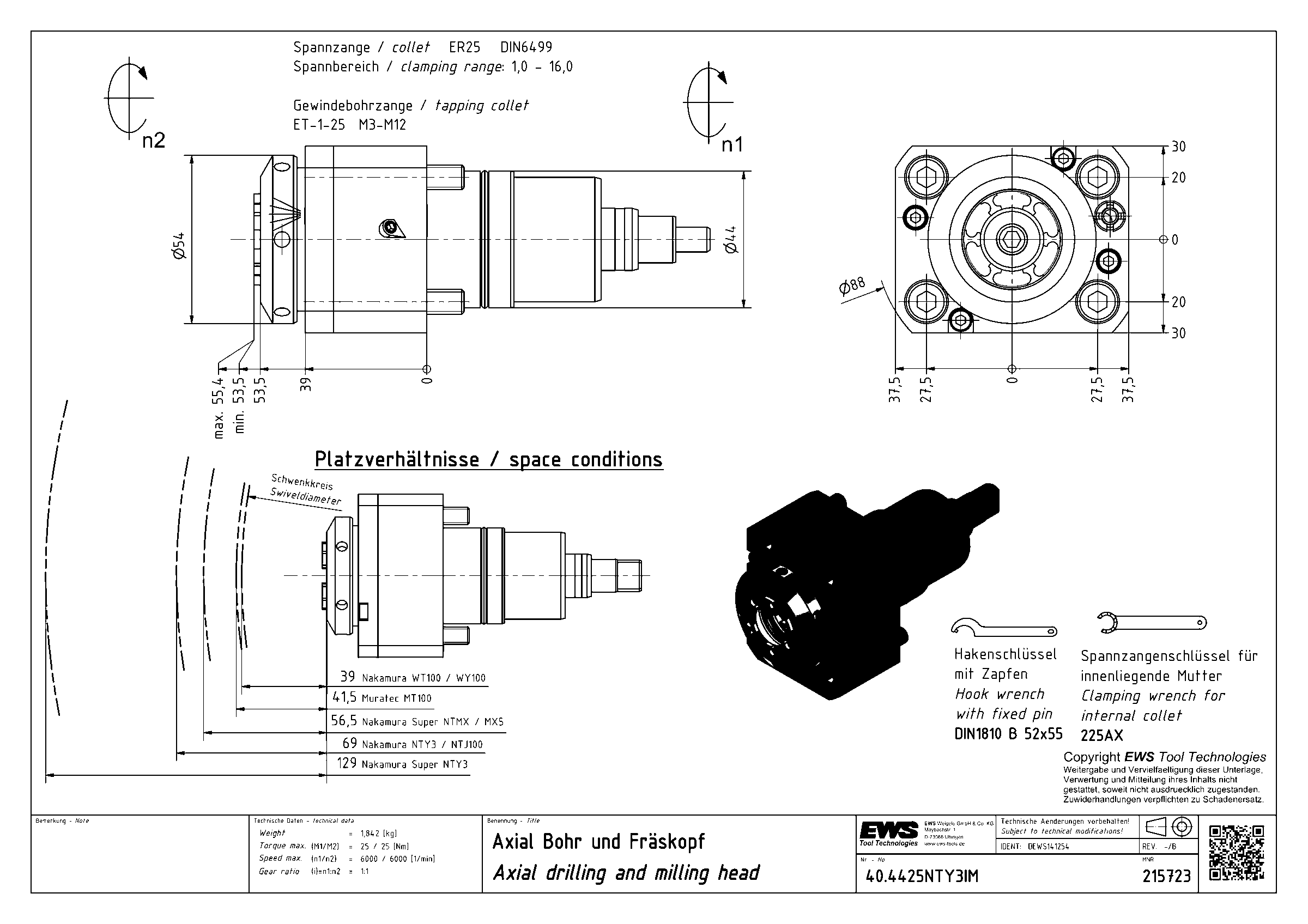

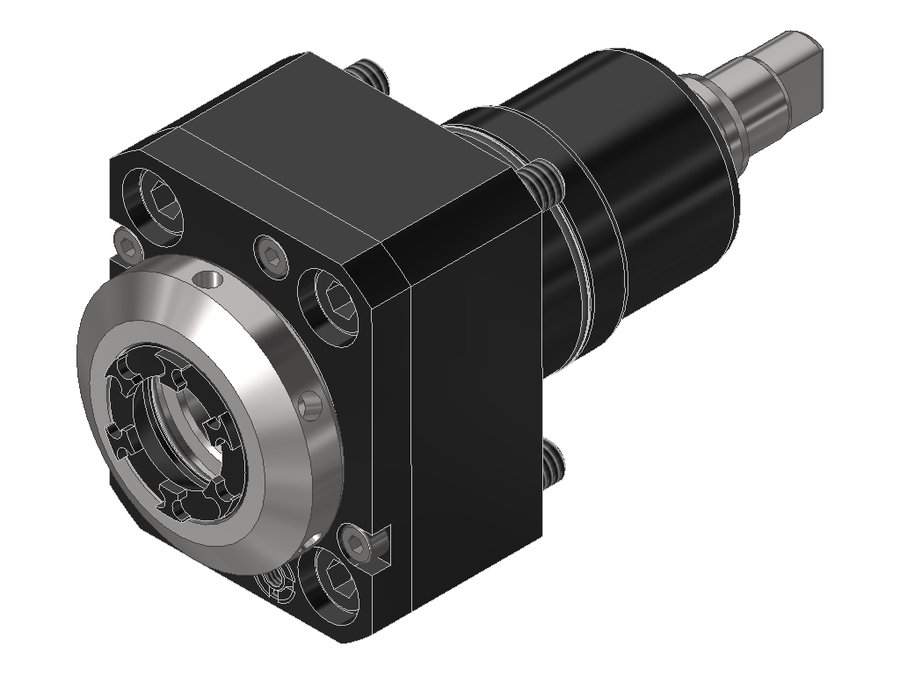

Головка приводная осевая сверлильно-фрезерная EWS 40.4425NTY3IM, хвостовик Ø44, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.4425NTY3IM

Головка приводная осевая сверлильно-фрезерная EWS 40.4425NTY3IM, хвостовик Ø44, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаFLB055A4415
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика44 мм
Исполнениенейтральное
Присоединение к станкуBMT44
Присоединение инструментацанга ER25
Функциональная длина53,5 мм
Вылет LPR53,5 мм
Масса1,842 кг
Высота60 мм
Общая длина144,5 мм
Заказной номер EWS215723
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент25 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4425NTY3IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.4032MT12IKCIM40BMT40 Muratecцанга ER3278149,578
40.4032MT12IM#0140BMT40 Muratecцанга ER3278149,578
40.4032NZEK40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4032NZIKC40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4420NTY3IKCIM44BMT44цанга ER205014150
40.4425NTY3IKCIM44BMT44цанга ER2553,5144,553,5
40.4425NTY3IM44BMT44цанга ER2553,5144,553,5Текущая
40.4520DY1809PFIKDIMTK5045BMT45цанга ER2075159—
40.4520DY1809PFIMTK5045BMT45цанга ER2075159—
40.4525BND1809IKCIM45BMT45Aцанга ER254111741
40.4525BND1809IM45BMT45Aцанга ER254512145
40.4525TC600FIKCIM45BMT45цанга ER255012250

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.4425NTY3IM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки4

  • 225AXКлюч для зажимной гайки EWS 225AX
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 B - 52X55Ключ крючковый с носиком EWS DIN1810 B - 52X55, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
