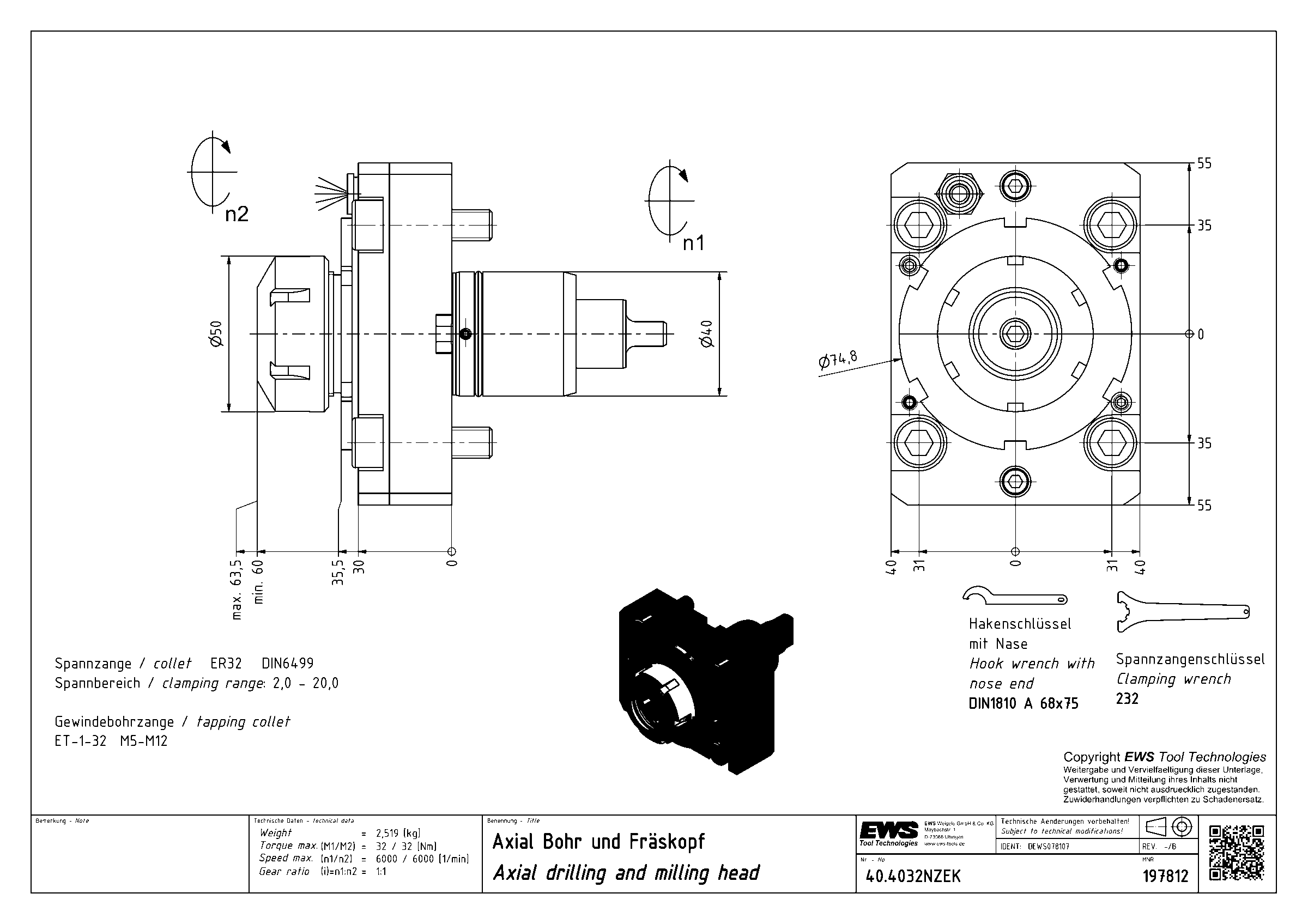

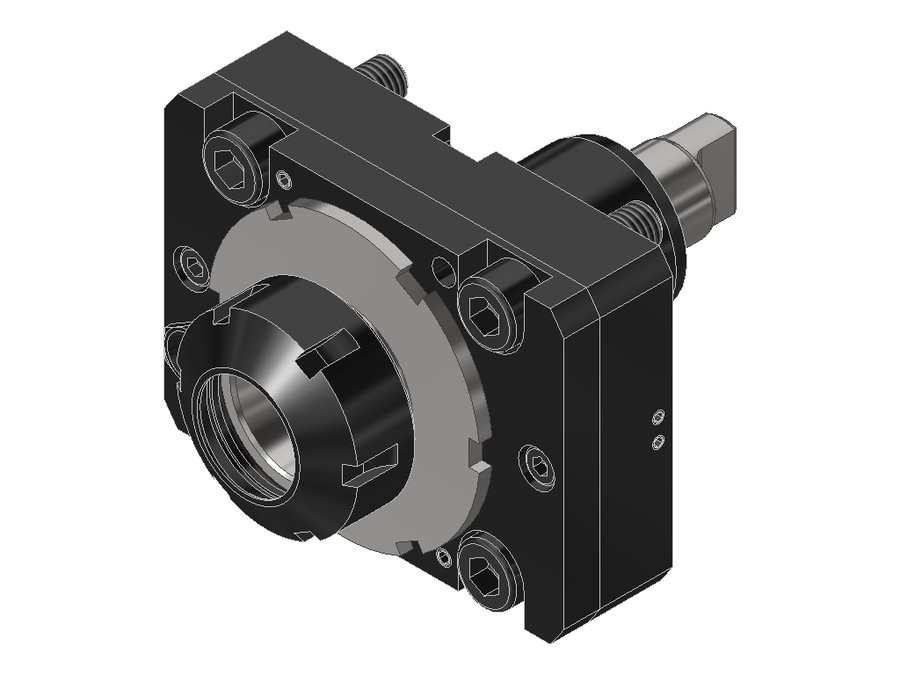

Головка приводная осевая сверлильно-фрезерная EWS 40.4032NZEK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.4032NZEK

Головка приводная осевая сверлильно-фрезерная EWS 40.4032NZEK, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаFLB062B4015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментацанга ER32
Функциональная длина62,5 мм
Вылет LPR62,5 мм
Масса2,519 кг
Высота80 мм
Общая длина131,5 мм
Заказной номер EWS197812
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.4032NZEK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.4025NZIM40BMT40 DMG Moriцанга ER255112051
40.4025TM3000IKCIM40BMT40 Takisawaцанга ER256012960
40.4025TS4000V20EKIM40BMT40 Takisawaцанга ER256013260
40.4025TS4000V20IKCIM40BMT40 Takisawaцанга ER256013260
40.4032MT12IKCIM40BMT40 Muratecцанга ER3278149,578
40.4032MT12IM#0140BMT40 Muratecцанга ER3278149,578
40.4032NZEK40BMT40 DMG Moriцанга ER3262,5131,562,5Текущая
40.4032NZIKC40BMT40 DMG Moriцанга ER3262,5131,562,5
40.4420NTY3IKCIM44BMT44цанга ER205014150
40.4425NTY3IKCIM44BMT44цанга ER2553,5144,553,5
40.4425NTY3IM44BMT44цанга ER2553,5144,553,5
40.4520DY1809PFIKDIMTK5045BMT45цанга ER2075159—

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.4032NZEK.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1
