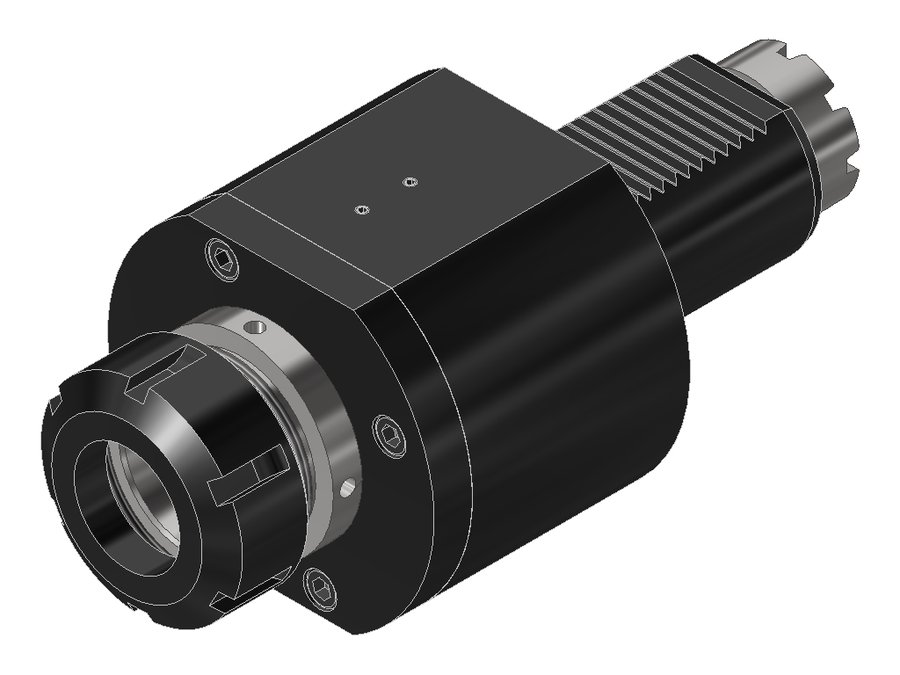

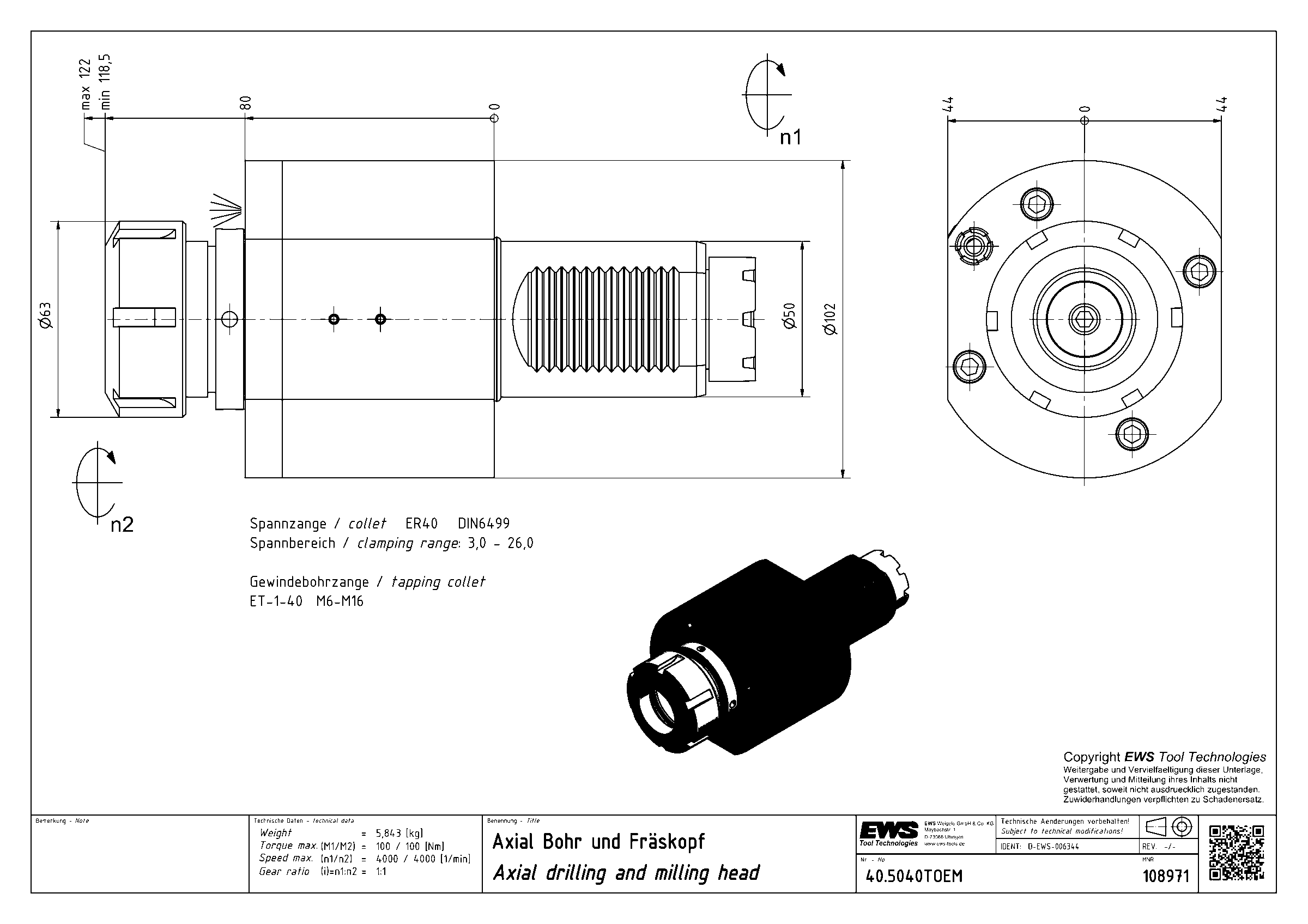

Головка приводная осевая сверлильно-фрезерная EWS 40.5040TOEM, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.5040TOEM

Головка приводная осевая сверлильно-фрезерная EWS 40.5040TOEM, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаZYV05000115
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментацанга ER40
Функциональная длина125 мм
Вылет LPR125 мм
Масса5,843 кг
Высота88 мм
Общая длина209 мм
Заказной номер EWS108971
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5040TOEM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.5040KR5482IK50VDI50цанга ER40122122215
40.5040LB3550VDI50цанга ER40123123228
40.5040LB35IK50VDI50цанга ER40122122227
40.5040LU35IK50VDI50цанга ER40122122228
40.5040TNA60050VDI50цанга ER40137137242
40.5040TNA600IK50VDI50цанга ER40137137242
40.5040TOEM50VDI50цанга ER40125125209Текущая
40.5040TOEMIK50VDI50цанга ER40122122206
40.5040VL550VDI50цанга ER40122122237,5
40.5040VL5IKD50VDI50цанга ER40122122237,5
40.6040KRTOEM60VDI60цанга ER40141141241
40.6040KRTOEMIK60VDI60цанга ER40141141241

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.5040TOEM.

Ключи и отвёртки3

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 B - 25X28Ключ крючковый с носиком EWS DIN1810 B - 25X28, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
