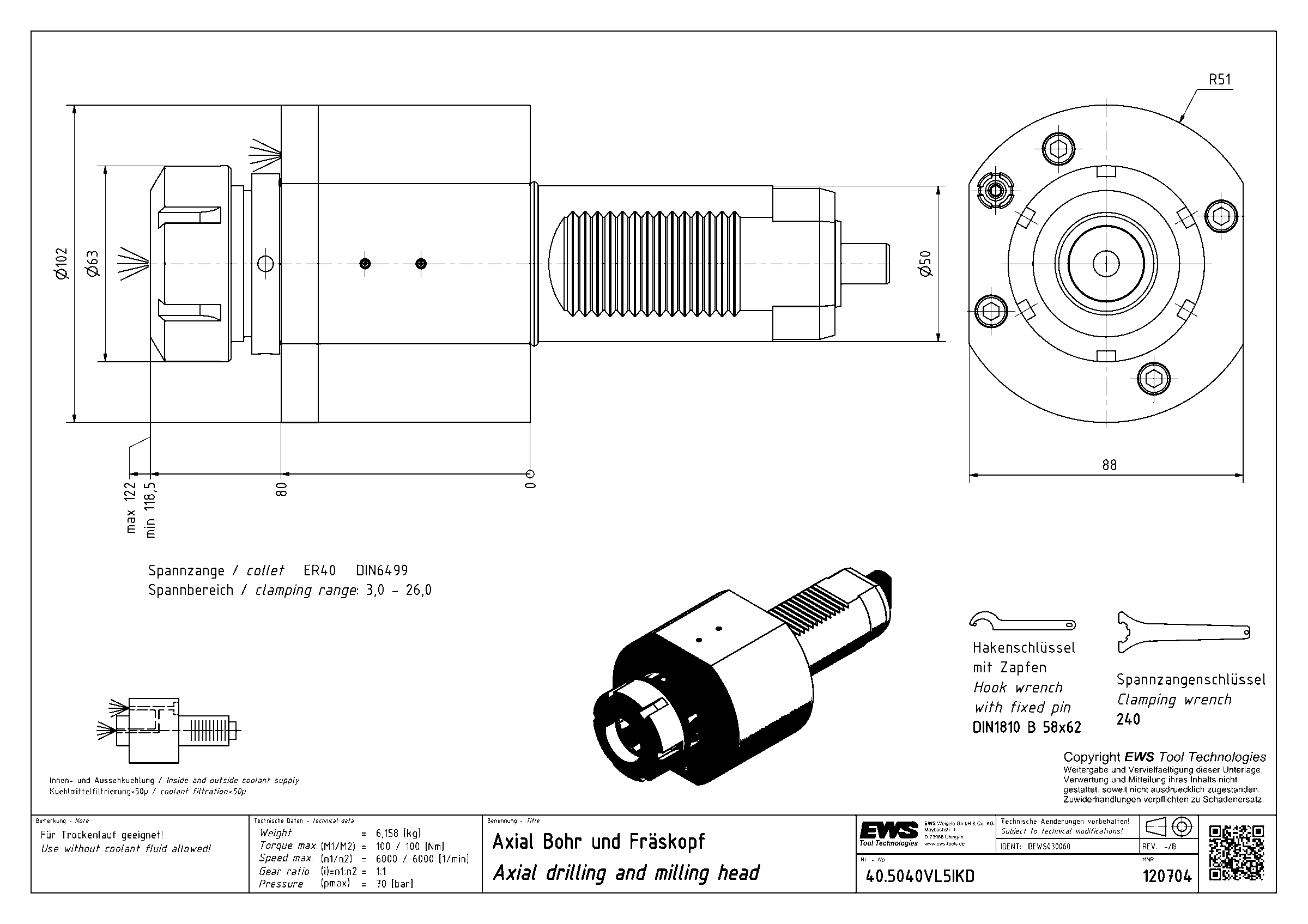

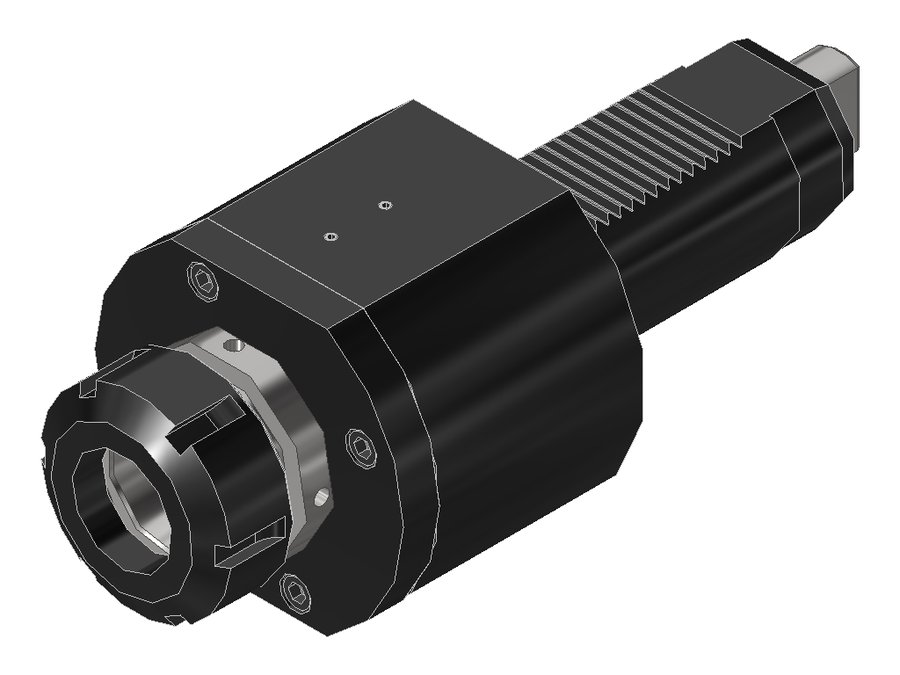

Головка приводная осевая сверлильно-фрезерная EWS 40.5040VL5IKD, хвостовик Ø50, под цанги ER40 (Ø4–26 мм), код 400 472E
| Код интерфейса станка | ZYV05000115 |
|---|---|
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 122 мм |
| Вылет LPR | 122 мм |
| Масса | 6,158 кг |
| Высота | 88 мм |
| Общая длина | 237,5 мм |
| Заказной номер EWS | 120704 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.5040VL5IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.5040LU35IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 228 | |
| 40.5040TNA600 | 50 | VDI50 | цанга ER40 | 137 | 137 | 242 | |
| 40.5040TNA600IK | 50 | VDI50 | цанга ER40 | 137 | 137 | 242 | |
| 40.5040TOEM | 50 | VDI50 | цанга ER40 | 125 | 125 | 209 | |
| 40.5040TOEMIK | 50 | VDI50 | цанга ER40 | 122 | 122 | 206 | |
| 40.5040VL5 | 50 | VDI50 | цанга ER40 | 122 | 122 | 237,5 | |
| 40.5040VL5IKD | 50 | VDI50 | цанга ER40 | 122 | 122 | 237,5 | Текущая |
| 40.6040KRTOEM | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6040KRTOEMIK | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6050KR1809 | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR1809IK | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR5482IK | 60 | VDI60 | цанга ER50 | 131,7 | 131,7 | 239,7 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.5040VL5IKD.
Ключи и отвёртки3
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
