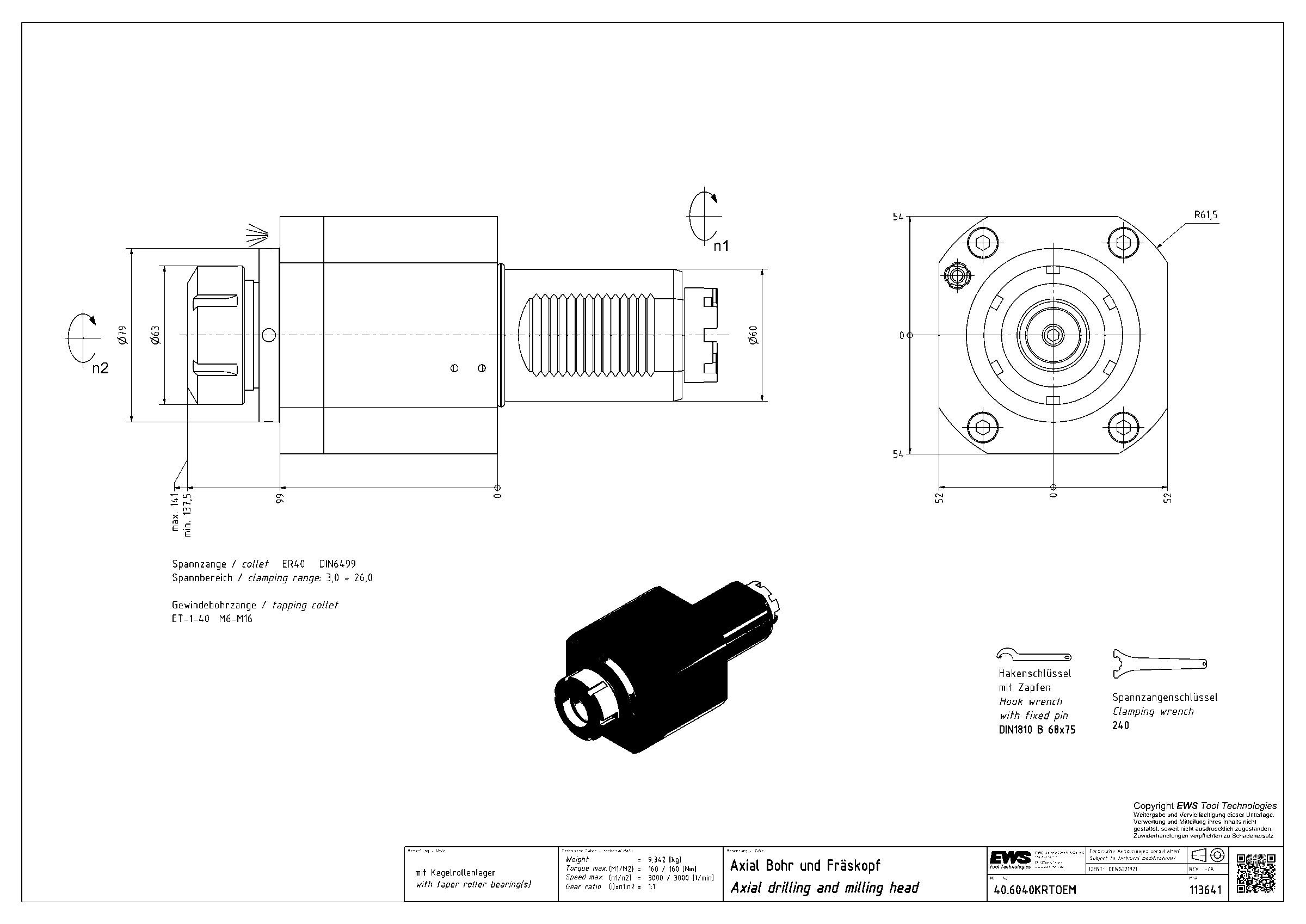

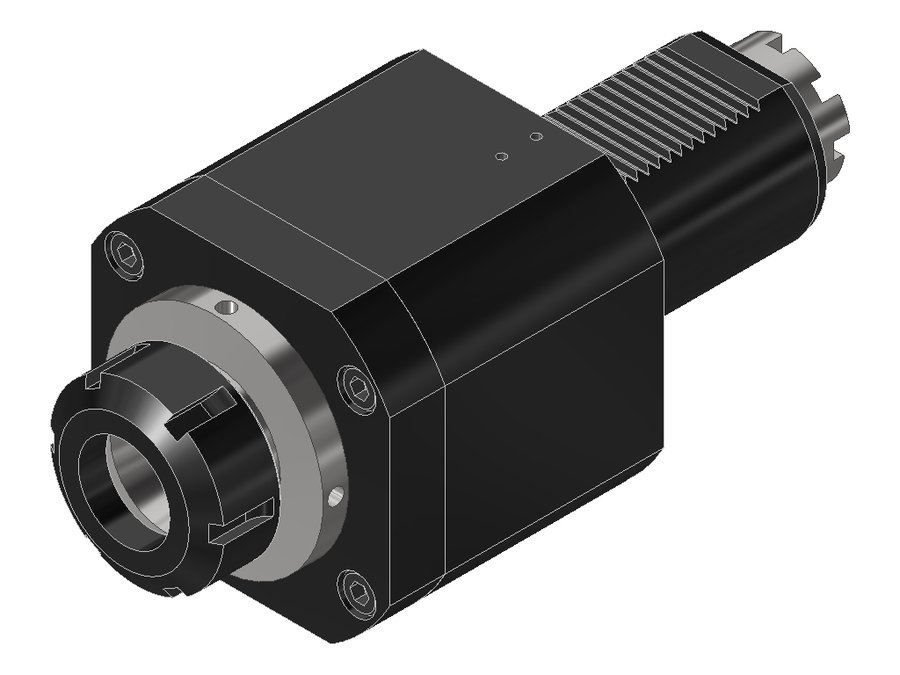

Головка приводная осевая сверлильно-фрезерная EWS 40.6040KRTOEM, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
| Код интерфейса станка | ZYV06000115 |
|---|---|
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 141 мм |
| Вылет LPR | 141 мм |
| Масса | 9,342 кг |
| Высота | 104 мм |
| Общая длина | 241 мм |
| Заказной номер EWS | 113641 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Макс. крутящий момент | 160 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.6040KRTOEM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.5040TNA600 | 50 | VDI50 | цанга ER40 | 137 | 137 | 242 | |
| 40.5040TNA600IK | 50 | VDI50 | цанга ER40 | 137 | 137 | 242 | |
| 40.5040TOEM | 50 | VDI50 | цанга ER40 | 125 | 125 | 209 | |
| 40.5040TOEMIK | 50 | VDI50 | цанга ER40 | 122 | 122 | 206 | |
| 40.5040VL5 | 50 | VDI50 | цанга ER40 | 122 | 122 | 237,5 | |
| 40.5040VL5IKD | 50 | VDI50 | цанга ER40 | 122 | 122 | 237,5 | |
| 40.6040KRTOEM | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | Текущая |
| 40.6040KRTOEMIK | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6050KR1809 | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR1809IK | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR5482IK | 60 | VDI60 | цанга ER50 | 131,7 | 131,7 | 239,7 | |
| 40.6050KRLB45 | 60 | VDI60 | цанга ER50 | 263,4 | 263,4 | 392,4 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.6040KRTOEM.
Ключи и отвёртки3
- 240 (EWS 106734)Ключ для зажимной гайки EWS 240
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 80X90Ключ крючковый с носиком EWS DIN1810 B - 80X90, для гаек с радиальными отверстиями
Гайки цанговые1
- 140 (EWS 104742)Гайка EWS 140, тип UM/RD
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
