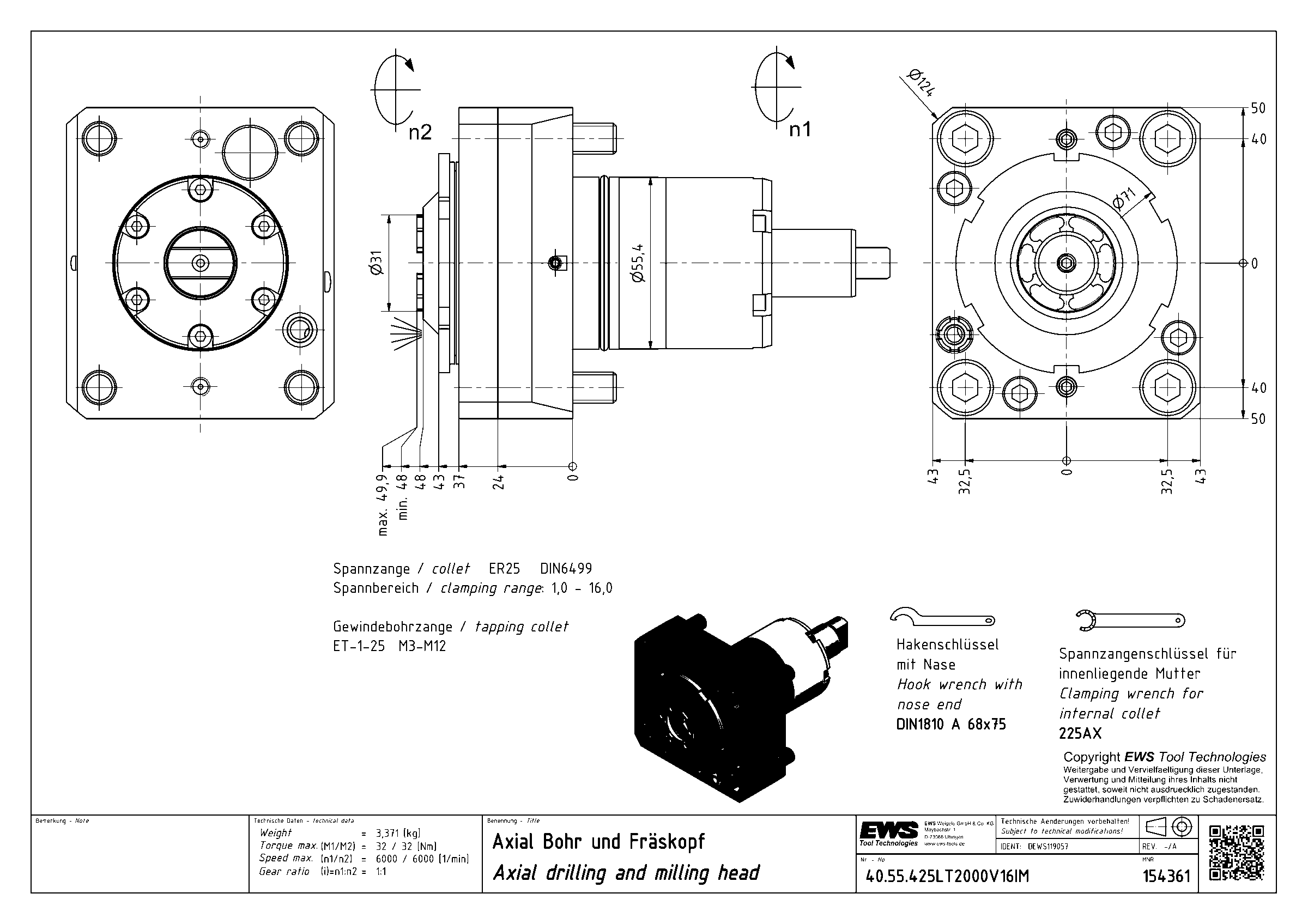

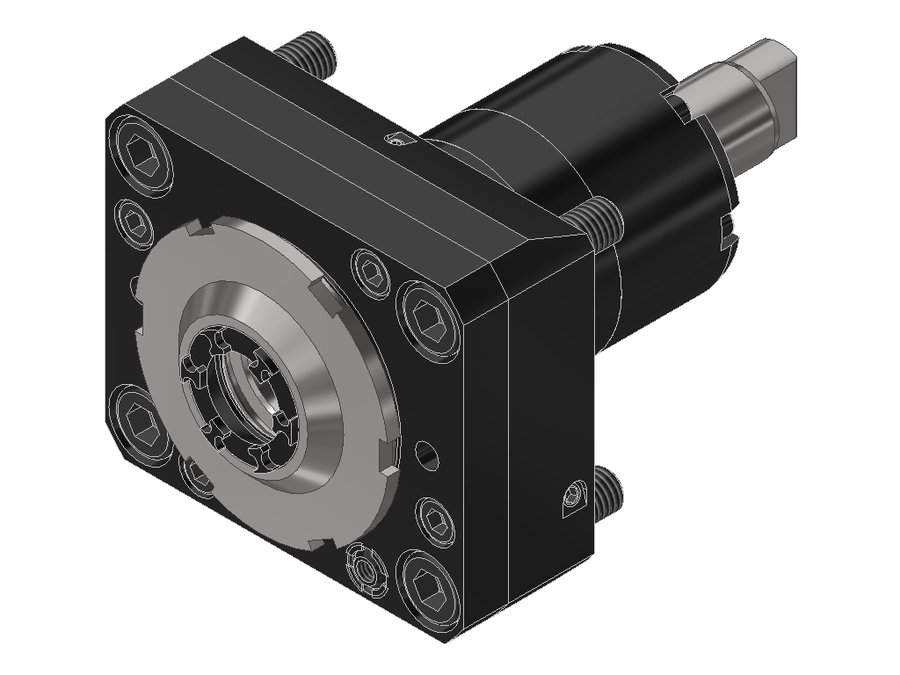

Головка приводная осевая сверлильно-фрезерная EWS 40.55.425LT2000V16IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.55.425LT2000V16IM

Головка приводная осевая сверлильно-фрезерная EWS 40.55.425LT2000V16IM, хвостовик Ø55,револьвер V16, паз 4 мм, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаFLB065A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55,4 мм
Исполнениенейтральное
Присоединение к станкуBMT55 Okuma
Присоединение инструментацанга ER25
Функциональная длина48 мм
Вылет LPR48 мм
Масса3,371 кг
Высота86 мм
Общая длина150 мм
Заказной номер EWS154361
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент32 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.55.425LT2000V16IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.45VX31809PFIKC45BMT45EWS Varia VX34613450
40.54VX4BND180954BMT54 MiyanoEWS Varia VX45312957
40.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX45312957
40.55.4VX3LT2000V1655,4BMT55 OkumaEWS Varia VX36216866
40.55.4VX3LT2000V16IKD55,4BMT55 OkumaEWS Varia VX36216866
40.55.425LT2000V16IKDIM55,4BMT55 Okumaцанга ER254815048
40.55.425LT2000V16IM55,4BMT55 Okumaцанга ER254815048Текущая
40.55C3TW10IKC55BMT55CPSC 3251,5167,559,5
40.55C4VL2F55BMT55PSC 4064150,567,5
40.55C4VL2FIKC55BMT55PSC 4064150,567,5
40.55C4VL4F55BMT55PSC 406416767
40.55C4VL4FIKC55BMT55PSC 406416767
