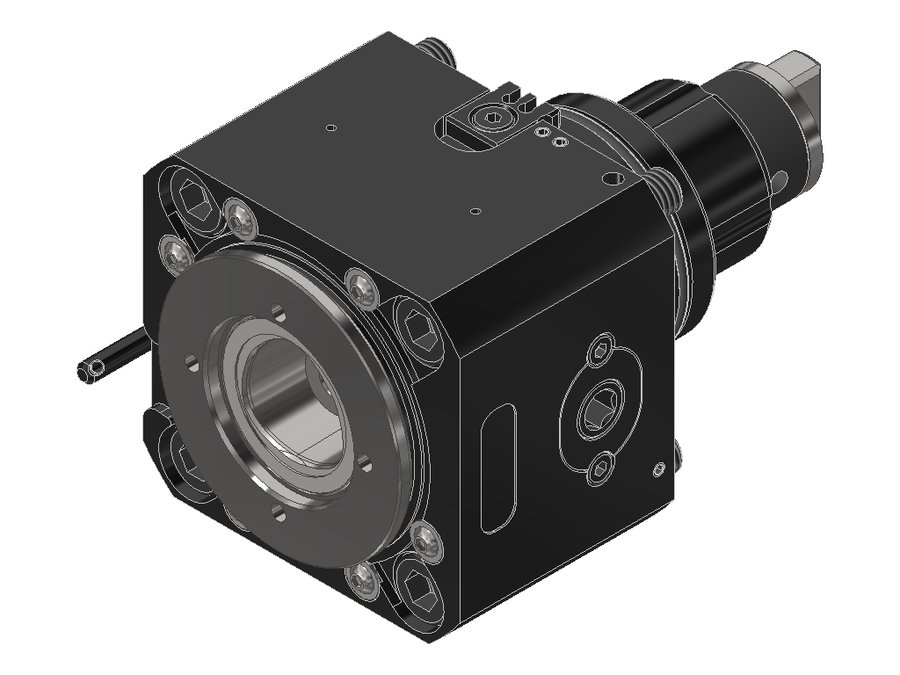

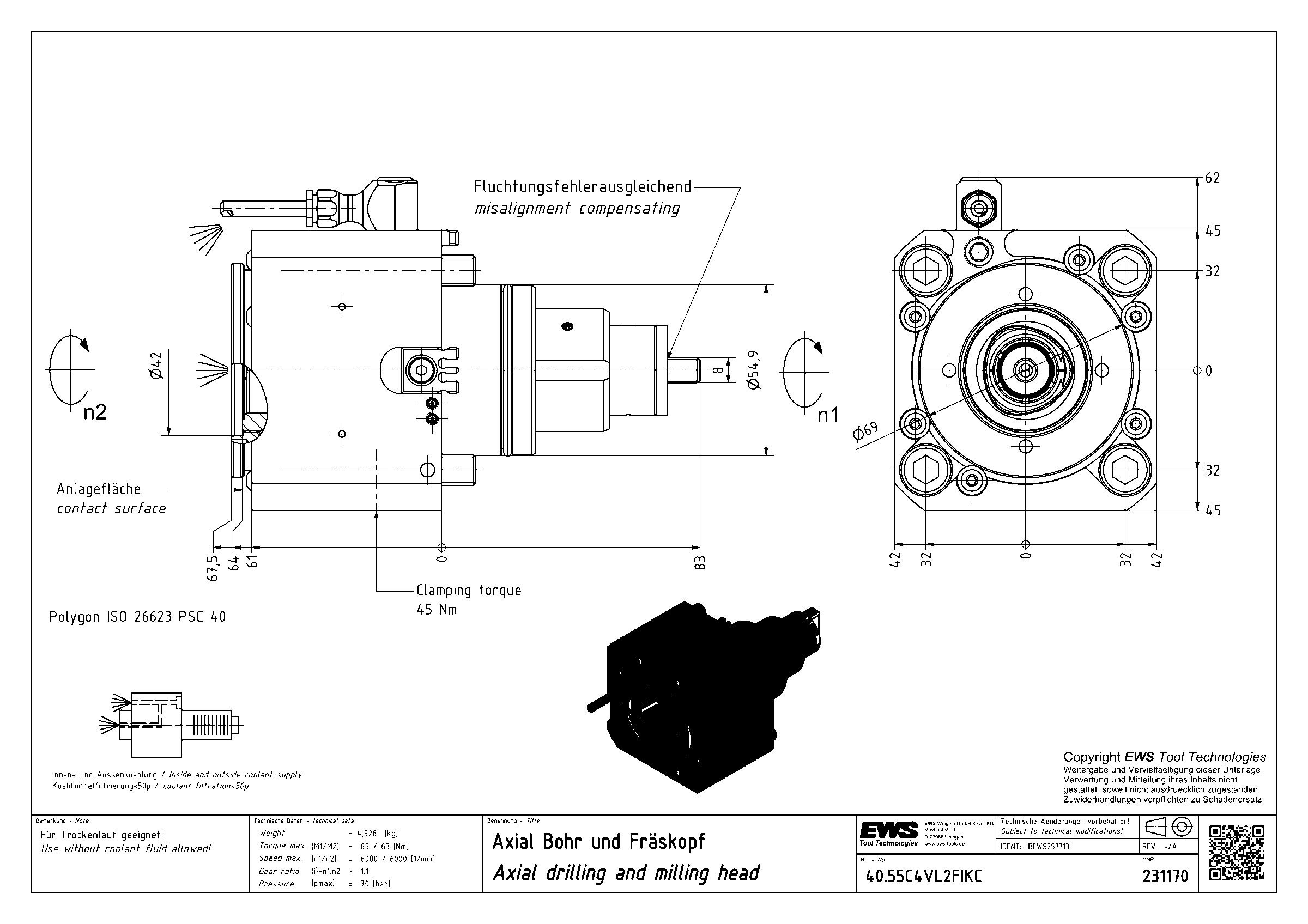

Головка приводная осевая сверлильно-фрезерная EWS 40.55C4VL2FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.55C4VL2FIKC

Головка приводная осевая сверлильно-фрезерная EWS 40.55C4VL2FIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаPSC 40
Функциональная длина64 мм
Вылет LPR67,5 мм
Масса4,928 кг
Высота84 мм
Общая длина150,5 мм
Заказной номер EWS231170
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.55C4VL2FIKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.55.4VX3LT2000V1655,4BMT55 OkumaEWS Varia VX36216866
40.55.4VX3LT2000V16IKD55,4BMT55 OkumaEWS Varia VX36216866
40.55.425LT2000V16IKDIM55,4BMT55 Okumaцанга ER254815048
40.55.425LT2000V16IM55,4BMT55 Okumaцанга ER254815048
40.55C3TW10IKC55BMT55CPSC 3251,5167,559,5
40.55C4VL2F55BMT55PSC 4064150,567,5
40.55C4VL2FIKC55BMT55PSC 4064150,567,5Текущая
40.55C4VL4F55BMT55PSC 406416767
40.55C4VL4FIKC55BMT55PSC 406416767
40.55C4VLHP2F55BMT55PSC 4064152,567,5
40.55C4VLHP2FIKC55BMT55PSC 4064152,567,5
40.55C31809PF55BMT55PSC 325516662

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.55C4VL2FIKC.
