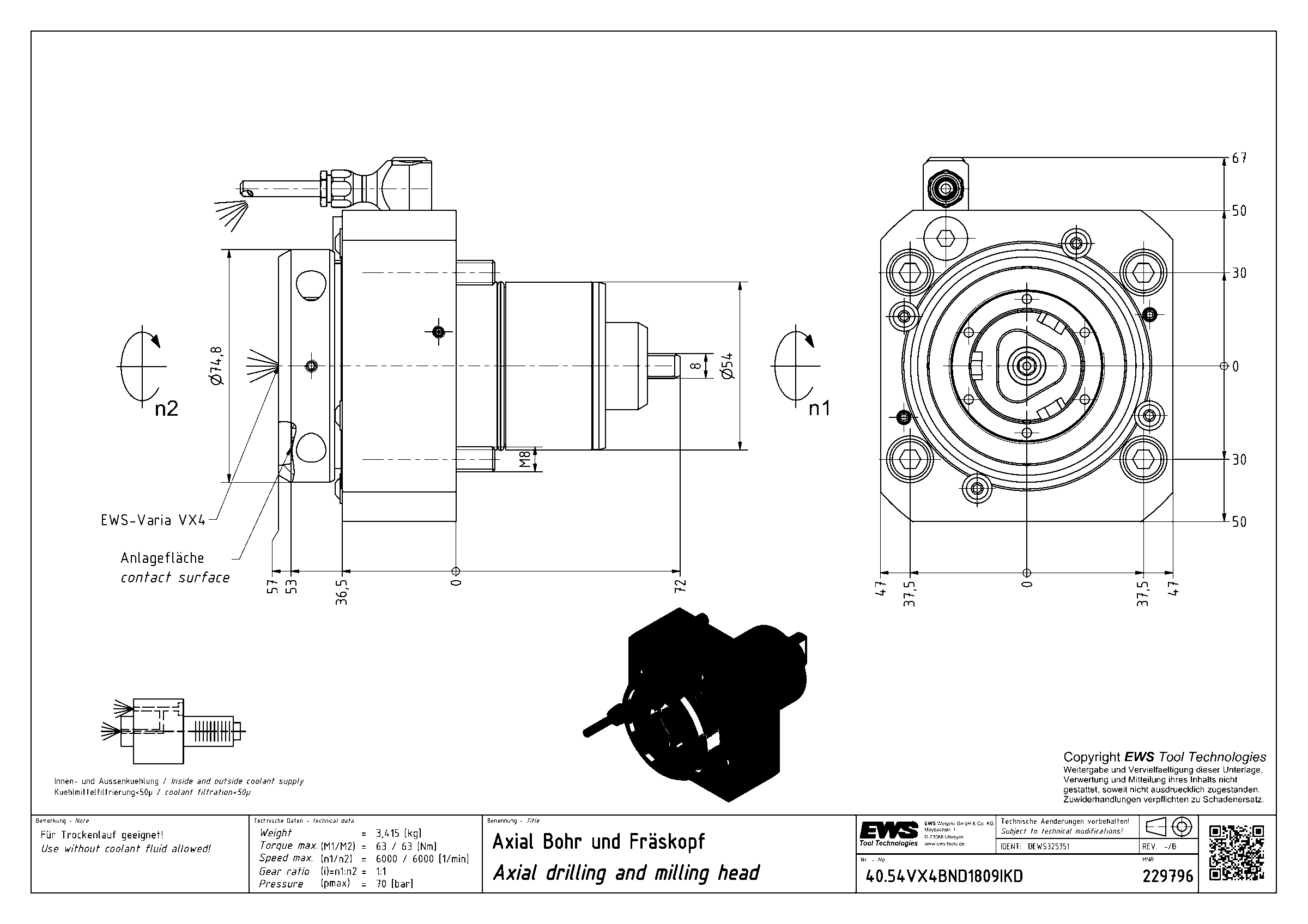

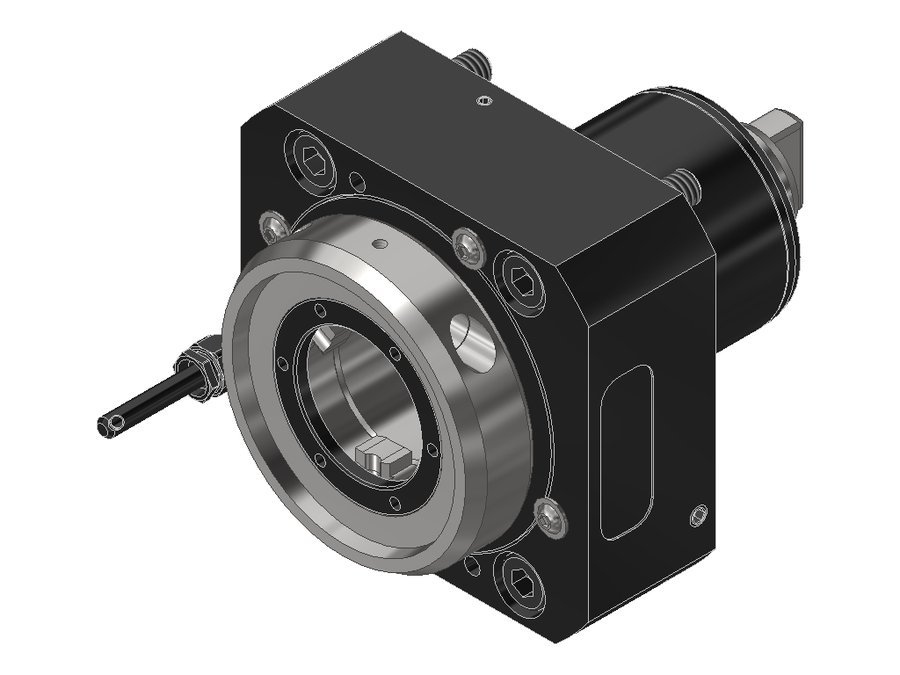

Головка приводная осевая сверлильно-фрезерная EWS 40.54VX4BND1809IKD, хвостовик Ø54, система EWS Varia VX4
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.54VX4BND1809IKD

Головка приводная осевая сверлильно-фрезерная EWS 40.54VX4BND1809IKD, хвостовик Ø54, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB075A5415
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика54 мм
Исполнениенейтральное
Присоединение к станкуBMT54 Miyano
Присоединение инструментаEWS Varia VX4
Функциональная длина53 мм
Вылет LPR57 мм
Масса3,415 кг
Высота94 мм
Общая длина129 мм
Заказной номер EWS229796
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
