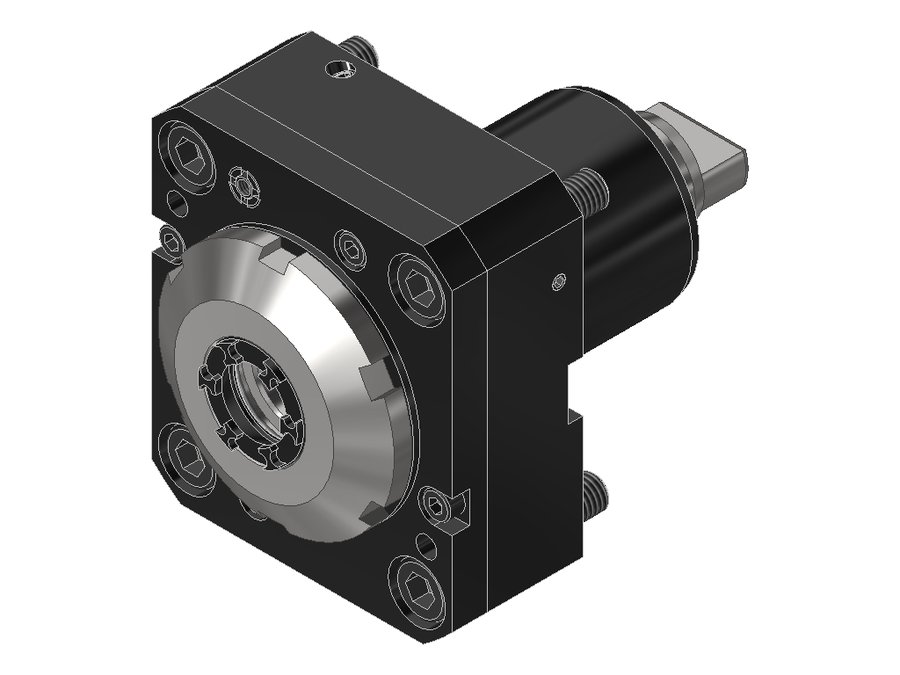

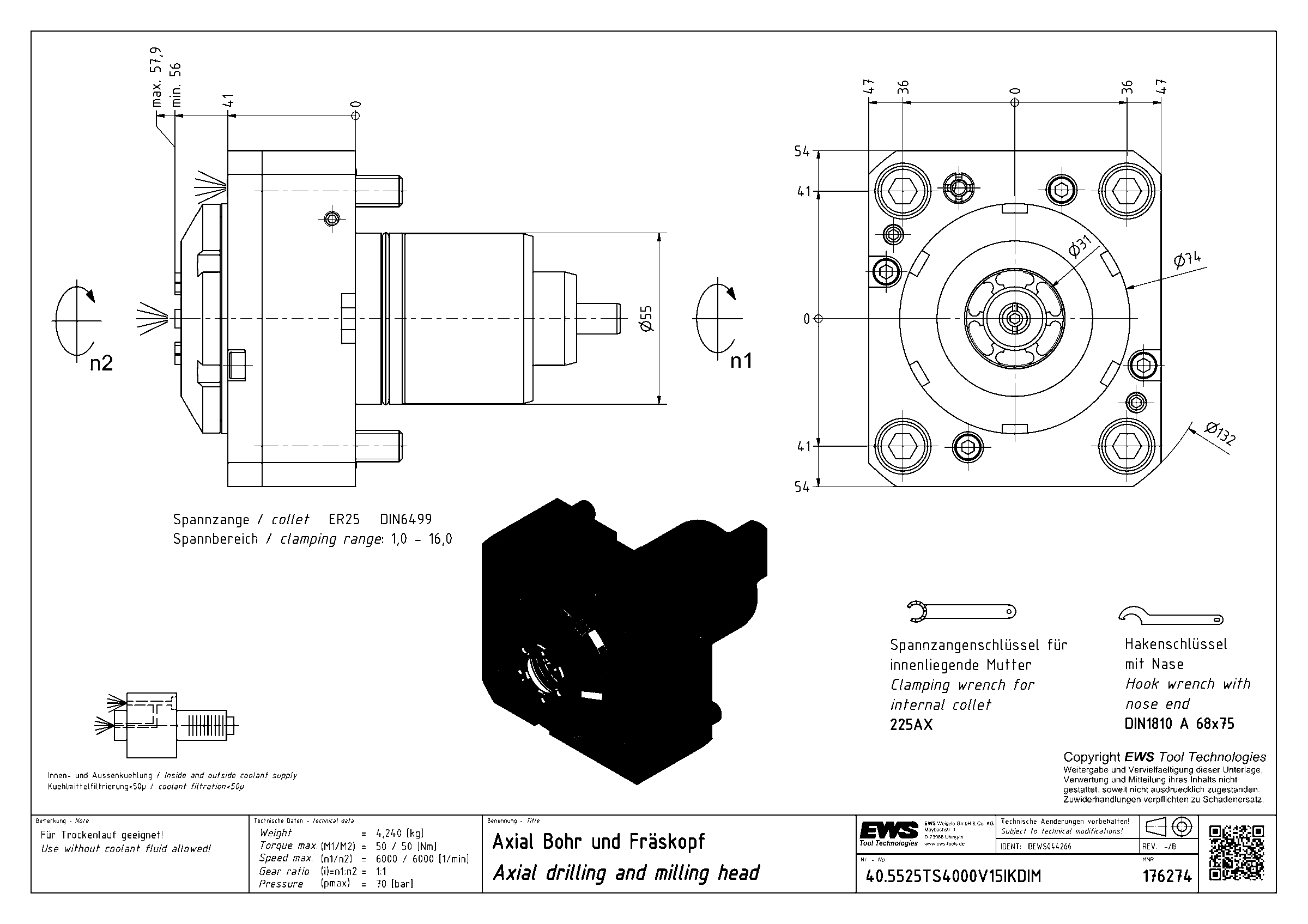

Головка приводная осевая сверлильно-фрезерная EWS 40.5525TS4000V15IKDIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.5525TS4000V15IKDIM

Головка приводная осевая сверлильно-фрезерная EWS 40.5525TS4000V15IKDIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Код интерфейса станкаFLB072F5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55F Takisawa
Присоединение инструментацанга ER25
Функциональная длина56 мм
Вылет LPR56 мм
Масса4,24 кг
Высота94 мм
Общая длина141 мм
Заказной номер EWS176274
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5525TS4000V15IKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.5432BND1809IM54BMT54 Miyanoцанга ER325312553
40.5520WNKRTW10IKC55BMT55CWeldon Ø20———
40.5525BIG1809IKCIM#0155BMT55 Bigliaцанга ER255715157
40.5525BIG1809IM#0255BMT55 Bigliaцанга ER255715157
40.5525KRBIG1809IKCIM55BMT55 Bigliaцанга ER255715157
40.5525KRBIG1809IM55BMT55 Bigliaцанга ER255715157
40.5525TS4000V15IKDIM55BMT55F Takisawaцанга ER255614156Текущая
40.5525TW10IKCIM55BMT55Cцанга ER2545,5153,545,5
40.5525TW10IM55BMT55Cцанга ER2545,5153,545,5
40.5525VL2FIKCIM55BMT55цанга ER255714057
40.5525VL2FIM55BMT55цанга ER255714057
40.5525VL4FIKCIM55BMT55цанга ER255715757

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.5525TS4000V15IKDIM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
  • DIN1810 A - 68X75Ключ крючковый с носиком EWS DIN1810 A - 68X75, для гаек с наружной резьбой

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
