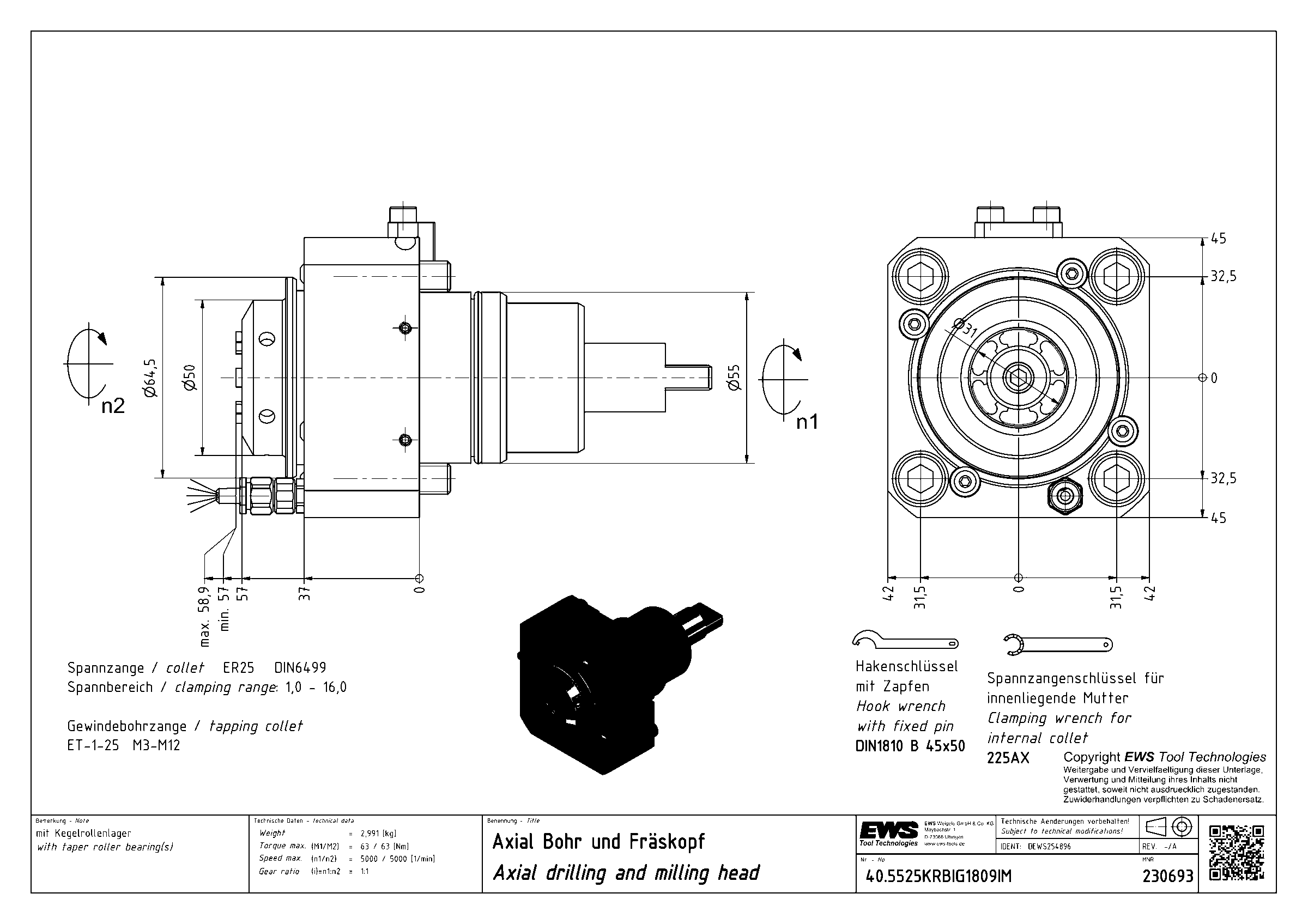

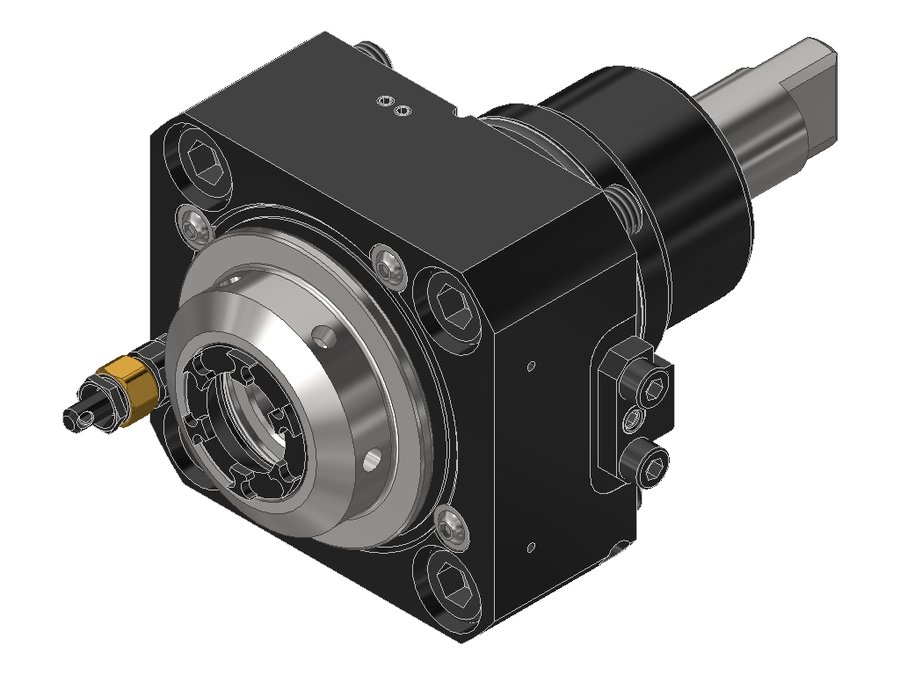

Головка приводная осевая сверлильно-фрезерная EWS 40.5525KRBIG1809IM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.5525KRBIG1809IM

Головка приводная осевая сверлильно-фрезерная EWS 40.5525KRBIG1809IM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER25
Функциональная длина57 мм
Вылет LPR57 мм
Масса2,991 кг
Высота84 мм
Общая длина151 мм
Заказной номер EWS230693
Передаточное отношение1:1
Макс. частота вращения5000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5525KRBIG1809IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.5432BND1809IKDIM54BMT54 Miyanoцанга ER326013260
40.5432BND1809IM54BMT54 Miyanoцанга ER325312553
40.5520WNKRTW10IKC55BMT55CWeldon Ø20———
40.5525BIG1809IKCIM#0155BMT55 Bigliaцанга ER255715157
40.5525BIG1809IM#0255BMT55 Bigliaцанга ER255715157
40.5525KRBIG1809IKCIM55BMT55 Bigliaцанга ER255715157
40.5525KRBIG1809IM55BMT55 Bigliaцанга ER255715157Текущая
40.5525TS4000V15IKDIM55BMT55F Takisawaцанга ER255614156
40.5525TW10IKCIM55BMT55Cцанга ER2545,5153,545,5
40.5525TW10IM55BMT55Cцанга ER2545,5153,545,5
40.5525VL2FIKCIM55BMT55цанга ER255714057
40.5525VL2FIM55BMT55цанга ER255714057

Совместимость

Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.5525KRBIG1809IM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
