EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.5525BIG1809IM#02

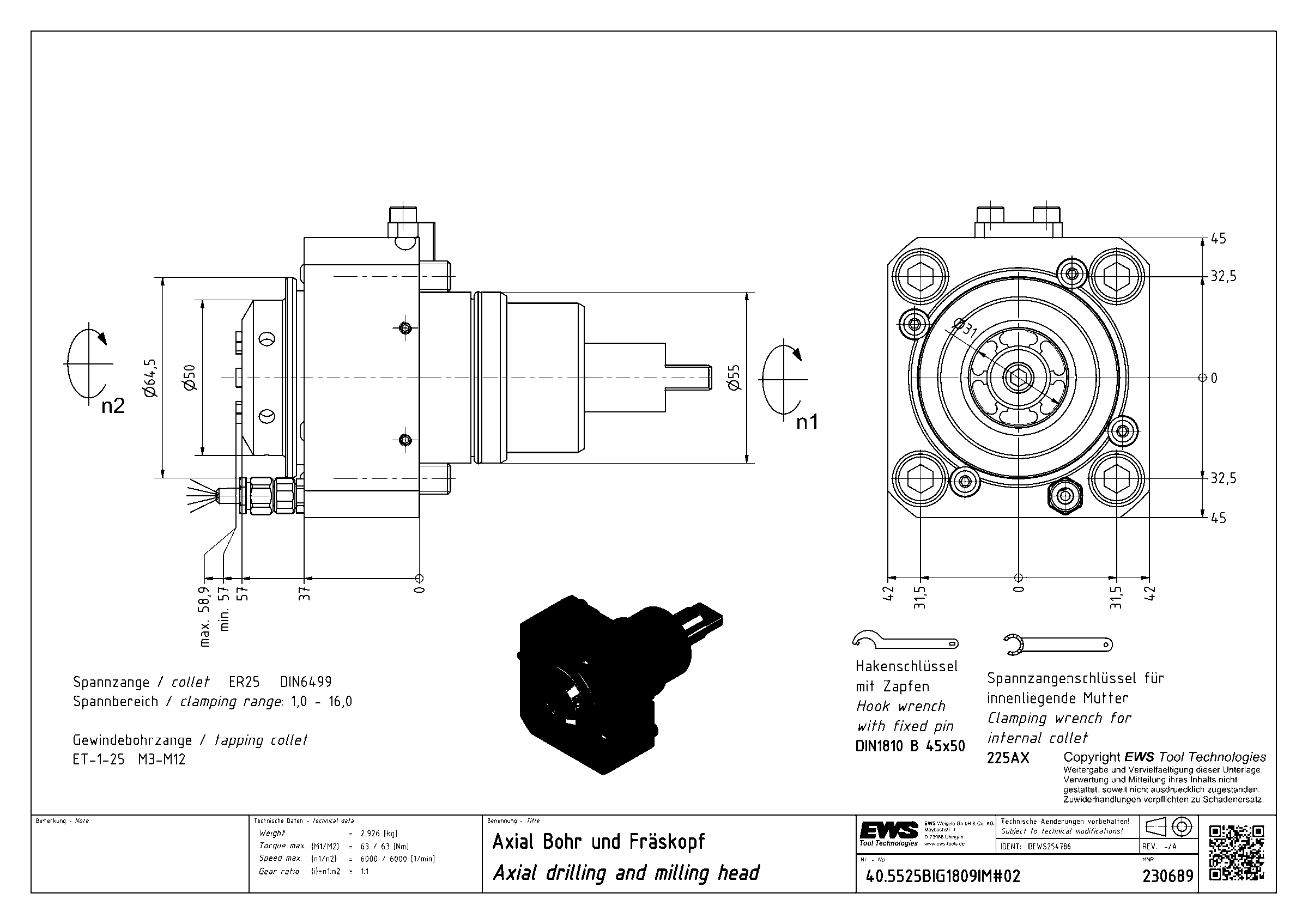

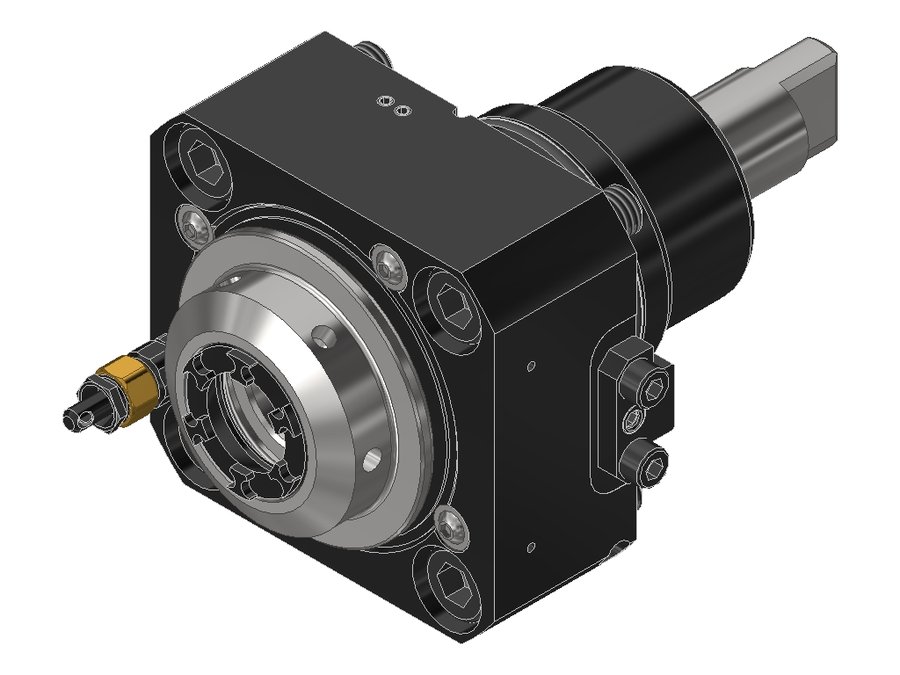

Головка приводная осевая сверлильно-фрезерная EWS 40.5525BIG1809IM#02, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнезде	шпоночный паз BMT (регулируемый)
Код интерфейса станка	FLB063A5515
Код интерфейса инструмента	SZD02500295
Размер цанги	ER25
Подвод СОЖ	наружный
Привод	торцевая муфта
Диаметр хвостовика	55 мм
Исполнение	нейтральное
Присоединение к станку	BMT55 Biglia
Присоединение инструмента	цанга ER25
Функциональная длина	57 мм
Вылет LPR	57 мм
Масса	2,926 кг
Высота	84 мм
Общая длина	151 мм
Заказной номер EWS	230689
Передаточное отношение	1:1
Макс. частота вращения	6000 об/мин
Макс. крутящий момент	63 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

Артикул	Диаметр хвостовика, мм	Присоединение к станку	Присоединение инструмента	Функциональная длина, мм	Общая длина, мм	Вылет LPR, мм	В список
40.4525TC600FIM	45	BMT45	цанга ER25	50	122	50
40.5025TCYIM	50	BMT50E Takisawa	цанга ER25	—	—	—
40.5432BND1809IKDIM	54	BMT54 Miyano	цанга ER32	60	132	60
40.5432BND1809IM	54	BMT54 Miyano	цанга ER32	53	125	53
40.5520WNKRTW10IKC	55	BMT55C	Weldon Ø 20.0	—	—	—
40.5525BIG1809IKCIM#01	55	BMT55 Biglia	цанга ER25	57	151	57
40.5525BIG1809IM#02	55	BMT55 Biglia	цанга ER25	57	151	57	Текущая
40.5525KRBIG1809IKCIM	55	BMT55 Biglia	цанга ER25	57	151	57
40.5525KRBIG1809IM	55	BMT55 Biglia	цанга ER25	57	151	57
40.5525TS4000V15IKDIM	55	BMT55F Takisawa	цанга ER25	56	141	56
40.5525TW10IKCIM	55	BMT55C	цанга ER25	45,5	153,5	45,5
40.5525TW10IM	55	BMT55C	цанга ER25	45,5	153,5	45,5

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Производитель перечисляет их как подходящие к 40.5525BIG1809IM#02.

Для этой позиции документы пока не привязаны.
