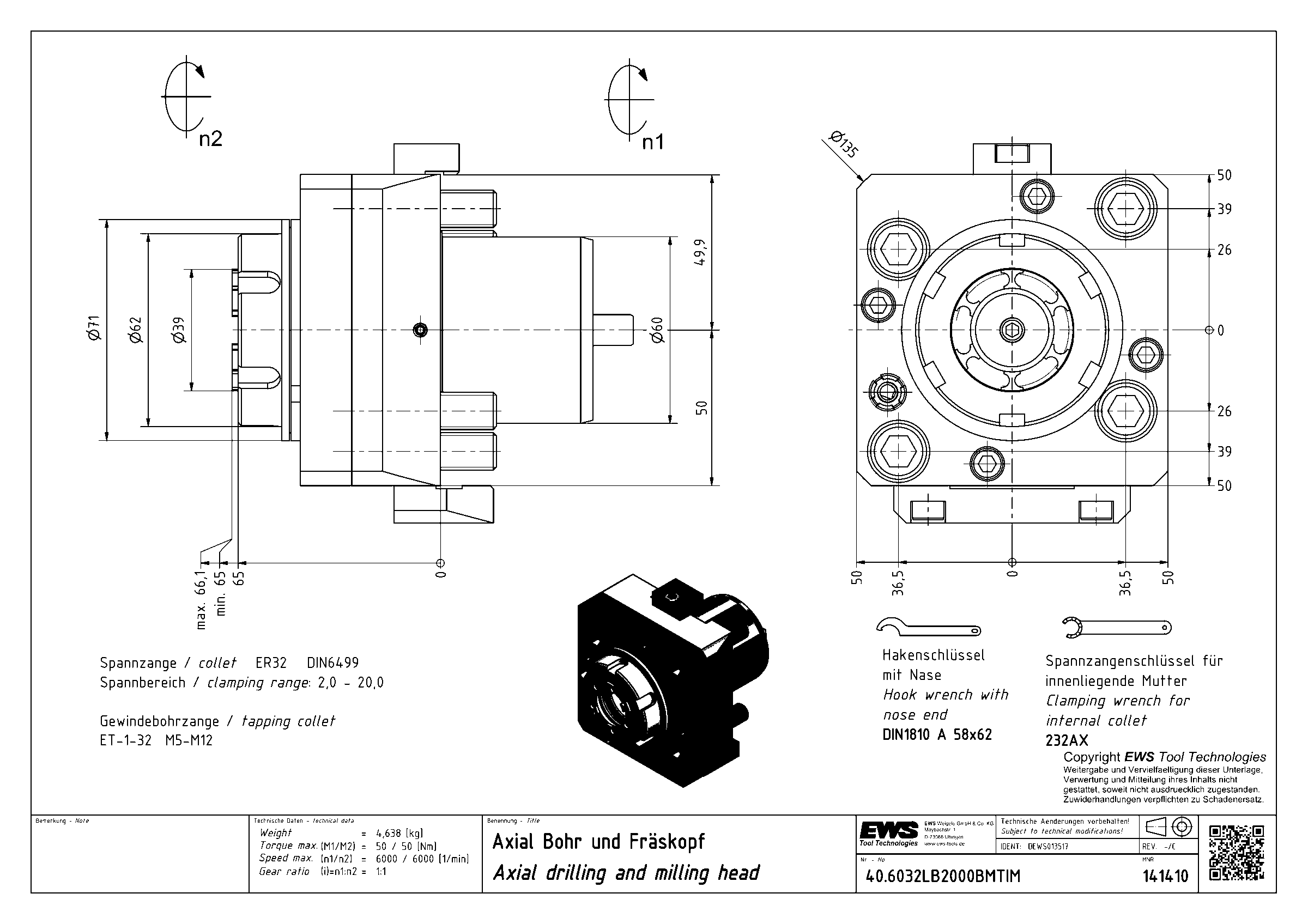

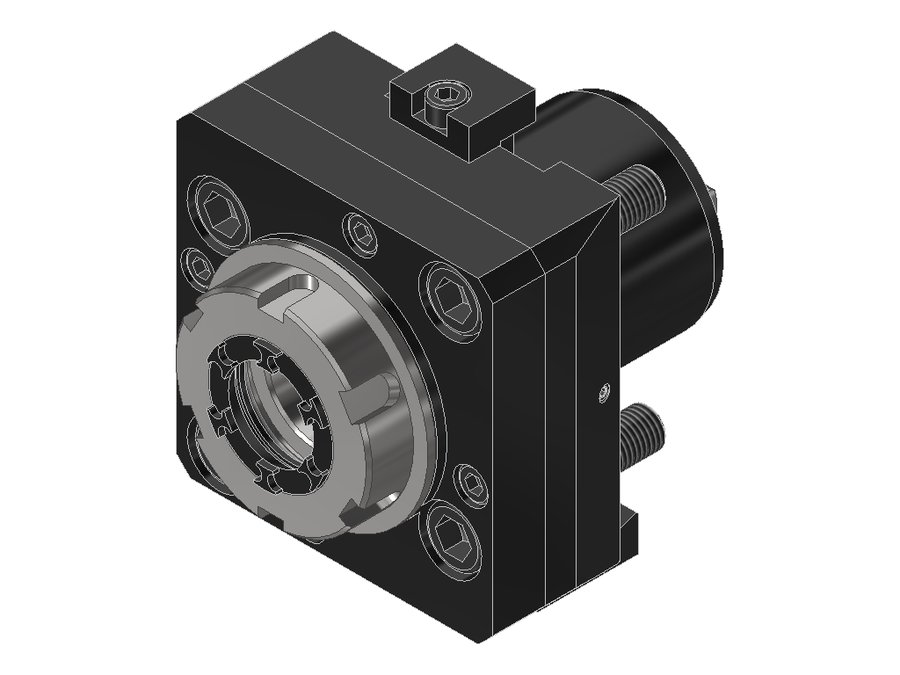

Головка приводная осевая сверлильно-фрезерная EWS 40.6032LB2000BMTIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6032LB2000BMTIM

Головка приводная осевая сверлильно-фрезерная EWS 40.6032LB2000BMTIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Код интерфейса станкаFLB073B6015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60B Okuma
Присоединение инструментацанга ER32
Функциональная длина65 мм
Вылет LPR65 мм
Масса4,638 кг
Высота100 мм
Общая длина127 мм
Заказной номер EWS141410
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6032LB2000BMTIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6025WNLB2000BMT60BMT60B OkumaWeldon Ø257814078
40.6032EX508BMT60BMT60A Takisawa-Taiwanцанга ER3279,5154,579,5
40.6032EX508BMTIK60BMT60A Takisawa-Taiwanцанга ER3279,5154,579,5
40.6032KRNLIKDIM60BMT60 DMG Moriцанга ER326715867
40.6032KRNLIM60BMT60 DMG Moriцанга ER326715867
40.6032LB2000BMTIKDIM60BMT60B Okumaцанга ER326512765
40.6032LB2000BMTIM60BMT60B Okumaцанга ER326512765Текущая
40.6032LT3000V16IKDIM60BMT60B Okumaцанга ER326517565
40.6032LT3000V16IM60BMT60B Okumaцанга ER326517565
40.6032NLIKDIMHSD1260BMT60 DMG Moriцанга ER326715867
40.6032NLIMHSD1260BMT60 DMG Moriцанга ER326715867
40.6040KRNL#0160BMT60 DMG Moriцанга ER409818998

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6032LB2000BMTIM.

Цанги18

Ключи и отвёртки3

  • 232AXКлюч для зажимной гайки EWS 232AX
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
