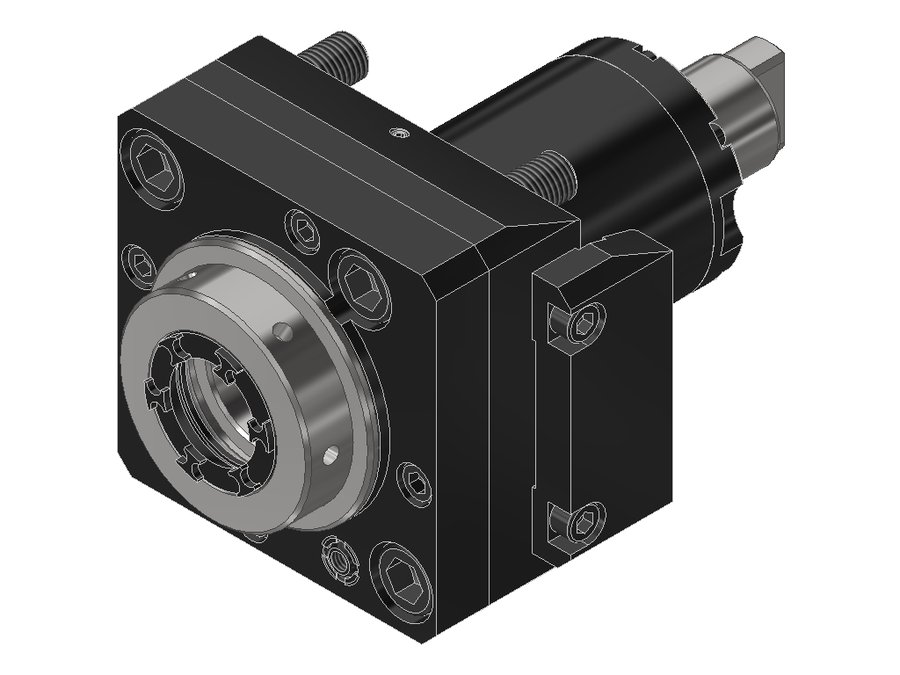

Головка приводная осевая сверлильно-фрезерная EWS 40.6032LT3000V16IM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
| Код интерфейса станка | FLB073B6015 |
|---|---|
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 65 мм |
| Вылет LPR | 65 мм |
| Масса | 5,126 кг |
| Высота | 100 мм |
| Общая длина | 175 мм |
| Заказной номер EWS | 173396 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.6032LT3000V16IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.6032EX508BMTIK | 60 | BMT60A Takisawa-Taiwan | цанга ER32 | 79,5 | 154,5 | 79,5 | |
| 40.6032KRNLIKDIM | 60 | BMT60 DMG Mori | цанга ER32 | 67 | 158 | 67 | |
| 40.6032KRNLIM | 60 | BMT60 DMG Mori | цанга ER32 | 67 | 158 | 67 | |
| 40.6032LB2000BMTIKDIM | 60 | BMT60B Okuma | цанга ER32 | 65 | 127 | 65 | |
| 40.6032LB2000BMTIM | 60 | BMT60B Okuma | цанга ER32 | 65 | 127 | 65 | |
| 40.6032LT3000V16IKDIM | 60 | BMT60B Okuma | цанга ER32 | 65 | 175 | 65 | |
| 40.6032LT3000V16IM | 60 | BMT60B Okuma | цанга ER32 | 65 | 175 | 65 | Текущая |
| 40.6032NLIKDIMHSD12 | 60 | BMT60 DMG Mori | цанга ER32 | 67 | 158 | 67 | |
| 40.6032NLIMHSD12 | 60 | BMT60 DMG Mori | цанга ER32 | 67 | 158 | 67 | |
| 40.6040KRNL#01 | 60 | BMT60 DMG Mori | цанга ER40 | 98 | 189 | 98 | |
| 40.6040KRNLIKD#01 | 60 | BMT60 DMG Mori | цанга ER40 | 98 | 189 | 98 | |
| 40.6040KRNLP | 60 | BMT60D DMG Mori | цанга ER40 | 94,5 | 185,5 | 94,5 |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.6032LT3000V16IM.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки3
- 232AXКлюч для зажимной гайки EWS 232AX
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Документы по позиции
Для этой позиции документы пока не привязаны.
