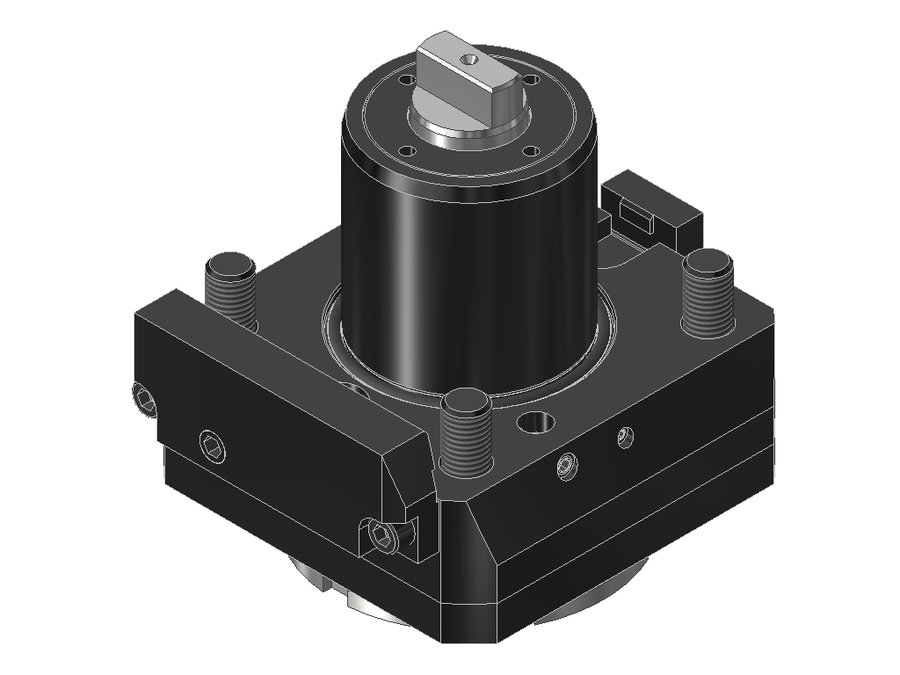

Головка приводная осевая сверлильно-фрезерная EWS 40.6040LB4000BMTIM, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6040LB4000BMTIM

Головка приводная осевая сверлильно-фрезерная EWS 40.6040LB4000BMTIM, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E

Код интерфейса станкаFLB078A6015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60A Okuma
Присоединение инструментацанга ER40
Функциональная длина64 мм
Вылет LPR64 мм
Масса5,499 кг
Высота110 мм
Общая длина140 мм
Заказной номер EWS141412
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6040LB4000BMTIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.6032NLIMHSD1260BMT60 DMG Moriцанга ER326715867
40.6040KRNL#0160BMT60 DMG Moriцанга ER409818998
40.6040KRNLIKD#0160BMT60 DMG Moriцанга ER409818998
40.6040KRNLP60BMT60D DMG Moriцанга ER4094,5185,594,5
40.6040KRNLPIKD60BMT60D DMG Moriцанга ER409818998
40.6040LB4000BMTIKDIM60BMT60A Okumaцанга ER406414064
40.6040LB4000BMTIM60BMT60A Okumaцанга ER406414064Текущая
40.6040NLHSD10#0160BMT60 DMG Moriцанга ER408317483
40.6040NLIKDHSD10#0160BMT60 DMG Moriцанга ER408317483
40.6040NLP60BMT60D DMG Moriцанга ER408317483
40.6040NLPIKD60BMT60D DMG Moriцанга ER408317483
40.6532KR1809MT110FIKDIM65BMT65цанга ER326015160

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6040LB4000BMTIM.

Ключи и отвёртки3

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX
